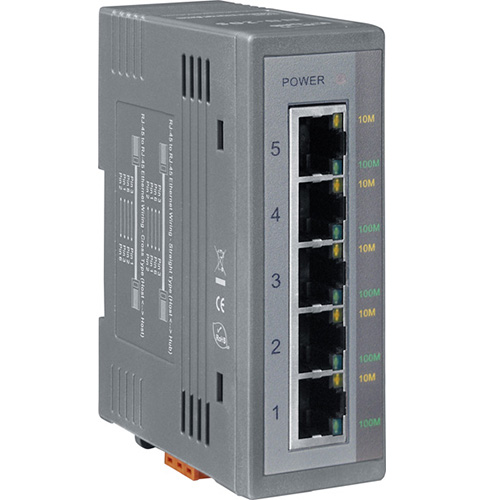

NS-205
El NS-205 tiene 5 puertos de Ethernet que soportan 10/100Base-T, con la
característica de auto-negociación de 10/100M y la función automática de MDI/MDIX. Puede conectar 5
estaciones de trabajo y cambiar automáticamente la velocidad de transmisión a 10Mbps o 100Mbps para
las conexiones correspondientes.
El mecanismo de control de flujo también es negociado. Tiene LEDs de actividad/link/tasa de datos para
cada puerto. Los conectores de los puertos son RJ-45. Todos tienen la función de "inicio suave" con
protección de sobrecarga, protección de alto-bajo voltaje.
La anchura del NS-205 es de apenas 32.30mm, así que puede ser utilizado donde el espacio es
importante.
Características:
- Cada puerto soporta ambas velocidades 10/100Mbps auto-negociación y auto-detección
- Arquitectura almacena-y-reenvía
- Compatible con: IEEE 802.3, IEEE802.3u, IEEE802.3x
- Soporta control de flujo Half-Duplex y Full Duplex (IEEE 802.3x)
- Proporciona LEDs para monitoreo de red y energía
- Motor integrado con 1K direcciones MAC de unicast dedicadas
- Soporta voltaje de +10 ~ +30Vdc con protección de polaridad inversa
- Riel de montaje DIN para uso industrial
- Cruce automático MDI / MDI-X para plug-and-play
| Especificaciones | |||
| Datos Generales | |||
| Estándares | IEEE 802.3, 802.3u, 802.3x | ||
| Ancho de banda | 1.4 Gbps | ||
| Búfer de memoria | 256 Kbits | ||
| Transmisión de datos | IEEE802.3x | ||
| Puerto RJ45 5 puertos | 10/100 BaseTX, Full/Half duplex y conexión automática MDI/MDI-X | ||
| Aislamiento Ethernet | 1500 Vrms máx. 1 minuto | ||
| Tipo de puertos | Ethernet: 2
puertos UTP/STP Cat. 3, 4, 5, EIA/TIA-568 100 Ω Fast Ethernet: 2 puertos UTP/STP Cat. 5 EIA/TIA-568 100 Ω |
||
| Especificaciones eléctricas | |||
| Voltaje de alimentación | 10 ~ 30 Vdc | ||
| Consumo de energía | 0.1A@24VDC,
+/-5% 10 M Full duplex 0.09A@24VDC, +/-5% 100 M Full duplex |
||
| Protección | Protección contra polarización de alimentación inversa | ||
| Tipo de conexión | Bloque de terminales extraible de 3 pines | ||
| Especificaciones mecánicas | |||
| Tipo de carcasa | Plástico | ||
| Dimensiones | 33 mm x 78 mm x 107 mm (Ancho x Largo x Alto) | ||
| Tipo de montaje | Montaje en riel DIN | ||
| Temperatura de funcionamiento | -40 ~ +75 °C | ||
| Temperatura de almacenamiento | -40 ~ +85 °C | ||
| Humedad relativa | 10 ~ 90% HR | ||
