Z-LINK1-LO
Z-LINK1-LO es un dispositivo de radio de 869 MHz diseñado para la comunicación remota que funciona de manera transparente con el protocolo ModBUS RTU y que explota la capa física de la tecnología de transmisión LoRa (largo alcance). Basado en un radio módem UHF, Z-LINK1-LO permite la comunicación entre los módulos de E / S de línea SENECA Z-PC y los dispositivos ModBUS genéricos. Z-LINK1-LO significa facilitar el cableado de alimentación y la comunicación del bus serie montado en el riel DIN IEC 60715. El módulo se configura fácilmente a través de interruptores DIP o software de PC EASY SETUP. También incluye 2 puertos seriales (1 RS232, 1 RS485) y una etapa de aislamiento entre la comunicación y la alimentación de hasta 1.500 V. De acuerdo con los estándares ETSI y el cifrado de datos AES128, Z-LINK1-LO puede operar en E / S remotas o en puente. Modos con modo de comunicación punto a punto y punto a multipunto. La tecnología LoRa permite que el radio módem alcance una alta cobertura (hasta 1 km con una antena externa), una potencia de transmisión de 40 mW, la mayor inmunidad al ruido y la sensibilidad.
Características:- Z-LINK1-LO es un dispositivo de radio de 869 MHz diseñado para operar en comunicación remota en una manera transparente con protocolo ModBUS RTU y explotando la capa física en tecnología de transmisión en LoRa (Largo Alcance). Basada sobre un radio módem UHF, Z-LINK1-LO habilita la comunicación entre los modulos SENECA Z-PC Line I/O y dispositivos genéricos ModBUS. El dispositivo Z-LINK1-LO fue pensado para facilitar el cableado de alimentación y de comunicación en bus al montarse en riel DIN IEC 60715.
- El módulo es fácilmente configurado bajo DIP-switches o software para PC de fácil instalación.
- También incluye 2 puertos seriales (1 RS232, 1 RS485) y una etapa de aislamiento entre el puerto de comunicación y la fuente de poder a 1.500 V.
- Cumple con las normas ETSI y el cifrado de datos AES128

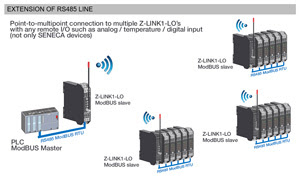

- Z-LINK1-LO puede operar en base a entradas-salidas remotas o en modo puente con comunicación en modo punto a punto o punto a multi-punto
- La tecnología LoRa permite al radio del módem lograr una gran cobertura (aumenta 1 km con antena externa), con un poder de 40mW en transmisión con máxima inmunidad al ruido y sensibilidad.
| TECHNICAL DATA | |
| GENERAL DATA | |
| Power Supply | 10..40 Vdc; 19..28 Vac |
| Consumption | 1W @ 12 Vdc |
| Isolation | 1.500 Vac |
| LED status indicators | Power Supply / Error / Rx/Tx Data |
| Operating Bandwdth | g3, annexed 1 ERC 70-03 (869.4 MHz – 869.650 MHz) |
| Modulation | DSSS |
| Coverage distance | 1.000 m free field with BER < 10-3 @ 9.6 kbaud (antenna in free space, 2 m height from the grountd) |
| Crypting | AES 128 bit |
| Antenna | ANT Mag (standard) SMA male , ANT-LINK1-MG (option) |
| Connectors | ANT Mag (standard) SMA male , ANT-LINK1-MG (option) RJ10 connector for RS232 serial port Jack stereo connector for programming Antenna connector Rear IDC10 connector for SENECA bus Removable 3-way screw terminals |
| Dimension | 17,5 x 100 x 112 mm |
| Operating Tempeature | 0..55°C |
| Weight | 200 g |
| Case | PA6, black color |
| Protection Degree | IP20 |
| Mounting | 5 mm DIN rail (CEI IEN 60715) |
| Operating Mode | Point-to-point, Point-to-multipoint, I/O repeater, Bridge, Remote I/O |
| Programming | EASY SETUP, DIP-switch |
| COMMUNICATION | |
| Interface | N°1 RS232, N° 1 RS485 |
| Protocol | ModBUS RTU |
| Physical Layer | LoRA |
| Data Rate | 1.200…115.200 bps |
| Delay time | >250 ms |
| Timeout | Max value among configured timeout values |
| Nodes | 32 |
| Communication Mode | Half Duplex |
| Power Transmission | 40 mW |
| STANDARD | |
| Approvals | CE, ETSI |
| Norms | ETSI EN 300 220-2 V2.1.2 (2007-06) ETSI EN 301 489-3 V1.4.1 (2002-08) CEI EN 61010 Radio and telecommunications terminal equipment directive 99/5/EC Electromagnetic compatibility directive 2004/108/EC Low Voltage equipment directive 2006/95/EC ERC REC 70-03 |
