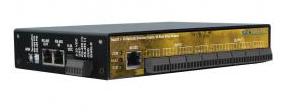

470S
Diseñado con el chip A/D de aproximación sucesiva Maxim MAX197, el SeaI/O-470S-OEM es una interfaz RS-232 Modbus RTU que proporciona ocho entradas diferenciales o 16 entradas de 12 bits de un solo extremo y dos entradas D/A de 12 bits. canales de salida Las entradas A/D son seleccionables por software para rangos de 0-5V, 0-10V, +/-5V y +/-10V y cada canal se puede configurar mediante hardware para medir un bucle de corriente de 4-20 mA. Los dos canales D/A de 12 bits se pueden seleccionar mediante puentes para rangos de salida de 0-5V y 0-10V.
Además, el módulo SeaI/O-470S-OEM proporciona ocho entradas ópticamente aisladas clasificadas para 5-30V DC y cuentan con aislamiento externo de 300 V, mientras que ocho salidas de colector abierto pueden absorber hasta 580 mA, lo que es ideal para conmutar dispositivos de 24V que se encuentran comúnmente en entornos industriales. Perfecto para una variedad de aplicaciones de adquisición/control de datos y de prueba y medición, el SeaI/O-470S-OEM incluye terminales de tornillo extraíbles, que simplifican las conexiones de cableado de campo. El SeaI/O-470S-OEM recibe alimentación de su fuente de 9-30V DC, o seleccione entre una variedad de opciones de fuente de alimentación Sealevel.
Comuníquese con el SeaI/O-470S-OEM usando el protocolo Modbus RTU estándar de la industria o use las bibliotecas de software Sealevel SeaMAX API de su programa de aplicación. Los controladores y las utilidades del software SeaMAX de Sealevel facilitan la instalación y el funcionamiento con los sistemas operativos Microsoft Windows 10 y 8.
Amplíe su red de E/S con los productos de la serie SeaI/O N. Las placas OEM SeaI/O están disponibles con relés Reed y Forma C, entradas ópticamente aisladas, interfaces TTL, funcionalidad A/D y D/A. Se pueden agregar hasta 246 módulos de expansión adicionales utilizando conectores de paso convenientes.
Características:
-
Interfaz RS-232 Modbus RTU
-
8 entradas diferenciales o 16 de un solo extremo de 12 bits
-
Dos canales de salida D/A de 12 bits
-
8 entradas ópticamente aisladas
-
8 salidas de colector abierto
-
Los terminales de tornillo extraíbles simplifican el cableado de campo
-
Alimentación de entrada a través de bloque de terminales o conector modular.
-
Incluye cuatro separadores de metal de 3/4 con tuercas
| Especificaciones del Sistema | |
|---|---|
| Peso | 2.3000 libras |
| Dimensiones | 7.5 x 5.1 x 1.3 pulgadas |
| Familia | Sea I/O |
| Chip A/D | Maxim MAX197 |
| Entradas A/D | 8 diferenciales o 16 de un solo extremo |
| Rango A/D | 0-5V, 0-10V, +/-5V, +/-10V |
| Resolución A/D | 12 bits |
| E/S analógica | Entradas A/D, Salidas D/A |
| Rango D/A | 0-5V, 0-10V |
| Resolución D/A | 12 bits |
| E/S digitales | Entradas aisladas, salidas de colector abierto |
| Temperatura Extendida | Llamar para pedir opciones |
| Rango de humedad | 10 – 90% Humedad relativa, no condensante |
| Aislamiento de entrada | 300V |
| Rango de entrada | 5-30V DC |
| Interfaz de host | RS-232 |
| Numero de entradas/salidas | 8 Entradas 8 Salidas |
| OEM | Sí |
| Temperatura de operación | 0 - +70°C |
| Disipación de salida | máx. 500mA (simple), Máx. 580mA (todos) |
| Tipo de salida | Colector abierto |
| Tensión de salida | máx. 30V |
| Número de puertos | 16/2/8/8 |
| Requisitos de energía | 9-30V DC a 1.7W |
| Cumple con la directiva RoHS | Sí |
| Temperatura de almacenamiento | -50 - +105°C |
