530S

Módulo RS-232 (Modbus RTU) con 16 entradas aisladas (5-30 Vdc) y 16 salidas de colector abierto (60 Vdc). Alimentación 9~30Vdc, montaje en riel DIN o tablero, Compatible con Windows 10 y 8. Entradas y salidas expandibles hasta 246

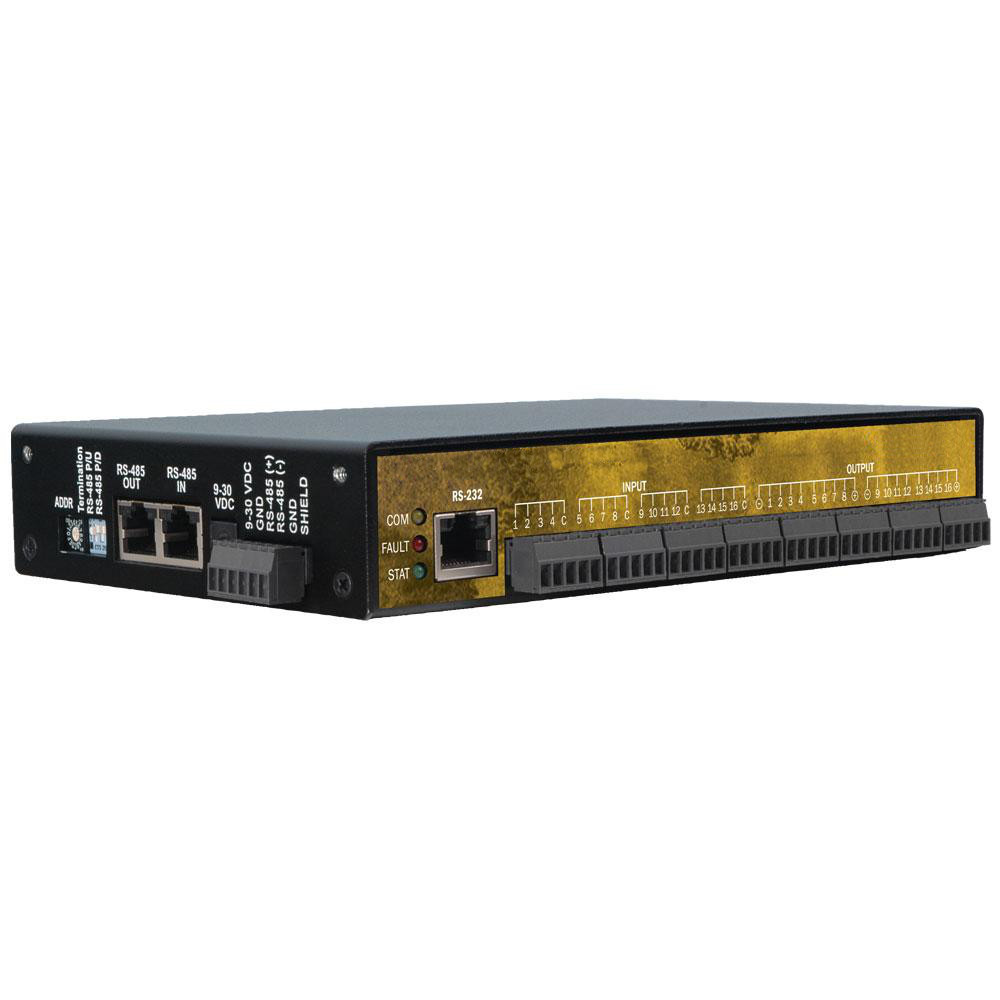

El SeaI/O-530S es una interfaz RS-232 Modbus RTU para 16 entradas aisladas ópticamente y 16 salidas de colector abierto. Las entradas pueden variar de 5 a 30V DC, mientras que las salidas de colector abierto proporcionan un alto hundimiento de la corriente a través de una gran tensión de operación. Cada circuito de salida de colector abierto incluye un diodo flyback para protección cuando se interconectan cargas altamente inductivas, como los motores DC. Las entradas se agrupan en segmentos de cuatro bits. Cada grupo comparte un común para facilitar el cableado a través de bloques de terminales de 3.5 mm extraíbles. Las salidas se agrupan en puertos de ocho bits que comparten entradas de alto y bajo voltaje.

El SeaI/O-530S se alimenta desde su fuente de 9-30 V DC, o se selecciona de una variedad de opciones de fuente de alimentación de Sealevel.

Comuníquese con el SeaI/O-530S utilizando las bibliotecas de software SeaMAvel API de SeaMAvel o use cualquier dispositivo compatible con Modbus RTU. Los controladores y las utilidades del software SeaMAX de Sealevel facilitan la instalación y el funcionamiento con los sistemas operativos Microsoft Windows 10 y 8.

Amplíe su red de E/S con los productos de la serie N de SeaI/O. Los módulos SeaI/O están disponibles con relés Reed y Form C, entradas aisladas ópticamente, interfaces TTL, funcionalidad A/D y D/A. Se pueden agregar hasta 246 módulos de expansión adicionales usando los conectores de paso convenientes.

Comuníquese con los módulos de E/S digitales Ethernet eI / O utilizando el protocolo Modbus TCP estándar de la industria o use las bibliotecas de software SeaMAX API de su programa de aplicación. Los controladores y las utilidades del software SeaMAX facilitan la instalación y operación usando los sistemas operativos Windows 10 y 8.

Características:

Interfaz RS-232 Modbus RTU
16 entradas ópticamente aisladas
16 salidas de colector abierto
Los terminales de tornillo extraíbles simplifican el cableado de campo
Alimentación de entrada a través de bloque de terminales o conector modular.
Incluye cuatro separadores metálicos de 3/4 de pulgada con tuercas
Montaje en riel DIN o mesa opcional
El software Sealevel SeaMAX es compatible con los sistemas operativos Microsoft Windows 10 y 8

Especificaciones del Sistema
Peso	2.3000 libras
Dimensiones	7.5 x 5.1 x 1.3 pulgadas
Familia	Sea I/O
E/S digital	Entradas aisladas, salidas de colector abierto
Temperatura Extendida	Llamar para pedir opciones
Rango de humedad	10 – 90% Humedad relativa, no condensante
Aislamiento de entrada	2500V AC RMS, 3500V DC
Rango de entrada	5-30V DC
Impedancia de entrada	6.2K ohms (en serie)
Interfaz de host	RS-232
Número de entradas/salidas	16 entradas, 16 salidas
Temperatura de operación	-25 - +85°C
Disipación de salida	1000mA máx. (individual), 2000mA máx. (puerto)
Aislamiento de salida	2500V AC RMS, 3500V DC
Energía de salida	DC 60W máx.
Tipo de salida	Colector abierto
Tensión de salida	60V DC máx.
Número de puertos	16/16
Requisitos de energía	9-30V DC a 1.6W
Cumple con la directiva RoHS	Sí
Temperatura de almacenamiento	-50 - +105°C
