530E
530E
Módulo RS-485 (Modbus RTU) con 16 entradas aisladas (5-30 Vdc) y 16 salidas de colector abierto (60Vdc). Alimentacion 9~30Vdc, montaje en riel DIN o tablero, Compatible con Windows 10 y 8. Entradas y salidas expandibles hasta 246

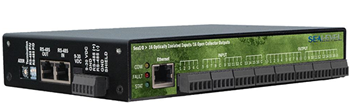

Supervise y controle 16 entradas ópticamente aisladas y 16 salidas de colector abierto a través de cualquier conexión Ethernet con el SeaI/O-530E. Las entradas pueden oscilar entre 5 y 30V DC, mientras que las salidas de colector abierto proporcionan un hundimiento de alta corriente sobre un gran voltaje operativo. Cada circuito de salida de colector abierto incluye un diodo de flyback para protección cuando se conectan cargas altamente inductivas, como motores de DC. Las entradas se agrupan en segmentos de cuatro bits. Cada grupo comparte un común para facilitar el cableado a través de bloques de terminales extraíbles de 3.5mm. Las salidas se agrupan en puertos de ocho bits que comparten entradas de alto y bajo voltaje.
El SeaI/O-530E se alimenta de su fuente de 9-30V DC, o seleccione entre una variedad de opciones de fuente de alimentación Sealevel.
Comuníquese con el SeaI/O-530E usando el protocolo Modbus TCP estándar de la industria o use las bibliotecas de software Sealevel SeaMAX API de su programa de aplicación. Los controladores y las utilidades del software SeaMAX de Sealevel facilitan la instalación y el funcionamiento con los sistemas operativos Microsoft Windows 10 y 8.
La aplicación Sealevel Modbus Connect para iOS le permite acceder a los registros, bobinas y E/S discretas de sus dispositivos Sealevel Modbus y está disponible en la App Store. Utilice la aplicación para acceder de forma remota a E/S en el campo o para realizar pruebas y solucionar problemas durante el desarrollo de la aplicación.
Amplíe su red de E/S con los productos de la serie SeaI/O N. Los módulos SeaI/O están disponibles con relés Reed y Forma C, entradas ópticamente aisladas, interfaces TTL, funcionalidad A/D y D/A. Se pueden agregar hasta 246 módulos de expansión adicionales utilizando conectores de paso convenientes.
Comuníquese con los módulos de E/S digitales Ethernet eI / O utilizando el protocolo Modbus TCP estándar de la industria o use las bibliotecas de software SeaMAX API de su programa de aplicación. Los controladores y las utilidades del software SeaMAX facilitan la instalación y operación usando los sistemas operativos Windows 10 y 8.
Características:
- Interfaz 10/100BaseT Ethernet Modbus TCP
- 16 entradas ópticamente aisladas
- 16 salidas digitales a colector abierto
- Fácil conexión mediante terminales a tornillo
- LEDs indicadores de estatus para comunicación, fallo y alimentación
- Alimentación de 9-30 Vdc vía terminales a tornillo o conector modular
- Software soportado por Sistema Operativo Windows 10 y 8
| Especificaciones del Sistema | |
|---|---|
| Peso | 2.3000 libras |
| Dimensiones | 7.5 x 5.1 x 1.3 pulgadas |
| Familia | Seal I/O |
| E/S digitales | Entradas aisladas, salidas de colector abierto |
| Número de Entradas/Salidas | 16 entradas, 16 salidas |
| Temperatura Extendida | Llamar para pedir opciones |
| Rango de humedad | 10 – 90% Humedad relativa, no condensante |
| Aislamiento de entrada | 2500V AC RMS, 3500V DC |
| Rango de entrada | 5-30V DC |
| Impedancia de entrada | 6.2K Ohms (en serie) |
| Interfaz de anfitrión | Ethernet |
| Número de entradas/Salidas | 16 entradas / 16 salidas |
| Disipación de salida | 1000mA máx. (sencillo, 2000mA máx. (puerto) |
| Temperatura de operación | -25 - +85°C |
| Aislamiento de salida | 2500V AC RMS, 3500V DC |
| Poder de salida | 60W DC máx. |
| Tipo de salida | Colector abierto |
| Voltaje de salida | 60V DC máx. |
| Número de puertos | 16/16 |
| Requerimientos de energia | 9-30V DC a 2.9W |
| Cumple con la directiva RoHS | Sí |
| Temperatura de almacenamiento | -50 - +105°C |
