570M

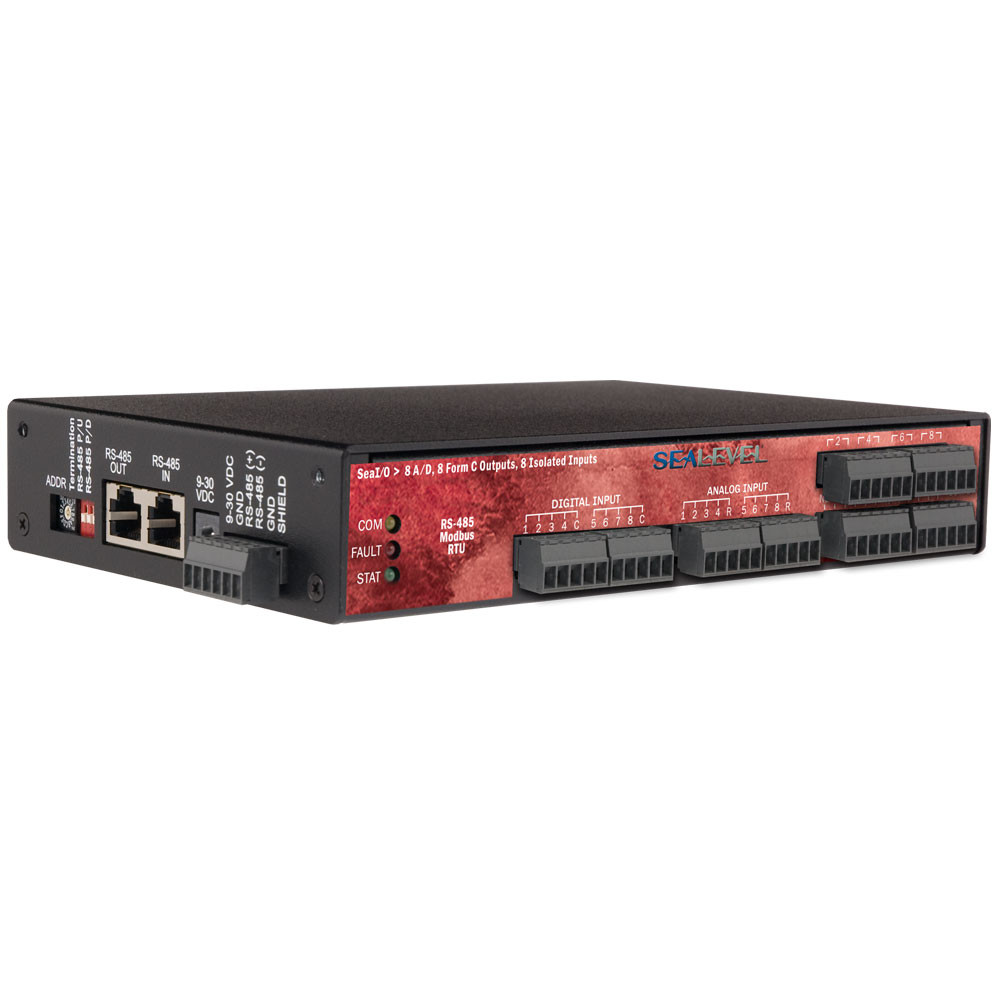

Módulo RS-485 570M

570M

Módulo RS-485 (Modbus RTU) con 8 entradas analógicas de 16-bit, 8 entradas aisladas y 8 salidas a relevador tipo C. Alimentación, montaje en riel DIN o tablero, Compatible con Windows 10 y 8. E/S expandibles hasta 246

Ir a tienda Logicbus



El SeaI / O-570M, diseñado con el chip A / D de Linear Technology LTC1867, proporciona ocho entradas analógicas de 16 bits de extremo único , ocho entradas aisladas ópticamente y ocho salidas de relé en Form C.

Las entradas A / D son seleccionables independientemente por software para rangos de +/- 5V o +/- 15V y cuentan con una alta impedancia de entrada, lo que permite una fácil conexión a una variedad de sensores. Las entradas A / D admiten selecciones flotantes / no referenciadas o referenciadas en tierra. Esto hace que las entradas A / D sean ideales para medir fuentes de señales flotantes , como salidas de transformadores, termistores y dispositivos alimentados por batería. Además, las entradas A / D pueden operar en modo bipolar o unipolar, y un interruptor DIP permite una tensión de polarización de +5 a través de una resistencia de 10K para el modo de entrada de termistor.

El módulo SeaI / O-570M cuenta con ocho entradas aisladas ópticamente para 5-30V DC y proporciona un aislamiento externo de 3500V DC, mientras que los relés de Form C se pueden configurar como normalmente abiertos o normalmente cerrados y pueden conmutar cargas de CC de hasta 24 W. Perfecto para una variedad de aplicaciones de adquisición / control de datos y de prueba y medición, el SeaI / O-570M incluye bloques de terminales extraíbles, que simplifican las conexiones de cableado de campo.

El SeaI / O-570M se alimenta desde su fuente de 9-30V DC, o se selecciona de una variedad de opciones de fuente de alimentación de Sealevel. Los módulos funcionan en un amplio rango de temperatura de operación de -20C a + 70C y el rango de temperatura extendido es opcional. Comuníquese con el SeaI / O-570M utilizando las librerias de software Seamavel API de SeaMAX o use cualquier dispositivo compatible con Modbus RTU. Los controladores y las utilidades del software SeaMAX de Sealevel facilitan la instalación y el funcionamiento con los sistemas operativos Microsoft Windows 10 y 8. Amplíe su red de E/S con los productos de la serie N de SeaI / O. Los módulos SeaI / O están disponibles con relés Reed y Form C , entradas aisladas ópticamente, interfaces TTL , funcionalidad A / D y D / A. Se pueden agregar hasta 246 módulos de expansión adicionales usando los conectores de paso convenientes.

Comuníquese con los módulos de E/S digitales Ethernet eI / O utilizando el protocolo Modbus TCP estándar de la industria o use las bibliotecas de software SeaMAX API de su programa de aplicación. Los controladores y las utilidades del software SeaMAX facilitan la instalación y operación usando los sistemas operativos Windows 10 y 8.


Características:

  • Interfaz RS-485 Modbus RTU
  • 8 entradas analógicas de 16 bits de extremo único
  • 8 entradas ópticamente aisladas
  • 8 salidas de relé en Form C
  • Los terminales de tornillo extraíbles simplifican el cableado de campo
  • Alimentación de entrada a través de bloque de terminales o conector modular.
  • Montaje en riel DIN o mesa opcional
  • El software Sealevel SeaMAX es compatible con los sistemas operativos Microsoft Windows 10 y 8
Especificaciones del Sistema
Peso 2.3000 libras
Dimensiones 7.5 x 5.1 x 1.3 pulgadas
Chip A/D Tecnología linear LTC1867
Cableado de campo 16-30 AWG
Rango A/D +/-5V, +/-15V
Resolución A/D 16 bits
E/S analógica Entradas digitales
Familia Sea I/O
Tiempo de rebote de contacto 7ms máx.
Corriente de contacto 2A máx.
Tiempo de operación de contacto 5ms máx.
Tiempo de liberación de contacto 5ms máx.
Voltaje de contacto 30V DC máx.
E/S digital Salida de relé de Form C, entradas aisladas.
Temperatura Extendida Llamar para pedir opciones
Entradas A/D 8 de un solo extremo
Aislamiento de entrada 2500V AC RMS, 3500V DC
Rango de humedad 10 – 90% Humedad relativa, no condensante
Rango de entrada 5-30V DC
Impedancia de entrada 6.2K ohms (en serie)
Interfaz de host RS-485
Número de entradas y salidas 16 entradas / 8 salidas
Temperatura de operación -20 - +70°C
Especificación de salida 24V DC a 1A
Tipo de salida Relé Form C
Número de puertos 8/8/8
Conector de energía barrel de 1.3mm, bloque de terminal, RJ45 pass-through
Requerimientos de energía 9-30V DC a 2.3 W
Cumple con la directiva RoHS
Temperatura de almacenamiento -50 - +105°C
Capacidad de cambio 24 W
