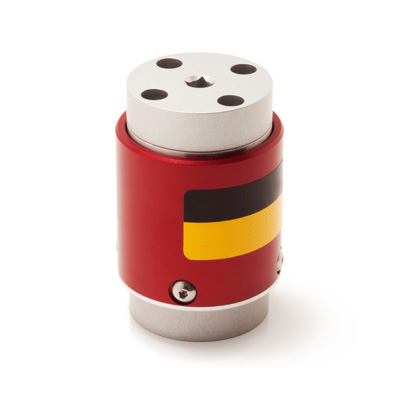

Sensor de torque de reacción modelo TDD400 con capacidad para 10 in-oz/ conector Square Drive de 1/4/ construido en aluminio y conector Lemo de 4 pines EGG.0B.304.CLL
FSH02780
Descontinuado
Volver a la familia TDD400
La impulsión cuadrada del TDD400 al sensor del esfuerzo de torsión de la reacción de la impulsión cuadrada ofrece una solución única para el esfuerzo de torsión que audita usos. El TDD400 está disponible en la construcción de aluminio con la protección contra sobrecarga incorporada hasta 150% del RO. La impulsión de cuadrado estándar TDD400 al sensor del esfuerzo de torsión de la reacción de la impulsión cuadrada se puede modificar o modificar para requisitos particulares para cumplir sus requisitos.
Características:- Tipo: estático
- Configuración: de eje cuadrado
- Par: Mín.: 0.03 Nm (0.02 ft.lb) Máx.: 56.49 Nm (41.66 ft.lb)
| DATOS GENERALES | |
| DATOS PERFORMANCE | |
| Nonlinearity | ±0.2% of RO |
| Hysteresis | ±0.2% of RO |
| Nonrepeatability | ±0.05% of RO |
| ELECTRICAL | |
| Rated Output (RO) | 1 mV/V nom (5 in-oz) 2 mV/V nom (10 in-oz to 500 in-lb) |
| Excitation (VDC or VAC) | 18 max |
| Bridge Resistance | 350 Ohm nom (5 to 1000 in-oz) 700 Ohm nom (100 to 500 in-lb) |
| Connection | 4 Pin LEMO® Receptacle (EGG.0B.304.CLL) |
| Wiring Code | CC4 |
| MECHANICAL | |
| Weight (approximate) | 14 oz [397 g] |
| Safe Overload | 150% of RO |
| Material | Aluminum |
| IP Rating | IP40 |
| TEMPERATURE | |
| Operating Temperature | –60 to 200°F (–50 to 93°C) |
| Compensated Temperature | 60 to 160°F (15 to 72°C) |
| Temperature Shift Zero | ±0.002% of RO/°F (0.0036% of RO/°C) |
| Temperature Shift Span | ±0.002% of Load/°F (0.0036% of Load/°C) |
| CALIBRATION | |
| Calibration Test Excitation | 10 VDC |
| Calibration (standard) | 5-pt C |
| Calibration (available) | 5-pt CW & CCW |
| Shunt Calibration Value | 60.4 kOhm (10 to 1000 in-oz) 100 kOhm (5 in-oz, 100 to 500 in-lb) |
