Aislador con doble salida de frecuencia
Características:

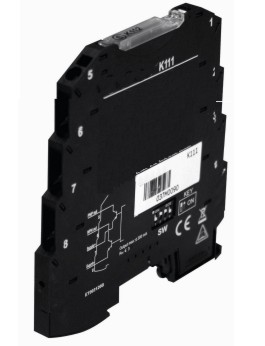

K111
Características:
- Alimentación de 19.2 a 30 Vdc
- Consumo de energía menor a 25 mA
- 1 Entrada IEC1131, Namur 2/3 hilos PNP/NPN, reed, photocell, frecuencia máxima 20 kHz
- 2 salidas configurables como alarmas o frecuencias
- Aislamiento Galvánico de 1.5 kVac
- Dimensiones: 6.2 x 93.1 x 102.5 mm
Especificaciones Técnicas |
|
| Alimentación | 19.2 a 30 Vdc |
| Canales | 1 entrada y 2 salidas |
| Rango de Medición | -150 a 650°C |
| Aislamiento | 1.5 kVac, 2 formas |
| Hot Swapping | Si |
| Consumo | <23 mA (sensor de 2 hilos) <40 mA (sensor de 3 hilos, alimentado de 20mA) |
| Programación | DIP switch |
| Dimensiones | 6.2 x 93.1 x 102.5 mm |
| Temperatura de operación | -10 a +65°C |
| Canales | 1 |
| Tipo | Contacto mecánico, IEC1131.2 tipo 1, NAMUR (DIN79234, EN60947-5-6), 2/3 cable NPN o PNP (12 o 22V) |
| Base de conmutación | 1.6 mA (Namur, PNP), 3 mA(NPN) |
| Histéresis | 0.2 mA |
| Frecuencia | DC, 1/36h a 20 kHz |
| Voltaje máximo | ± 28V |
| Canales | 2 |
| Tipo | PNP (entrada repetidor, límite, ventana, divisor, ajuste, invertido) |
| Corriente máxima | ± 200 mA (por salida) |
| Protección | Autorestauración de fusible |
| Voltaje máximo | ± 30V (continuo), ±50V (pico) |
