M-7019R

Modulo DAQ: M-7019R

Comprar

El módulo de adquisición de datos de entrada analógica universal de 8 canales admite entrada de corriente, entrada de tensión y entrada de termopar. Transmisible por protocolo Modbus RTU, RS-485 y DCON. Viene con el software gratuito EZ Data Logger para el registro de datos.



El I-7019R es un módulo de entrada analógica que incluye 8 canales diferenciales de entrada analógica. La entrada de tensión, corriente o termopar se puede seleccionar para todos los canales de entrada analógica a través de un puente y cada canal se puede configurar para un rango individual. El rango de entrada de tensión puede ser de ± 15 mV a 10 V, el rango de entrada actual puede ser +4 a +20 mA, 0 a +20 mA, o ± 20 mA, y tipos J, K, T, E, R , S, B, N, C, L, M, LDIN43710 se puede utilizar para la entrada del termopar. Se pueden conectar hasta 8 tipos diferentes de entradas analógicas a un solo módulo. Se proporciona protección contra sobretensiones de hasta 240 Vrms. El módulo también presenta detección de cable abierto por canal para el termopar y tipos de entrada de +4 a +20 mA, y proporciona protección ESD de 4 kV así como aislamiento intramódulo de 3000 VDC. El M-7019R admite los protocolos Modbus RTU y DCON, que se pueden configurar a través del software, y todas las especificaciones de hardware son las mismas que las de la I-7019R.


Características:
  • Entrada analógica universal de 8 canales
  • Protección de sobretensión 240 Vrms
  • Configuración individual del canal
  • Puente seleccionable de entrada de voltaje, corriente o termopar
  • Detección abierta de termopar
  • Protección contra ESD de 4 kV
  • Aislamiento intramódulo de 3000 VDC
  • Dual Watchdog
  • Amplio rango de temperatura de funcionamiento: -25 a + 75 ° C



System Specifications
Communication
Interface RS-485
Bias Resistor No (Usually supplied by the RS-485 Master. Alternatively, add a tM-SG4 or SG-785.)
Format (N, 8, 1) (N, 8, 2) (E, 8, 1) (O, 8, 1)
Baud Ratee 1200 to 115200 bps
Protocol Modbus RTU, DCON
Dual Watchdog Yes, Module (1.6 Seconds), Communication (Programmable)
LED Indicator/Display
System LED Indicator Yes, 1 as Power/Communication Indicator
Isolation
Intra-module Isolation, Field-to-Logic 3000 VDC
EMS Protection
ESD (IEC 61000-4-2) ±4 kV
EFT (IEC 610004-4) ±4 kV
Power
Reverse Polarity Protection Yes
Input Range) +10 ~ +30 VDC
Consumption 1.2 W
Mechanical
Dimensions (L x W x H) 123 mm x 72 mm x 35 mm
Installation DIN-Rail or Wall Mounting
Environment
Operating Temperature -25°C ~ +75°C (-13°F ~ +167°F)
Storage Temperature -40 ~ 85 °C
Humidity 10 - 95% RH, Non-condensing


Hardware

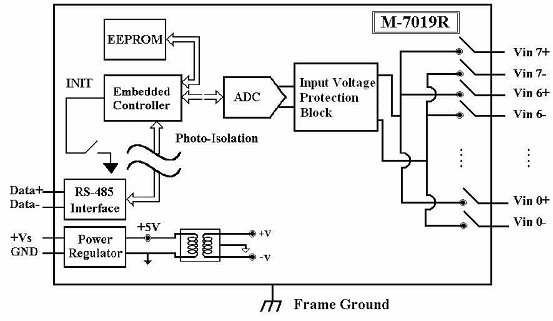

Estructura Interna
M-7019R: Estructura interna

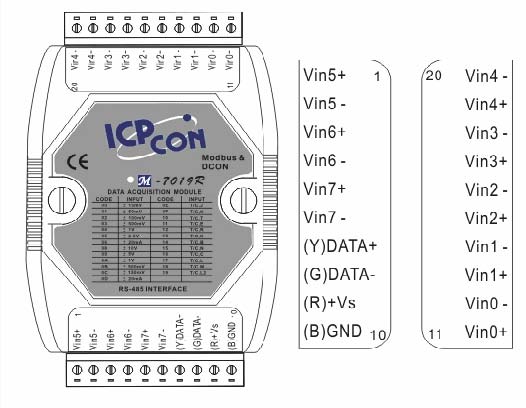

Asignación de Pines
M-7019R: Asignación de Pines

Conexión
M-7019R: Asignación de Pines

Ver archivo pdf
Ver archivo pdf

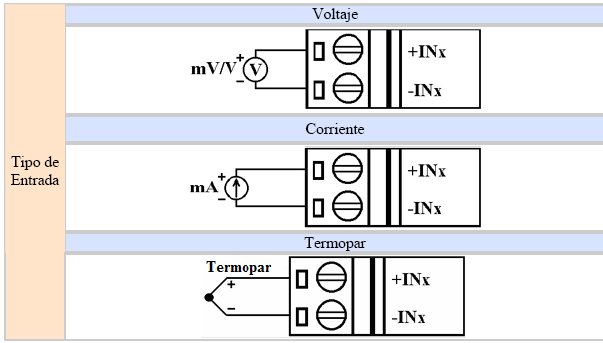

Ejemplos de Esquemas de Conexión

clic para ampliar
Clic para ampliar imagen
