| Motores a pasos |
El motor a pasos es un dispositivo electromecánico que convierte una serie de impulsos eléctricos en desplazamientos angulares discretos, lo que significa que es capaz de avanzar una serie de grados (paso) dependiendo de sus entradas de control.
Estos pueden ser:
|
  |

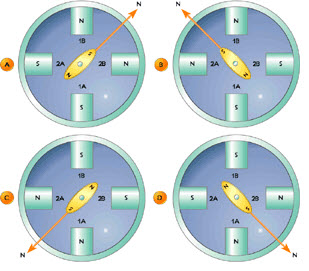

| Su funcionamiento es similar a los motores eléctricos comunes, que solo giran cuando se aplica el voltaje, pero a diferencia de estos cuentan con más de 2 estatores lo que divide una rotación completa (360°) en un gran número de pasos rotacionales. En el siguiente ejemplo tenemos 4 estatores a los que su polaridad varía en secuencia, obteniendo 4 pasos: |
 |
| Continuar leyendo... |
| Kit de Evaluación de Motores a Pasos NEMA 17 USB |
| EVK-J-SA |
|
El EVK-J-SA es un paquete de evaluación Plug and play conveniente, le ofrece todo lo que usted necesita para programar y probar un sistema de movimiento de eje único a través de USB. Una robusta librería USB para LabVIEW esta disponible para una fácil integración con sistemas basados en LabVIEW. Ejemplos en VB, VB.NET, C++, C# así como otros ejemplos están disponibles para su descarga. Incluye un motor a pasos + Driver + Controlador de comunicación USB (DMX-J-SA-17-2), cable USB, fuente de poder y bloque de terminales.
Especificaciones del DMX-J-SA:
- Comunicación USB
- Programación para funcionar en forma Autómata
- Driver de 16 micro pasos (100mA ~ 2.0A corriente de pico)Motor a a pasos NEMA
- 17Entradas / Salidas opto aisladas (2 entradas y 2 salidas)
- Entradas para sensores de inicio, limite -, limite+
|
 |
| Haga clic en la imagen para expandirla |
| |

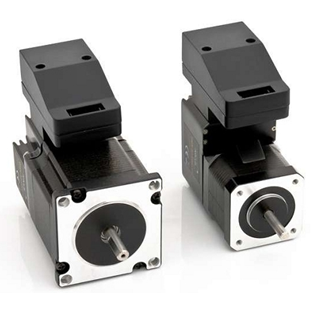

| Motor a pasos con driver, controlador y encoder integrado |
| DMX-UMD-23-3 |
|
Este motor tiene integrado un controlador, encoder y driver, esto hace que solo lo tengas que conectar a tu computadora con un cable USB y realizar el control con los diferentes lenguajes de programación soportados como: LabVIEW, Visual Basic, Visual C++, o cualquier lenguaje que soporte acceso a DLL's.
Características:
- Puerto USB 2.0 (Requiere cable estándarUSB A -> MiniB )
- Puerto RS-485
- 6 entradas y 2 salidas digitales aisladas
- Salida digital de alarma por sobrecalentamiento
- Software gratuito para programación y configuración
- Permite descargar un programa autónomo para ejecutar el control independientemente de una PC
- Alimentación de 12 a 48 Vdc (Requiere Fuente LBCSP-142-100-24)
|
 |
| Haga clic en la imagen para expandirla |
| |

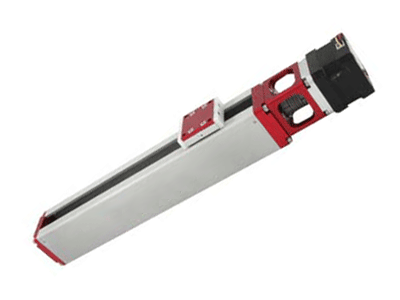

| Posicionamiento lineal Microstage 42 |
| USM42 |
|
Los equipos Microstage 42 fueron diseñados pensando en rendimiento y precio. Consta de un motor a pasos NEMA 17 y un tornillo sin fin de presicion, todo esto con un sistema antiatasco que evita que el sistema se atore.
Disponible en varias distancias de desplazamiento, que van desde 40mm hasta 400mm.
Estos equipos son ideales para implementar mesas de desplazamiento XYZ o utilizarlos como actuadores lineales, en donde la presicion es vital.
Caracteristicas:
- Carga Dinamica Axial: 20 lbs
- Viaje: Opciones desde 40mm hasta 400mm
- Lead
- Precision: 0.0008 pulgadas por cada pulgada
- Velocidad maxima lineal: 4.5 pulgadas/segundo
- Eficiencia del tornillo sin fin: 49%
- Coeficiente de friccion: 0.09
- Torque de reaccion: 1~3 onzas/pulgada
- Arrastre: 0 pulgadas
- Torque de motor 50 onzas/pulgada
|
Haga clic en la imagen para expandirla |
| |
