TPS01003

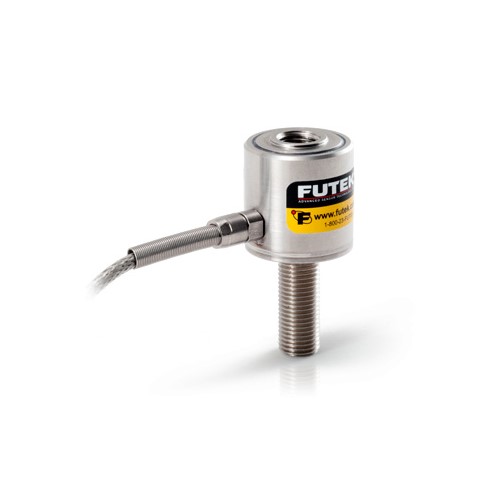

El modelo LCB200 es una celda de carga de extremo de barra (tensión/compresión) diseñada para aplicaciones que involucran actuadores en línea o gatos hidráulicos con roscas macho/hembra. El modelo estándar de Celda de carga de extremo de barra LCB200 (Tensión/Compresión) tiene roscas macho/hembra, construidas con un robusto acero inoxidable 17-4PH y pesa aproximadamente 3.5 oz. Este modelo es muy adecuado para los requisitos de capacidad de rango medio (1,000 lb - 3,000 lb) que ofrecen alta resistencia y excelente precisión. Para cualquier aplicación que requiera un mayor rango de capacidad, consulte LCB400, LCB450 y LCB500
Esta celda de carga de extremo de barra (tensión/compresión) tiene una alta precisión y una gran rigidez. Tiene una no linealidad de ± 0.5%, resistencia de puente de 1000 ohmios y deflexión de 0.001” nominal. La Celda de carga de extremo de barra LCB200 estándar (Tensión/Compresión) se puede modificar o personalizar para satisfacer sus requisitos y utiliza tecnología de galga extensométrica de lámina metálica.
Características:- Peso ligero
- Opción de salida emparejada externa disponible
- Clasificación de fatiga disponible
- Opción de cable de teflón
- Roscas hembra/macho
- Baja deflexión
- Construcción de acero inoxidable 17-4
- Tanto en tensión como en compresión
- Aplicaciones de capacidad de rango medio
- Utiliza tecnología de medidor de deformación de lámina metálica
| Especificaciones Técnicas | |
| FUNCIONAMIENTO | |
| No linealidad | ± 0.5% de RO |
| Histéresis | ± 0.5% de RO |
| No repetibilidad | ± 0.1% de RO |
| ELÉCTRICO | |
| Salida nominal | (RO) 1 mV/V (1000 lb) 2 mV/V (2000 lb) 3 mV/V (3000 lb) |
| Excitación (VDC o VAC) | 18 max. |
| Puente de Resistencia | 1000 Ohm nom |
| Resistencia de aislamiento | ≥500 MOhm @ 50 VDC |
| Conexión | # 28 AWG, 4 conductores, cable de PVC blindado 10 pies [3 m] de largo |
| Código de cableado | WC1 |
| MECANICA | |
| Peso | 3.5 oz [99 g] |
| Sobrecarga segura | 150% de RO |
| Material | 17-4 PH acero inoxidable. |
| Clasificación | IP IP64 |
| TEMPERATURA | |
| Temperatura de funcionamiento | -45 a 200°F [-42 a 93°C] |
| Temperatura compensada | 60 a 160°F [15 a 72°C] |
| Cambio de temperatura cero | ± 0,005% de RO/°F [0,01% de RO/°C] |
| Intervalo de variación de temperatura | ± 0.01% de la carga/°F [0.018% de la carga/°C] |
| CALIBRACIÓN | |
| Prueba de calibración de excitación | 10 VDC |
| Calibración (estándar) | 5-pt tensión |
| Calibración (disponible) | Compresión |
| Valor de calibración de derivación | 301 kOhm (1000 lb) 150 kOhm (2000 lb) 100 kOhm (3000 lb) |
| CONFORMIDAD | |
| RoHS | 2011/65/EU |
| CE | EN55011: 2009; EN61326-1: 2006 |
