En los dispositivos multicanal, el microcontrolador convierte cada canal por separado en digital y el software calcula el total, lo que hace que haya más información disponible que los sistemas analógicos tradicionales.

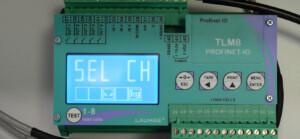

Cuando el TLM8 de la marca LAUMAS, se inicia, el sistema detecta automáticamente las celdas de carga conectadas, también es posible activar la detección automática con la opción SEL CH (en el menú CALIB).
Diagnóstico:

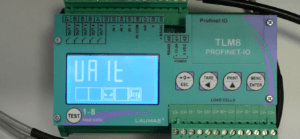

Presionamos ENTER y ahora está revisando los canales, una vez que termine la detección de canales aparecerá en la pantalla el numero de celdas de carga que hayas conectado.

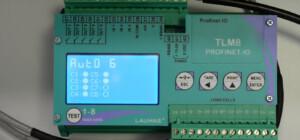

Ahora muestra “auto 6” porque ha detectado 6 celdas de carga conectadas, si presionamos ENTER ahora, guardamos la selección actual y la hacemos permanente, esto tiene una ventaja: si una celda de carga falla mientras el sistema está apagado, un mensaje de error se verá en la pantalla cuando inicies la detección de celdas, con la detección automática no sucedería porque el sistema descarta los canales inactivos al inicio.
Presione ENTER para guardar la selección actual y volver al peso. ahora te mostramos que si desconectamos uno de los cables de una celda de carga nos saldrá un error.

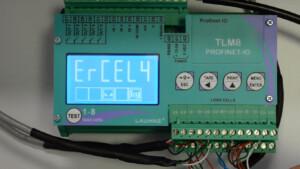

Aparece “ErCEL4” para que sepamos qué celda de carga ha generado el error.
Ahora volvemos a conectar el cable para demostrar que la función de detección de celdas de carga funcione correctamente.

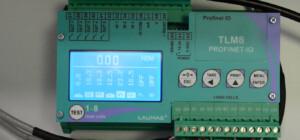

Se puede ver fácilmente la distribución de carga entre los canales con la opción “TEST”, vemos que el peso se distribuye uniformemente.
Aquí se muestran los canales 1 a 6 (7 y 8 no están activos) y el porcentaje de carga para cada canal.

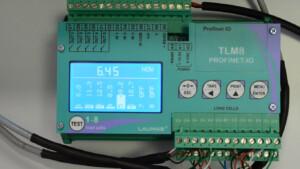

Si colocamos una masa de muestra en la plataforma, vemos que la distribución cambia.
Ahora la celda de carga 5 es la más cargada, retiramos la muestra y volvemos al peso.
Configuración para detección de errores:

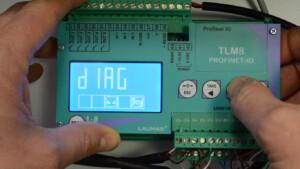

Tenemos algunas funciones de diagnóstico más avanzadas, hay un menú dedicado llamado “dIAG”.

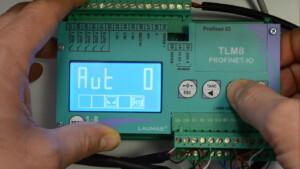

En el siguiente ejemplo buscamos el menú “AuT” 0, presionamos ENTER y luego presionamos otra vez ENTER en la opción YES, con esto habilitamos el diagnóstico en cero, por lo tanto, cuando ponemos el peso a cero, el sistema almacena la distribución del peso, si el peso vuelve a cero con una distribución de peso diferente, se indicará un error.
Para simular esto, colocamos un peso de muestra en la plataforma y nos devolverá al peso.

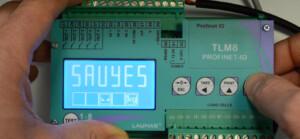

Después seleccionamos en el menú CALIB damos ENTER y después buscamos la opción ZERO presionamos ENTER y después ENTER de nuevo, el sistema pregunta si queremos guardar esta distribución de peso y presionamos ENTER en la opción SAVYES y se vuelve a presionar ENTER, una vez que presionemos ENTER volvemos al peso.

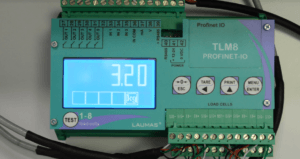

Ahora agreguemos otro peso de muestra para cambiar el peso de cero.
Ahora eliminamos la masa de muestra anterior.

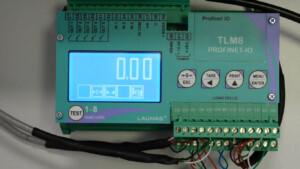

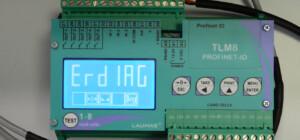

Vuelve a aparecer el 0, pero tenemos el error en la pantalla ERDIAG porque el sistema detecta que ha cambiado la distribución del peso, esto podría revelar problemas mecánicos en el sistema, el mismo sistema de alarma se puede aplicar a valores de carga distintos de cero, pero solo funciona con sistemas cuya distribución de carga en el contenedor es repetible.
Un líquido, por ejemplo, si se desea controlar que esta distribución siempre sea la misma, porque un cambio podría significar que hay problemas. Lo último que te mostramos es el registrador de eventos, el dispositivo almacena los últimos 50 eventos ocurridos en el sistema incluyendo errores de peso, calibraciones y ecualizaciones realizadas con información adicional, esto puede ser muy útil si ocurre un error y no sabe de dónde vino.

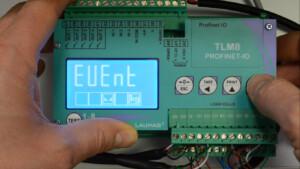

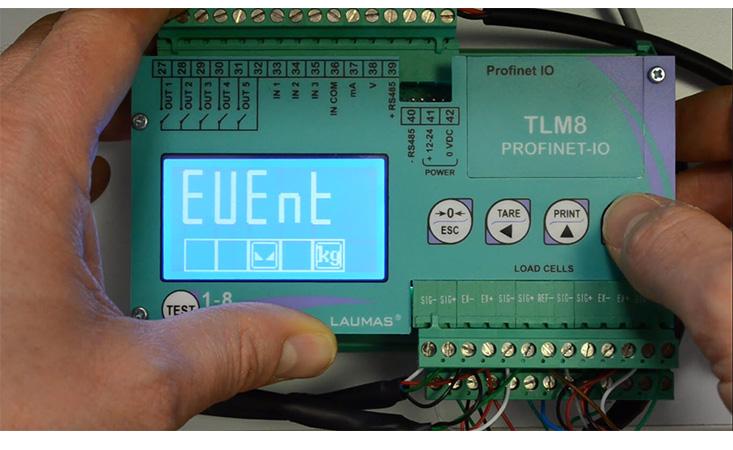

Por ejemplo, hay una opción del menú llamado EVENT presionamos ENTER.

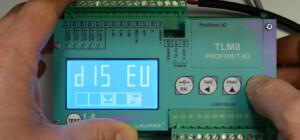

Con dIS EV vemos el registro.

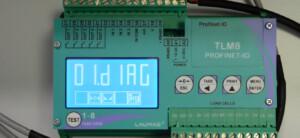

Por ejemplo, aquí podemos ver que el último evento memorizado es un error de diagnóstico.
Con esto terminamos la prueba y configuración del equipo.
