Continuado con nuestra serie de tutoriales del TLM8 de la marca LAUMAS, recordemos que el sistema detecta automáticamente las celdas de carga conectadas. La calibración teórica ya está terminada. lo que se verá a continuación será la ecualización en el transmisor de peso multicanal con un peso aproximado en kg.

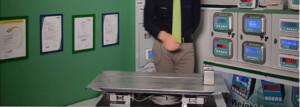

A causa de las diferencias entre las sensibilidades de las celdas de carga en los sistemas analógicos clásicos, se obtiene un peso diferente al desplazar los pesos de muestra sobre la plataforma, si colocan el peso aquí, obtienen 6.21 kg.

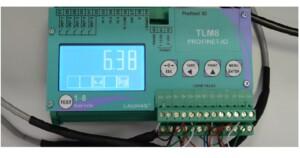

Si lo colocan en este punto de la plataforma el peso de prueba, obtienen 6.38 kg

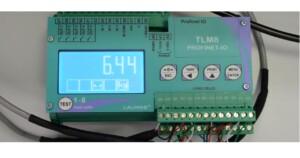

Si lo colocan en este punto de la plataforma el peso de prueba, obtienen 6.44 kg
En los sistemas analógicos clásicos, tienen que usar una caja ecualizadora con potenciómetros para resolver este problema y pesar varias veces con un peso de muestra puesto sobre la plataforma.
Esta operación puede volverse algo costoso y complicado para aquellos sistemas que tienen una capacidad muy alta como puentes grúa.
La ecualización digital en los dispositivos Laumas es posible gracias a los cálculos del microcontrolador de esta manera es posible pesar sobre la plataforma una sola vez.
Ejemplo
Aquí tenemos un caso extremo que, dado que tomamos como ejemplo celdas de carga con diferentes capacidades (4 celdas con capacidad de 10 kg y 2 celdas con capacidad de 20 kg)
Esta situación no es la más favorable pero veremos que el sistema funcionará de igual manera.
Para este tipo de ecualización usen un peso de muestra que tenga una capacidad por lo menos del 50% con respecto a la capacidad de la celda de carga. en este caso se usaron 5 kg.

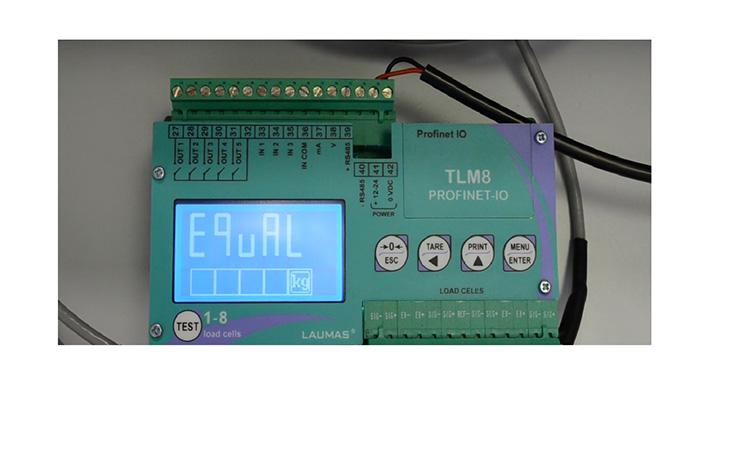

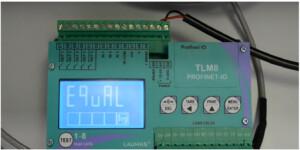

Hay que ir a la opción de “EQuAL” en el menú “CALIB” se encuentra esta opción,

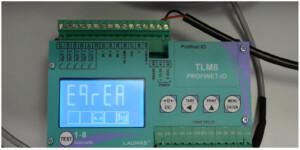

Una vez que estén en “EQuAL” presionar ENTER aparecerá “EqrEA”, que significa ecualización real (eso es lo que se hace con un peso de muestra),
Después presione ENTER para poder ver la opción “EquAL0”, que representa el 0 del sistema,

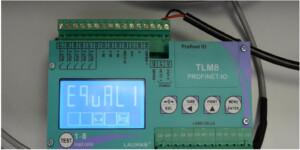

Descarguen la báscula, esperen hasta que el peso sea estable y presionan ENTER. Ahora aparece “EquAL1”,

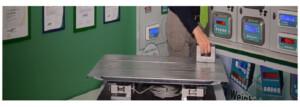

Coloque el peso de muestra sobre cualquier celda de carga esperen hasta que el peso se estabilice.

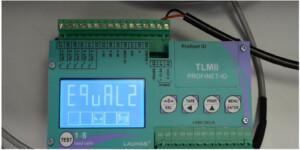

Presione ENTER ahora aparecerá la opción de “EuqAL2” la cual se colocara nuevamente el peso de muestra

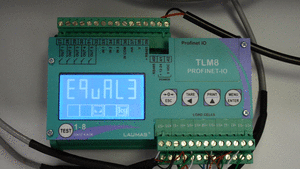

Desplace el peso de muestra a la siguiente celda de carga y esperen a que el peso se vaya estabilizando, Presionan ENTER y así sucesivamente con todas las celdas de carga.

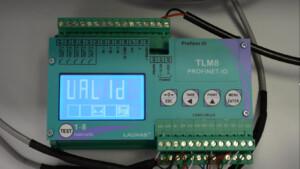

Ahora aparecerá “VALId” la ecualización ha tenido éxito, es decir el valor del peso es el mismo sobre toda la plataforma,

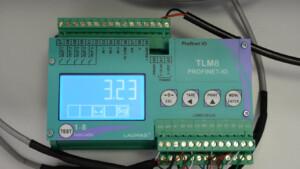

una vez que se ha guardado la ecualización vuelve a la pantalla principal presionando ESC, si colocan el peso en diferentes puntos de la plataforma seguirá visualizando los 3.23 kg.
Por lo tanto el valor del peso en el transmisor de peso multicanal, es el mismo sobre toda la plataforma aunque hemos hecho una sola operación de ecualización.
