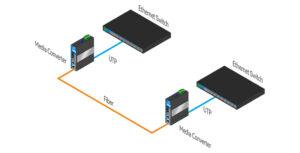

Es bien sabido que los cables de fibra ofrecen beneficios como un mayor ancho de banda, distancias de transmisión más largas y una mayor capacidad de inmunidad al ruido, y la demanda de conversión de medios entre cables Ethernet y comunicación por fibra sigue creciendo en los últimos años. 3onedata ofrece robustos convertidores de medios Ethernet a fibra diseñados especialmente para aplicaciones industriales críticas, como la fabricación de máquinas, automatización de fábricas, automatización de edificios y túneles de servicios, proporcionando una solución confiable y rentable para la conversión de Ethernet industrial a fibra.
La serie IMC100 de convertidores de medios de 3onedata admite la conversión de puertos de cobre 10/100Base-T(X) a puertos de fibra 100BaseFX, o puertos de cobre 10/100/1000Base-T(X) a puertos de fibra 100/1000BaseFX, y están diseñados para resistir entornos adversos, como amplios rangos de temperaturas operativas y alta inmunidad al EMI. Además, los 14 modelos de convertidores IMC100 son fáciles de montar en un riel DIN o en cajas de distribución.
Características Clave
Extensión de Distancia y Ahorro de Costos
La distancia de transmisión de cables de cobre generalmente se limita a longitudes de 100 metros, mientras que los cables de fibra óptica pueden transmitir hasta 20-120 kilómetros. Los convertidores de medios Ethernet a fibra de 3onedata extienden las conexiones Ethernet hasta 2 km sobre fibra multimodo o 20/40/60/80 km sobre fibra monomodo. La serie IMC100 ofrece puertos ópticos a un costo menor que los switches de fibra, haciéndolo especialmente adecuado para entornos de red con líneas de borde largas, como autopistas, márgenes de carreteras, túneles de servicios y fronteras de aeropuertos.
Jumbo Frame Mejora la Eficiencia de Transmisión de Datos
En las redes Ethernet, los jumbo frames son tramas Ethernet con más de 1500 bytes de carga útil, el límite establecido por el estándar IEEE 802.3. A medida que las redes IP más nuevas se mueven hacia el uso de jumbo frames para reducir la sobrecarga de red y la utilización de la CPU, se espera que los convertidores de medios de la serie IMC100 proporcionen un rendimiento y asequibilidad elevados para lo que antes era exclusivo de equipos Ethernet costosos.
Control de Flujo Ethernet para una Operación Estable de la Red
El control de flujo Ethernet es un mecanismo para detener temporalmente la transmisión de datos en redes Ethernet. El objetivo de este mecanismo es evitar la pérdida de paquetes en presencia de congestión de red. En el modo de transmisión dúplex parcial, se utiliza la retro presión para el control de flujo al enviar una señal de interferencia a la fuente, lo que hace que la fuente disminuya la velocidad de envío. En el modo de transmisión dúplex completo, el control de flujo se logra mediante la operación de pausa y la transmisión de tramas de control. Los convertidores de medios de la serie IMC100 de 3onedata se pueden habilitar fácilmente con un interruptor DIP para el control automático de flujo, evitando eficazmente el impacto en la red debido a la gran cantidad instantánea de datos en la red, asegurando una operación eficiente y estable de la red del usuario.
VLAN Basada en Puertos Mejora la Flexibilidad de la Red
Los convertidores de medios de la serie IMC100 de 3onedata con dos puertos de cobre pueden aislar los 2 puertos de cobre descendentes entre sí mientras conservan su capacidad para comunicarse con el puerto de fibra. Incluso si ocurre un problema de bucle de puerto bajo uno de los puertos de cobre, la tormenta de difusión no afectará la comunicación normal de los puertos restantes.
LFP Facilita la Detección y Solución de Problemas
El LFP (Link Fault Pass Through) significa que la falla de enlace del convertidor de medios en un lado (lado remoto) se transmitirá al convertidor de medios en el otro lado (lado local). Cuando el puerto de cobre del convertidor de medios remoto se desconecta anormalmente, la información de falla del puerto se transferirá al puerto de fibra del mismo convertidor, lo que hará que el puerto de fibra deje de enviar datos de inmediato. Cuando el convertidor de medios local detecta la falla del puerto remoto, desconectará automáticamente la conexión de fibra y reportará la información de alarma. Con la función LFP, los convertidores de medios de la serie IMC100 pueden ayudar a los administradores de red a aprender y manejar rápidamente las fallas de red y reducir las pérdidas causadas por fallas de red.
Aplicaciones
- Sistema de CCTV en Autopistas
El sistema de CCTV en autopistas generalmente tiene dos funciones: monitoreo de video y captura de comportamientos ilegales. El primero es principalmente para el monitoreo en tiempo real de secciones clave de la autopista; el segundo es principalmente para la medición de velocidad, captura de conducción inversa, estacionamiento ilegal y otras condiciones de conducción anormales para obtener pruebas.
Debido a las características de las autopistas largas y estrechas, los sistemas de CCTV en autopistas requieren el uso de tendidos de fibra óptica. Para el monitoreo de video de cada sección clave, generalmente se utilizan switches de fibra óptica para acceder a un número específico de cámaras de vigilancia. Y para secciones de carreteras especiales con requisitos de captura de comportamientos ilegales como velocidad, conducción inversa y estacionamiento ilegal, el equipo terminal de estas secciones a menudo es único y está distribuido discretamente, y la eficiencia económica del uso de switches de fibra óptica no es alta. La serie de convertidores de medios IMC100 de 3onedata, que admiten FE y GE, 2 tipos de tasas de transmisión, pueden proporcionar hasta 2 puertos de cobre, lo que es muy adecuado para el sistema de CCTV en autopistas.
- Sistema de Monitoreo de Ríos

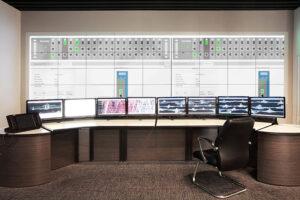

El sistema de monitoreo de ríos tiene funciones como monitoreo de seguridad fluvial, monitoreo de la superficie del río, monitoreo del entorno costero y pruebas de calidad del agua. El sistema de monitoreo de ríos utiliza principalmente gestión de plataformas digitales, a través de la distribución de monitoreo, control y gestión centralizada para lograr el envío de imágenes de la parte frontal, volumen de recolección digital y otra información al centro de monitoreo, procesamiento centralizado en la nube.

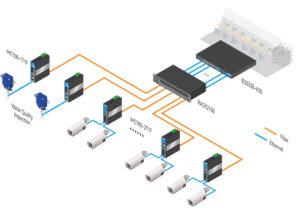

Las características de estiramiento y sinuosidad del río son especialmente adecuadas para la implementación de redes de monitoreo a través de fibras. Las soluciones de implementación de fibra de 3onedata proporcionan la serie de convertidores de medios IMC100 de 100 Mbps / 1000 Mbps y el chasis de convertidores de medios gestionables RACK2100 (hasta 18 ranuras), para ayudar a los usuarios a resolver el problema de la vigilancia de video en puntos discretos y el tendido integrado en el sistema de prueba de calidad del agua. Al mismo tiempo, RACK2100 también se puede gestionar a través de métodos web y SNMP. Admite la visualización gráfica de parámetros de equipo, estado operativo, para ayudar a los administradores de red a diagnosticar, gestionar y mantener fácilmente toda la red de fibra.
3. Sistema de Protección contra Incendios en Planta de Ensamblaje de Aviones
En el proceso de fabricación de aeronaves, la pintura y los disolventes utilizados en el proceso de pintura tienden a emitir vapores volátiles inflamables como tolueno, xileno y metil etil cetona, los cuales pueden explotar fácilmente cuando se mezclan con el aire en condiciones adecuadas. Por lo tanto, se debe construir un sistema de protección contra incendios estable y confiable para el taller.
En este sistema, la distancia entre las puertas contra incendios delanteras y traseras, los dispositivos de monitoreo, los dispositivos de extinción de incendios y el controlador de protección contra incendios es considerable, y los puntos son relativamente discretos. Por lo tanto, se deben utilizar switches de fibra y convertidores de medios para implementar todo el sistema de protección contra incendios. La solución de implementación de fibra de 3onedata proporciona convertidores de medios de la serie IMC100, servidores CAN y switches de fibra IES618-2F para garantizar la interconexión del equipo de protección contra incendios, al tiempo que ofrece la ventaja de un tendido simplificado y costos reducidos de cableado. IES618-2F implementa una red en anillo a través del protocolo de anillo privado de 3onedata, lo que garantiza que la red del usuario se restablezca automáticamente en la comunicación del enlace dentro de 20 ms cuando se interrumpe la red o se produce una falla en la red, proporcionando una garantía de alta calidad para la estabilidad y confiabilidad de toda la red.
Esto asegura que el sistema suprima eficazmente la propagación del fuego y detenga la propagación del humo, brindando una fuerte garantía técnica para garantizar la evacuación segura y el rescate del personal.
Contenido tomado de la web de 3onedata.
