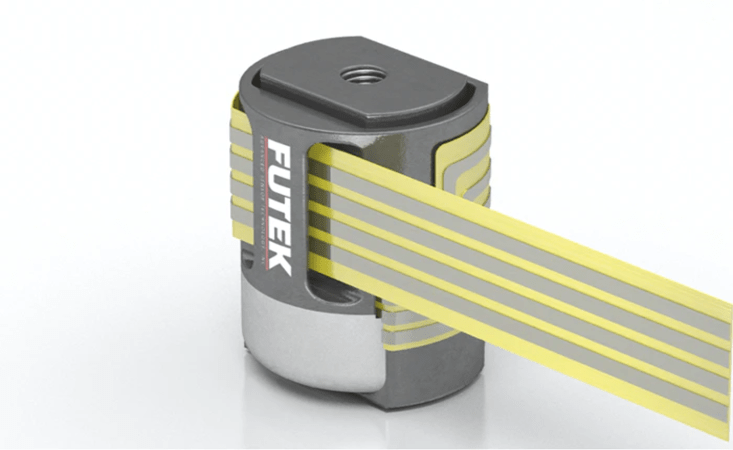

destacada5

El sensor Nano Gen 3, que está catalogado con el modelo # QLA414, realmente reúne las capacidades de integración de múltiples sensores en uno. Es un sensor en línea con disposiciones de montaje M1, que permite la medición de la fuerza de tensión y compresión, similar a su hermano mayor, el sensor S-Beam Jr.

sensor Nano Gen 3

Lo que es realmente único sobre el sensor Nano es el hecho de que también es un sensor de orificio pasante, lo que significa que se puede montar sobre un eje o micro cuerda, lo que puede ser muy conveniente para muchas aplicaciones médicas.

La tercera opción de integración es la medición de la fuerza de compresión pura, con el sensor asegurado con una provisión de montaje de tornillo inferior y la carga del punto de contacto se realiza en la superficie de montaje superior.

Para su tamaño de 4mm × 5mm, el sensor QLA414 Nano ofrece increíbles capacidades de rendimiento que se ejecutan muy por debajo del 0.5% de no linealidad e histéresis, lo que significa que está cara a cara con sus hermanos mayores.

FUTEK cuenta con múltiples patentes para los componentes clave dentro de esta línea de productos que cambia el juego, como la carcasa no activa que permite un rendimiento de bajo ruido incluso en un entorno altamente dinámico.

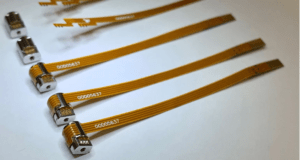

Nano QLA414

Algunas de las características de alto valor de los sensores Nano QLA414 son: inicio rápido, respuesta ultrarrápida de 98 kHz y deflexión muy baja de 0.00005 pulgadas . Esto significa que el sensor está instantáneamente listo para realizar mediciones con una respuesta de alta frecuencia y un efecto de deflexión limitado en el sistema en general, a niveles sin precedentes en la industria.



Aunque FUTEK inicialmente nos estaba enfocado en desarrollar una solución QLA414, creó una plataforma Nano altamente modular que permite un amplio espectro de personalización mientras puede confiar en el proceso de fabricación Nano estándar y optimizado, acelerando los nuevos plazos de desarrollo.

Como resultado, FUTEK trajo soluciones como el botón de carga QLA424, con una reducción de altura adicional del 25%, que admite la aplicación de compresión sin la necesidad de herramientas adicionales de estilo de carga puntual y en un espacio aún más compacto.

carga puntual1

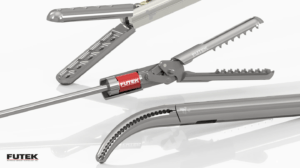

carga puntual2

Otro ejemplo de nano iteración puede ser el conector QLA423 Gen X, con disposiciones de montaje para soldar con integración sobre eje o aplicaciones de micro rosca, junto con una interfaz conectorizada FPC.

Prevemos que la plataforma Nano seguirá respaldando la próxima generación de herramientas quirúrgicas inteligentes. También podría admitir aplicaciones de automatización como una micro pinza robótica, un sistema de pick-and-place de semiconductores de alta velocidad e incluso sistemas de matrices de sensores múltiples de matrices Nano .

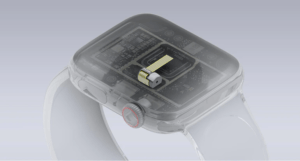

QLA423 Gen X
