Instalación de Celdas de Carga

Tema 8 – Normas de instalación de indicadores y transmisores de peso

Normas para la correcta instalación de los equipos electrónicos: indicadores y transmisores de peso:

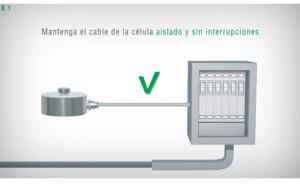

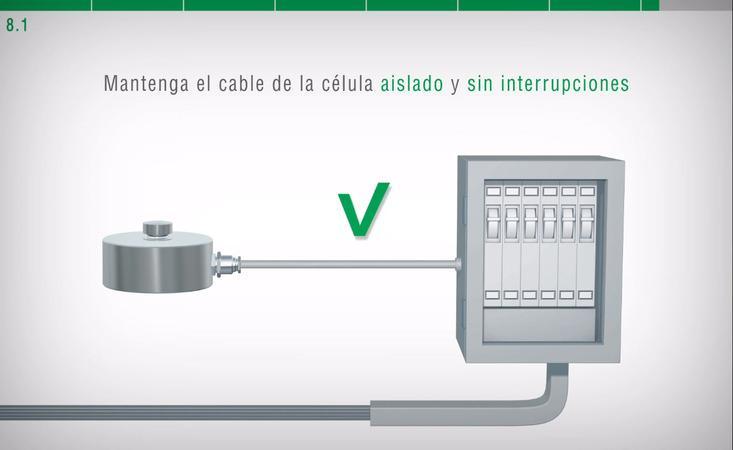

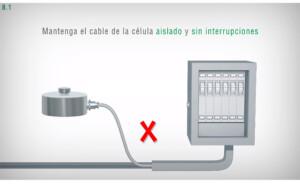

El cable de las celdas de carga debe ir solo y no debe pasar por canaletas junto con otros cables. Se recomienda conectarlo directamente al indicador o transmisor de peso sin interrupciones y sin terminales a tornillo.

mantén el cable de la celda aislado y sin interrupciones - celdas de carga - Laumas mantén el cable de la celda aislado y sin interrupciones correcto - celdas de carga - Laumas

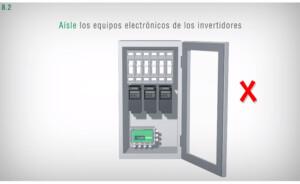

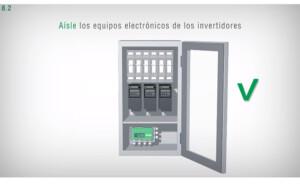

Se recomienda evitar la instalación de los equipos electrónicos en un tablero en el que haya inversores.

Si es inevitable, se debe instalar filtros específicos e interponer chapas de separación.

aisle los equipos electrónicos de los invertidores aisle los equipos electrónicos de los invertidores correctamente

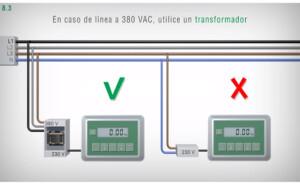

Si fuera necesario alimentar los equipos a 127 volts con corriente alterna utilice un transformador de 330 a 127 volts. Evite utilizar una de las fases de la red a 330 volts y el neutro.

en caso de linea a 380 VAC, utilice un transformador - celdas de carga - Laumas

El responsable del panel eléctrico deberá montar todas las protecciones eléctricas necesarias para la instalación.

utilice protecciones electricas - celdas de carga - Laumas

Es recomendable mantener los equipos siempre alimentados para evitar la formación de condensación.

mantenga los equipos siempre alimentados para evitar la formación de condensación - celdas de carga - Laumas

Si tienes dudas en algún punto o requieres mas ayuda con gusto te asesoramos en soporte@logicbus.com
