Introducción

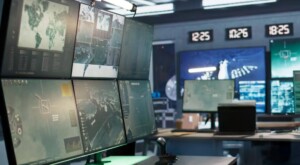

Las operaciones militares modernas han integrado cada vez más los vehículos aéreos no tripulados (UAV) para llevar a cabo misiones de inteligencia, vigilancia, reconocimiento y ataques estratégicos. Un elemento esencial de esta infraestructura es la Estación de Control Terrestre (GCS), que permite el control preciso de los UAV y la ejecución eficiente de misiones dentro de un marco de comando y control.

Un cliente de Cincoze, líder en la integración de sistemas de defensa en el sur de Asia, se especializa en la investigación, desarrollo e integración de sistemas de defensa para aire, tierra y mar, abordando amenazas nucleares, biológicas y químicas. Para garantizar un control eficiente de los UAV, se ha implementado el computador embebido robusto DS-1302 como el sistema de control en la GCS. Este equipo proporciona una gran capacidad de procesamiento y opciones de expansión flexibles, creando un “cockpit virtual” que permite a los operadores monitorear y controlar UAVs en tiempo real con gran precisión, asegurando el éxito de diversas misiones.

Requisitos del sistema

Para que una Estación de Control Terrestre (GCS) opere de manera óptima, el sistema embebido que la impulsa debe cumplir con ciertos requisitos fundamentales:

Alto rendimiento para procesamiento de imágenes y datos

El GCS tiene la tarea de enviar instrucciones de control al UAV, recibir datos de vuelo y procesar imágenes en tiempo real. Para cumplir con esta exigencia, es necesario que el sistema embebido cuente con un procesador de alto rendimiento y una tarjeta de captura de video que permita manejar grandes volúmenes de datos e imágenes provenientes del UAV. La capacidad de procesamiento rápido y eficiente de estos datos es esencial para la toma de decisiones en tiempo real y la ejecución precisa de las misiones.

Conectividad y múltiples interfaces de E/S

Las estaciones de control requieren múltiples salidas de video y puertos de entrada/salida (E/S) para conectar monitores, sensores y dispositivos externos. La integración de estos dispositivos permite una comunicación fluida y un control remoto estable del UAV. Una conectividad robusta garantiza la transmisión de datos en tiempo real y minimiza el riesgo de interrupciones en la operación.

Resistencia a entornos hostiles

Las estaciones de control de UAV pueden desplegarse en condiciones ambientales adversas, lo que incluye fluctuaciones de voltaje, interferencias electromagnéticas y entornos con vibraciones intensas o impactos fuertes, especialmente en misiones de campo de batalla o en operaciones de socorro ante desastres. Por esta razón, los sistemas embebidos deben contar con un diseño robusto que garantice su funcionamiento en un amplio rango de temperaturas y voltajes, además de cumplir con estándares militares para resistir impactos y vibraciones sin afectar la estabilidad del sistema.

Ventajas de Cincoze DS-1302

Cincoze ofrece una solución confiable y de alto rendimiento con el modelo DS-1302, diseñado específicamente para cumplir con los exigentes requisitos de las estaciones de control terrestres de UAV.

Alto rendimiento y expansión PCIe

El Cincoze DS-1302 es un sistema embebido de alto rendimiento compatible con procesadores Intel® Xeon® y Core™ de 10.ª generación, soportando hasta 64 GB de memoria DDR4. Su capacidad de expansión PCI/PCIe permite integrar tarjetas de captura de video o GPUs, esenciales para el procesamiento rápido de datos de navegación, estado de vuelo e información de los sensores del UAV. Esto incluye imágenes de cámaras, datos de radar y monitoreo ambiental, lo que mejora la precisión del control y facilita la toma de decisiones estratégicas.

Conectividad avanzada y múltiples opciones de expansión

Para un “cockpit virtual” eficiente, es fundamental contar con múltiples pantallas que muestren mapas, paneles de control e información de vuelo en simultáneo. El DS-1302 de Cincoze ofrece 1x HDMI, 2x DisplayPort y 1x VGA, con la tecnología de selección flexible de interfaz de salida de video (patente número I809413), lo que permite configuraciones personalizadas para un control óptimo. Además, dispone de 6x USB 3.2 para conectar dispositivos de control, como joysticks y aceleradores de vuelo, junto con 2x puertos LAN de 1GbE que garantizan una transmisión de datos estable y rápida a través de módems de comunicación satelital. También cuenta con 2x interfaces COM (expandibles a 6 mediante el módulo CMI de Cincoze), permitiendo la conexión con controladores de vuelo y sensores de velocidad del viento para una adquisición precisa de datos en tiempo real.

Diseño robusto para entornos exigentes

El DS-1302 está diseñado para operar en condiciones extremas, con un rango de temperatura de -40°C a 70°C y un rango de voltaje de 9-48 VDC, lo que le permite resistir variaciones de energía en misiones críticas. Además, cumple con el estándar MIL-STD-810G, asegurando un funcionamiento estable ante impactos y vibraciones. Sus certificaciones EMC (CE, UKCA, FCC e ICES-003 Clase A) garantizan que el equipo no sufra interferencias electromagnéticas ni afecte otros dispositivos en entornos complejos. Adicionalmente, cumple con las normativas IEC/EN 62368-1, asegurando seguridad y fiabilidad operativa.

Conclusión

El uso de UAV en operaciones de defensa y misiones críticas sigue en aumento, y la Estación de Control Terrestre (GCS) es una pieza clave para garantizar un control eficiente y preciso. La elección de un sistema embebido confiable como el Cincoze DS-1302 es esencial para procesar grandes volúmenes de datos, garantizar una conectividad estable y operar en entornos adversos sin comprometer la misión.

Logicbus, como proveedor de soluciones en automatización industrial, reconoce la importancia de contar con tecnologías avanzadas en la gestión y control de UAVs. Con el DS-1302 de Cincoze, se garantiza una solución robusta, confiable y adaptada a las exigencias de las aplicaciones de defensa y seguridad, asegurando un desempeño óptimo en cada operación.
