Aprenderemos a calcular el valor de una resistencia eléctrica mediante su código de colores, o las bandas de colores que aparecen en la resistencia.
Cómo Calcular el Valor de Una Resistencia
Para saber el valor de una resistencia, tenemos que fijarnos que tiene 3 bandas de colores seguidas y una cuarta más separada.
Leyendo las bandas de colores, de izquierda a derecha, las 3 primeras bandas nos determinarán su valor. La cuarta banda nos indica su tolerancia, es decir, el valor + o – que puede tener por encima o por debajo del valor que marcan las 3 primeras bandas, la resistencia teórica.
Veamos un ejemplo para explicar qué es eso de la tolerancia. Si tenemos una resistencia de 1.000 ohmios (Ω) y su tolerancia es de un 10%, quiere decir que esa resistencia es, en teoría, de 1.000Ω, pero puede tener un valor en la realidad de + o – el 10% de esos 1.000Ω, en este caso 100Ω arriba o abajo (que es el 10% de 1.000). Conclusión, será una resistencia de 1.000Ω que puede tener valores entre 900Ω y 1.100Ω debido a su tolerancia.
Normalmente, los valores de las resistencias, si los medimos con un multímetro, suelen ser valores bastante exactos, tengan la tolerancia que tengan.
Ahora que ya sabemos su tolerancia, veamos cómo se calcula su valor.
El color de la primera banda nos indica la cifra del primer número del valor de la resistencia, y la segunda banda indica la cifra del segundo número del valor de la resistencia. El tercer color nos indica por cuánto tenemos que multiplicar esas dos cifras para obtener el valor, o, si nos es más fácil, el número de ceros que hay que añadir a los dos primeros números obtenidos con las dos primeras bandas de colores.

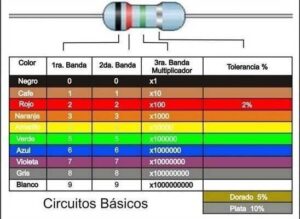

El valor de los colores lo tenemos en el siguiente esquema:
Veamos algunos ejemplos.

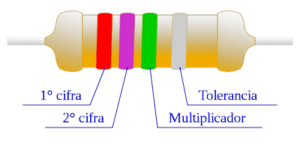

Imaginemos esta resistencia:
resistencia-partes
El primer color nos dice que tiene un valor de 2, el segundo de 7, es decir, 27, y el tercer valor es por 100,000 (o añadir 5 ceros). La resistencia valdrá 2,700,000 ohmios. ¿Fácil, no?
¿Cuál será su tolerancia? Pues, como es color plata, es del 10%. Esta resistencia, en la realidad, podrá tener valores entre 2,700,000Ω +- el 10% de ese valor. Podrá valer 270,000Ω más o menos del valor teórico que es 2,700,000Ω.
La que viene en la imagen de la tabla de los códigos de colores (arriba) es negra-roja-verde: 0200000Ω, es decir, 200,000Ω, tolerancia 10%.
Una resistencia con los siguientes colores: verde-negro-marrón, el marrón es el color café. Será de 50 más un cero del marrón, es decir, es de 500Ω.
