El ruido es una señal adicional no deseada o una distorsión de la señal que produce lecturas inestables. El ruido puede provenir de una variedad de fuentes diferentes y puede tener un impacto negativo en el rendimiento del sensor. Creamos esta breve guía para ayudarlo a comprender mejor cómo minimizar el ruido al utilizar un sistema de medición de fuerza.
Fuentes comunes De Ruido Eléctrico
Señal distorsionada por el Ruido
Para probar el ruido, es útil probar primero un componente y luego agregar el siguiente componente observando el ruido a medida que se construye el sistema. Cuando sea posible, las entradas de conexión a tierra de los componentes pueden ayudar a determinar cuánto ruido contribuye o recibe ese componente.

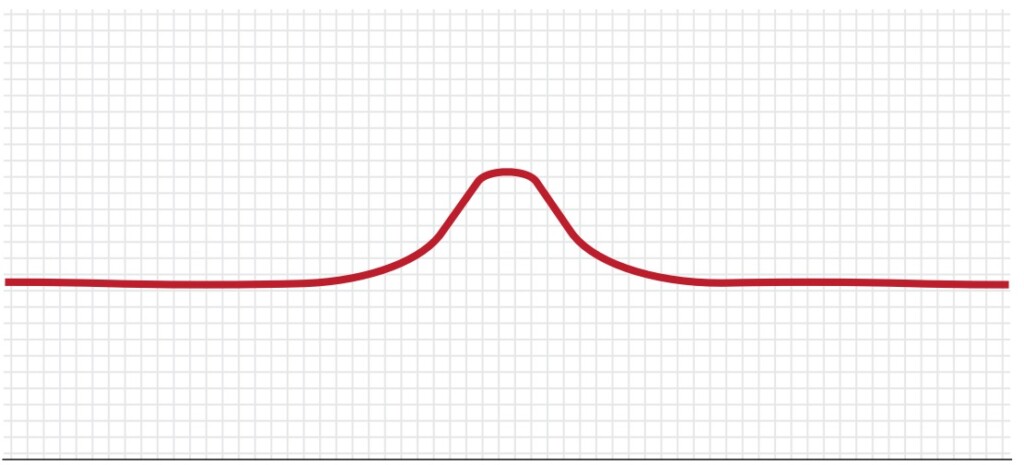

Señal deseada
Señal con Ruido
Realizando pruebas de Ruido

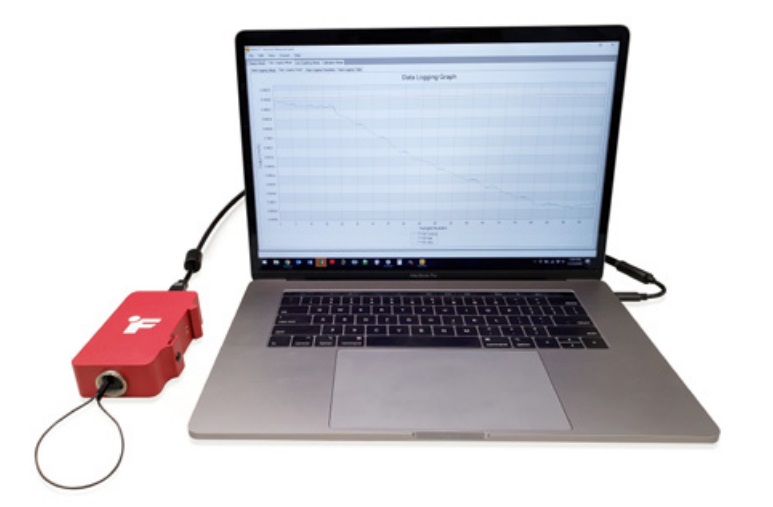

Paso 1: En el DAQ/PLC o USB y la PC conecte a tierra todas las entradas y observe cuánto ruido hay presente. Esto debería darle una idea de cuánto ruido generará su sistema.
Paso 2: Conecte el cable para el sensor o amplificador al DAQ/PLC. Luego conecte a tierra la entrada a través del cable al DAQ/PLC. Esto ayudará a mostrar cuánto ruido agregará el cable al sistema.
Paso 3: Conecte el sensor o amplificador al cable y observe cualquier ruido adicional. Si conecta un amplificador, continúe probando el ruido en el sistema conectando a tierra la entrada al amplificador.
Paso4: Encienda y apague los equipos cercanos para probar fuentes de ruido mientras observa el ruido en los componentes.
Reduciendo el Ruido
A continuación se ofrecen algunos consejos para reducir el ruido. Para instrumentos que tienen ruido inherente, consulte la hoja de especificaciones del instrumento para conocer las
niveles de ruido.
- Los blindajes sólo deben conectarse en un extremo para evitar bucles de tierra. Un blindaje de cable no está en contacto con un sensor cuando está etiquetado como flotante en la hoja de especificaciones del sensor.
- Aleje los cables del equipo. Evite longitudes de cable innecesarias.
- Utilice cables con perlas de ferrita o bobinas de ferrita.
- Asegúrese de que su aplicación esté situada lejos de elementos que puedan generar ruido. Si es posible, intente aislar los componentes, por ejemplo, a través de una cubierta blindada sobre los componentes.
- Busque conexiones a tierra en su aplicación que se compartan con otros equipos e intente aislarlas si es posible.
- Evite el uso de cables y conectores de baja calidad.
- Considere la posibilidad de utilizar un instrumento, como el amplificador de celdas de carga diferencial FUTEK IAA300, para reducir el ruido mediante la cancelación de señal diferencial.
- Si es posible, mantenga su sistema en un ambiente que tenga una temperatura constante. Los cambios de temperatura en un sensor pueden hacer que las lecturas se desvíen. Los cambios desiguales de temperatura en un sensor pueden tener efectos mayores.
- Asegúrese de que las superficies de soporte del sensor sean estables y no cedan con el tiempo.
- Evite cargar el sensor con material susceptible a altas vibraciones.
- Deje que el equipo se caliente antes de tomar lecturas.
- Evite instalar su sistema en un entorno que esté expuesto a ruidos fuertes.
- Evite el flujo de aire hacia los componentes de la aplicación proveniente de acondicionadores de aire o calentadores.
- Utilice menos cifras significativas al programar el instrumento para asegurarse de trabajar con lecturas estables y más precisas.
- Considere el promediado por software para establecer una señal estática. Nota: el promedio puede reducir el ancho de banda.
- Aplicar filtrado digital si está disponible.
