Instalación de Celdas de Carga

Tema 5 – Conexiones contra fuerzas horizontales y vuelco

Es importante tomar medidas en la instalación de la estructura de una celda de carga tomando en cuenta

  • La orientación de conexiones
  • Presencia de Viento
  • Impacto
  • Vibraciones
  • Fuerzas Horizontales
  • Posible vuelco

Están disponibles varios accesorios de montaje y su objetivo es lograr la correcta instalación de la celda de carga y su máxima fiabilidad y precisión, compatiblemente con las conexiones mecánicas, eléctricas y neumáticas que estén presentes en la estructura a pesar. En los sistemas con varias celdas se recomienda colocar los anclajes de forma que puedan contrarrestar las posibles fuerzas laterales.

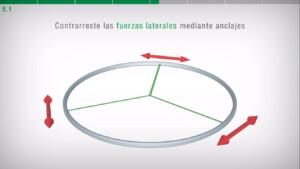

Instalación Celdas de Carga fuerzas laterales

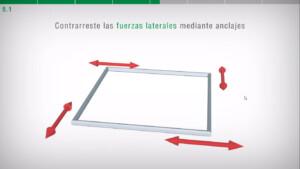

Instalación Celdas de Carga fuerzas laterales fuerzas laterales 2

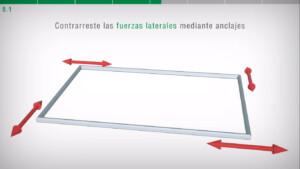

Instalación Celdas de Carga fuerzas laterales 3

El jefe de proyecto de la instalación deberá comprobar si los accesorios de montaje estándar son suficientes o bien si hiciera falta tomar las siguientes medidas en función de:

  • Impacto y vibraciones.
  • Fuerza del viento.
  • Clasificación sísmica del área de instalación.
  • Solidez de la base de apoyo.
  • Entre otras.

Al contrarrestar las fuerzas horizontales con anclajes las celdas de carga pueden trabajar correctamente evitando esfuerzos potencialmente perjudiciales.

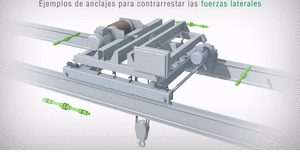

Instalación Celdas de Carga fuerzas laterales 4Instalación Celdas carga fuerzas laterales 5

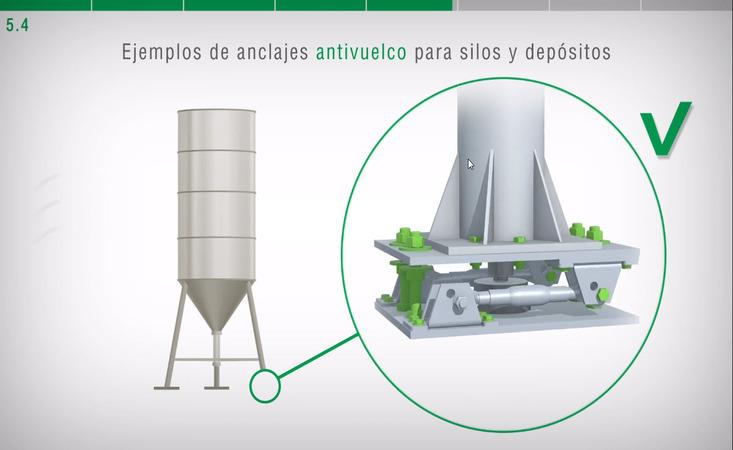

En la colocación de anclajes antivuelco, se recomiendan en sistemas de pesaje en silos de depósito o estructuras al aire libre y expuestas a la fuerza del viento, terremotos e impacto accidentales con maquinaria de obras públicas y otras situaciones similares.

Instalación Celdas carga colocación de anclajes

Si tienes dudas en algún punto o requieres mas ayuda con gusto te asesoramos en soporte@logicbus.com
