Descripción:
Un sensor de control de nivel en un tanque de aceite de cocina calentado se utiliza para automatizar el nivel de aceite, pero también para mejorar la seguridad del equipo. Si un tanque de aceite se desborda, el aceite caliente puede representar un peligro para los empleados. El aceite derramado interrumpe la producción y requiere limpieza.
Si el nivel de aceite en un tanque calentado baja demasiado, el aceite puede sobrecalentarse o provocar un incendio. En algunas jurisdicciones, se requiere tener un sensor para detectar niveles bajos y apagar el calentador de la freidora por seguridad. En algunas aplicaciones, si un tanque de aceite se queda vacío, las bombas funcionarán en seco y se quemarán.
Función:

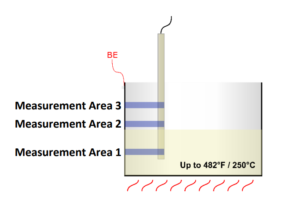

El sensor KF se monta verticalmente en una tolva y se extiende hacia abajo dentro del recipiente.
- Área 1: Cuando se activa la señal baja, el sensor envía una señal indicando que el nivel de aceite en el tanque es bajo y solicita más aceite.
- Área 2: Cuando se activa la señal alta, el sensor envía una señal indicando que el tanque está lleno y se debe detener el llenado.
- Área 3: Si se activa la señal de nivel muy alto, el sensor dispara una alarma. Nunca se debe alcanzar un nivel muy alto. Se puede realizar un apagado de emergencia de las bombas de llenado y otros equipos o la evacuación de los empleados.
El área de medición del sensor está bien definida incluso con material adherido al sensor o a la pared del recipiente. La longitud de la sonda y las áreas de medición pueden personalizarse (incrementos de 50 mm).
Piezas Necesarias:

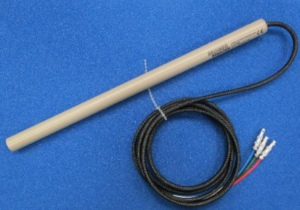

Sensor: KFS-53-15-300-15/85/130-PEEK-D16-X02-Y55 KF0563

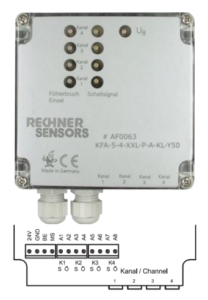

Amplificador: KFA-5-4-XXL-P-A-KL-Y50 AF0063
Adaptador de Montaje: 16 mm-3/4”NPT-V4A SA7004
Instalación:
- Instale la sonda en su tanque.
- Conecte el sensor al amplificador KF.
- ¡Conecte el cable BE!
- Conecte la fuente de alimentación.
- Ajuste el sensor.
Ajuste: El sensor se ajusta después de montarlo en el tanque y llenar el tanque al nivel máximo de llenado.
El ajuste se realiza en este orden:
- Localice el potenciómetro de ajuste de sensibilidad en el amplificador. El potenciómetro de ajuste real está ubicado debajo de la placa frontal del amplificador. La placa frontal se retira con cuatro pestillos de resorte ubicados en las esquinas de la unidad.
- Sumerja completamente el sensor hasta el punto de conmutación superior (área 3) en aceite después de montar el sensor en el tanque.
- Restablezca la sensibilidad del sensor girando el potenciómetro en sentido antihorario 20 vueltas completas, o hasta que el LED del sensor cambie a verde (lo que ocurra primero).
- Ajuste el sensor al producto que desea detectar girando el potenciómetro en el sentido horario hasta que el LED del sensor cambie a amarillo.
- Agregue 1/4 de vuelta por seguridad girando el potenciómetro 90 grados adicionales en sentido horario.
- Repita los pasos 3-6 para cada punto de conmutación (canal) utilizado.
El sensor KF0563 tiene 3 conectores:
Azul = Channel 1
Rojo = Channel 2
Verde = Channel 3
