Los modelos de SIGLENT SDS1000X-E de cuatro canales (modelos SDS1104X-E y SDS1204X-E) y los osciloscopios SDS1000X-U se basan en plataformas digitales muy similares y comparten muchas características. Tienen algunas diferencias que podría ser importante comprender antes de seleccionar el producto adecuado para su aplicación.

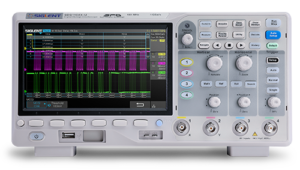

SDS1104X-USDS1104/SDS1204X-E

Principales diferencias.

Estas son las principales diferencias (La nota XE se usa para representar los modelos de osciloscopios SDS1104/SDS1204X-E y XU se usa para el modelo SDS1104X-U):

  • Escala vertical mínima de 500 uV/div (XE) frente a 1 mV/div (XU)
  • Cantidad 2 convertidores analógico a digital (XE) frente a Cantidad 1 convertidor analógico a digital (XU):

Los XE pueden mantener una frecuencia de muestreo más alta con los cuatro canales activos. 500 MSa/s, cuatro canales activos (XE) frente a 250 MSa / s de cuatro canales activos (XU)

  • Cantidad 2 módulos de memoria de 14 MPt (XE) frente a Cantidad 1 módulo de memoria de 14 MPt (XU):

Los XE tienen más puntos de datos por canal en algunos casos. 14 MPts por canal cuando (CH1 o CH2) Y (CH3 o CH4) están activos (XE), 7 MPts por canal cuando

(CH1 y CH2) y/o (CH3 y CH4) (XE) frente a 14 MPts por canal para un canal activo (XU), 7 MPts por canal cuando dos, tres o cuatro canales están activos (XU)

  • Control y gráficos de Bode Plot en pantalla (XE) vs. Ninguno (XU)
  • Control de generador de funciones externo opcional (XE) vs. Ninguno (XU)
  • Función opcional de lógica/MSO de 16 canales (XE) frente a ninguna (XU)
  • Control del navegador web (XE) vs. Ninguno (XU)

El control del navegador web proporciona un control de computadora remoto sin descarga a través de LAN.

  • FFT de 1 Mpt (XE) frente a FFT de 128 kPt (XU):

Más puntos de datos proporcionan una mejor resolución de frecuencia.


Si usted está trabajando en cualquier aplicación en la que le podamos ayudar o tiene alguna pregunta, por favor háganoslo saber. Ofrecemos soporte técnico gratuito para ayudarle a escoger el mejor equipo para su aplicación.
