Instalación de Celdas de Carga
Tema 2- Conexiones mecánicas, fricciones, verificación correcta instalación.
Para una correcta medición del peso en un sistema de celdas de carga, se debe verificar:
- Conexiones mecánicas
- Evitar fricciones
- Si fuera el caso, verificar las tuberías del silo.

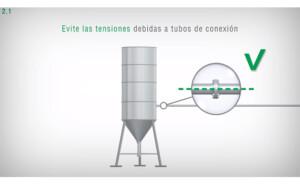

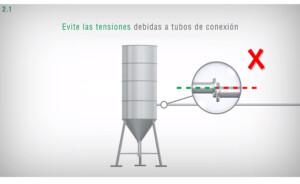

Cuanto menos fricciones estén presentes en la estructura pesada, mayor será la precisión del sistema de pesaje en presencia de tuberías. Antes de sujetar un tubo a la estructura de pesaje, compruebe que el mismo esté cerca y alineado al orificio o tubo al que se va a sujetar.

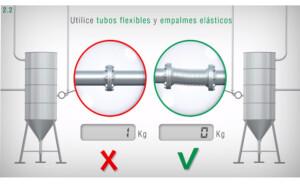

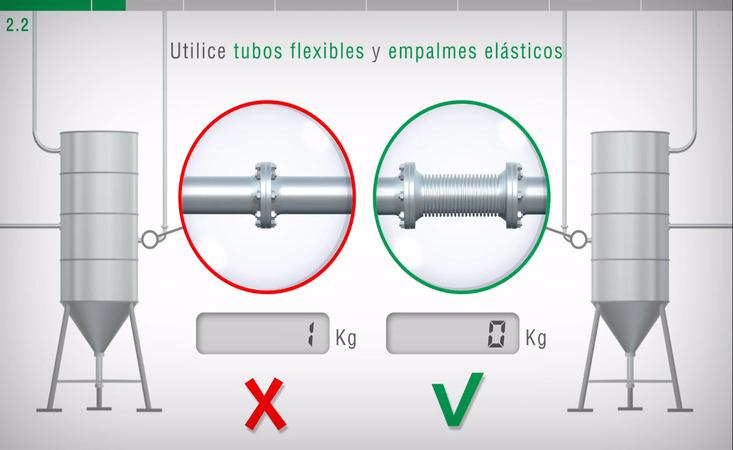

Es posible limitar las fricciones utilizando tubos flexibles y empalmes elásticos o de boca libre con protección de hule por ejemplo de tipo fuelle.
Como alternativa coloque el primer soporte de anclaje en el tramo horizontal lo más lejos posible de la estructura pesada a una distancia de al menos 40 veces el diámetro del tubo.

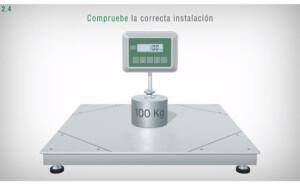

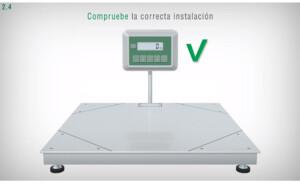

Para comprobar la correcta instalación mecánica del sistema de pesaje, hay que poner a cero el indicador de peso, aplicar una fuerza al sistema y retirarla, el indicador deberá volver a cero.
En caso de sistema de pesaje con varias celdas de carga, repita esta operación por cada una de ellas con el sistema cargado. Los valores del peso serán similares en cada celda y con el sistema sin carga serán cero.
