Instalación de Celdas de Carga.

Tema 1 – Capacidad, punto de apoyo, celdas de carga “Off-center”



Para un correcto montaje de las celdas de carga de off center, verifique los siguientes puntos:

  • Planitud e indeformabilidad de la superficie de apoyo.
  • Cumplimiento de los puntos de apoyo y sentido de la carga
  • Correcta utilización de las celda de carga.

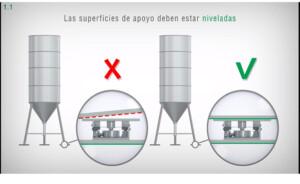

Compruebe que las superficies de apoyo de las celdas de carga están niveladas y en el mismo plano.

las superficies de apoyo deben de estar niveladas - celdas de carga - Laumas

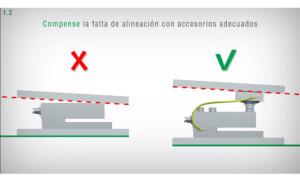

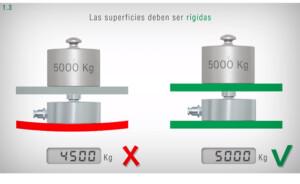

Utilice accesorios de montaje adecuados para compensar una posible ligera falta de alineación de las superficies de apoyo, las cuales deben ser suficientemente rígidas y teóricamente indeformables.

compense la falta de alineación con accesorios adecuados - celdas de carga - Laumas las superficies deben ser rigidas - celdas de carga - Laumas

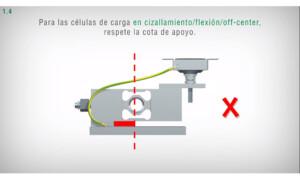

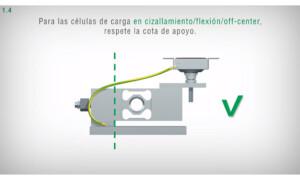

Para las celdas de carga de cizallamiento de flexión u off center hay que respetar el punto de apoyo indicado en la hoja de datos.

para las celdas de carga respete la cota de apoyo - celdas de carga - Laumas para las celdas de carga respete la cota de apoyo correcta - celdas de carga - Laumas

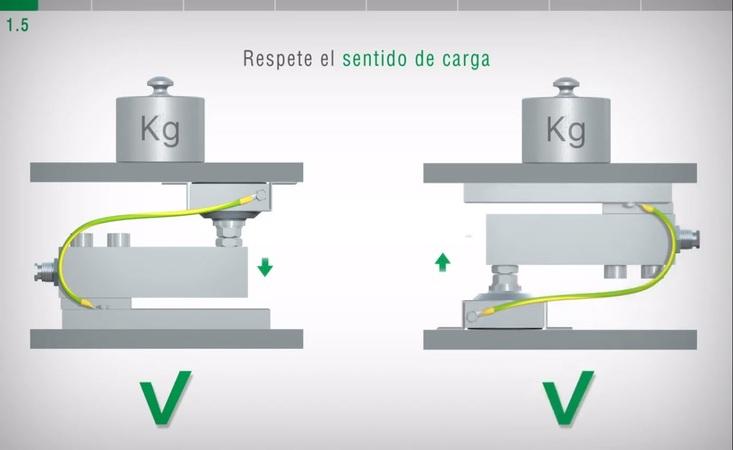

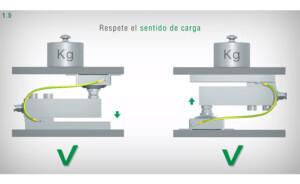

Presté atención al sentido de carga indicado en la hoja de datos o en el cuerpo de la celda ya que el mismo debe estar orientado en la misma dirección de la fuerza aplicada.

respete el sentido de la carga - celdas de carga - Laumas

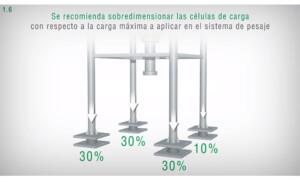

Por razones de seguridad se recomienda utilizar las celdas de carga hasta un máximo del 70% a 80% de su capacidad nominal, en caso de pesaje de estructuras con cuatro patas tenga en cuenta que la carga no se distribuirá uniformemente sobre las mismas y del 85% al 90% de la carga aplicada se descargara en tan sólo tres patas y las celdas de carga.

se recomienda sobredimencionar las celdas de carga con respecto a la carga maxima a aplicar en el sistema de pesaje - celdas de carga - Laumas

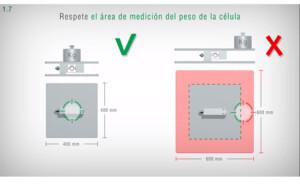

Para plataformas pueden usarla correctamente dentro del área indicada en la hoja de datos, por ejemplo utilizando una celda garantizada para un área de 400 x 400 milímetros estamos seguros de la precisión de la medición aplicando una fuerza peso en cualquier punto de una estructura de ese tamaño, si se instala una estructura de mayor tamaño con respecto a lo indicado en la hoja de datos o si se aplica un objeto que sobresale de la estructura se puede dañar la celda de carga off center y en todo caso obtener un valor de peso incorrecto.

respete el área de medición del peso de la celda - celdas de carga - Laumas

Si tienes dudas en algún punto o requieres mas ayuda con gusto te asesoramos en soporte@logicbus.com
