Instalación de Celdas de Carga.

Tema 3 – Conexión de celdas en paralelo; cable 6 hilos y 4 hilos; distancia de cables de conexión.

Para conectar varias celdas de carga en paralelo se recomienda utilizar:

  • Una caja de conexiones con terminales a tornillos
  • Una caja sumadora o ecualizadora con terminales a tornillo
  • Un transmisor multicanal

Se recomienda que utilice prensa cables para las conexiones de entrada y salida de la caja sumadora o del transmisor multicanal.

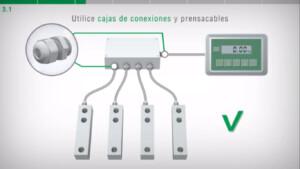

caja conexiones

Los cables de extensión utilizados para la conexión deben ser con recubrimiento aislante, se recomienda utilizar un cable de seis hilos con cable de referencia (Sense), capaz de compensar la caída de tensión debida a la distancia entre equipos, preferentemente deberá estar solo en la canaleta y colocado lo más lejos posible de los cables de potencia.

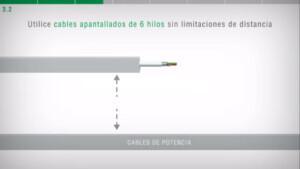

recubrimiento de cables

Si se utilizan cables de conexión de 4 hilos la sección mínima debe ser de un milímetro cuadrado, preferentemente con una longitud máxima de 300 metros.

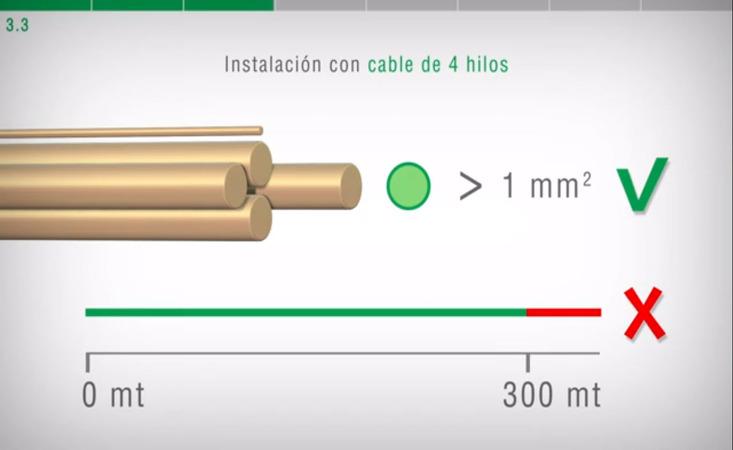

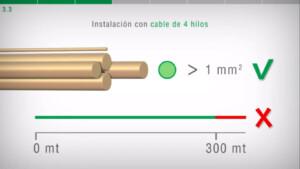

grueso del cable
