Imagen sobre cómo Leer una Entrada Analógica en PLC's Controllino

Este ejemplo le muestra cómo leer la entrada analógica de su dispositivo Controllino a través de la comunicación en serie. Para hacer esto, debe conectar el potenciómetro en una entrada analógica y establecer una comunicación en serie entre su tarjeta de PLC Controllino y su computadora que ejecuta el software Arduino (IDE).

¡INFORMACIÓN IMPORTANTE!
Por favor, seleccione la placa de destino adecuada en Herramientas-> Placa-> Controllino MINI / MAXI / MEGA antes de subir a su CONTROLLINO.
(Consulte https://github.com/CONTROLLINO-PLC/CONTROLLINO_Library si no ve los CONTROLLINO en el menú IDE de Arduino Herramientas-> Tablero ).

HARDWARE REQUERIDO

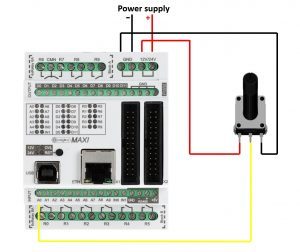

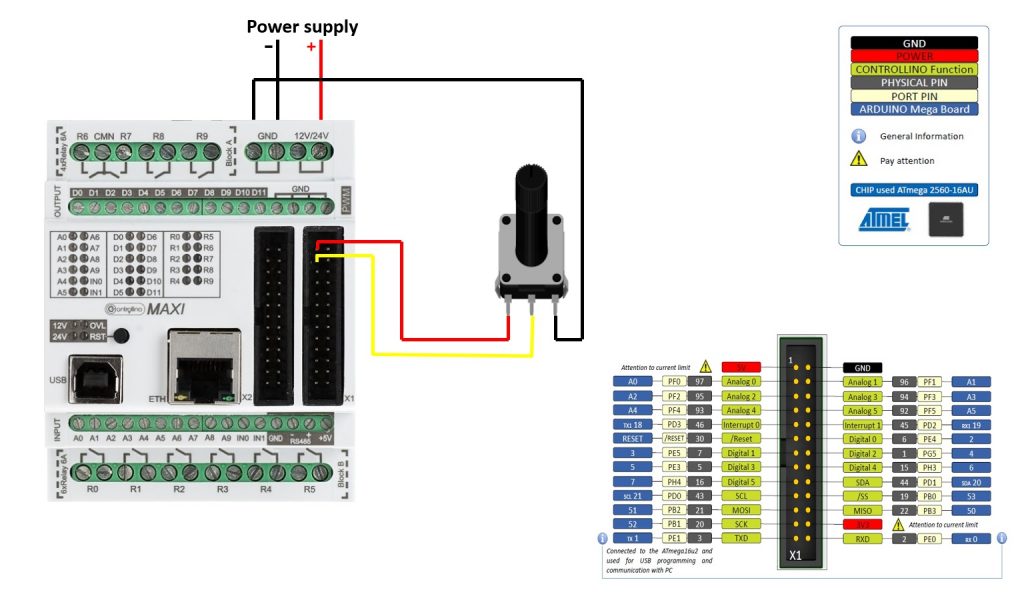

CIRCUITO



Código

#include <Controllino.h>
/ * El uso de la biblioteca CONTROLLINO le permite usar los alias CONTROLLINO_xx en su boceto. * /
// la rutina de configuración se ejecuta una vez cuando presionas restablecer:
configuración vacía () {
// inicializar pin necesario como pin de entrada
pinMode (CONTROLLINO_A0, ENTRADA);
// inicializar la comunicación serial a 9600 bits por segundo:
Serial.begin (9600);
}
// la rutina de bucle se ejecuta una y otra vez para siempre:
bucle de vacío () {
// lee la entrada en el pin analógico 0:
int sensorValue = analogRead (CONTROLLINO_A0);
// imprime el valor que lees:
Serial.println (sensorValue);
retraso (1); // retraso entre lecturas para estabilidad
}





Nota *

El encabezado del pin está funcionando en niveles de 5V TTL. Los niveles de tensión superiores a 5,5 V pueden dañar permanentemente el Controllino.
