Calex ha diseñado un sistema de monitoreo y alarma de temperatura para una empresa líder en la molienda de harina con el objetivo de prevenir incendios y explosiones.
El grano pasa a través de una serie de pares de rodillos que lo muelen progresivamente hasta convertirlo en harina fina. Los rodillos están ajustados finamente a una separación óptima; si están demasiado juntos, se genera un calor excesivo por fricción, que si no se controla, puede hacer que la temperatura de los rodillos se vuelva críticamente alta. El polvo de harina, altamente combustible, puede entonces encenderse, causando un incendio o una explosión devastadora. Además del riesgo para la seguridad, esto puede llevar a costosos tiempos de inactividad.

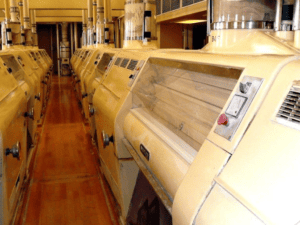

Calex ha trabajado estrechamente con este cliente para especificar un sistema de 120 sensores de temperatura infrarrojos PyroBus, con dos sensores monitoreando cada una de las 60 máquinas en la sala de molienda. Todos los 120 pirómetros están conectados a través de una red RS485 a una PC, que proporciona indicación de temperatura, alarmas y registro de datos.
El sistema fue seleccionado para el programa de seguridad del cliente como parte de las Regulaciones de Sustancias Peligrosas y Atmósferas Explosivas 2002 (DSEAR).

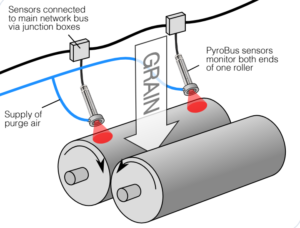

Dos sensores PyroBus (modelo PB21) están dirigidos a la superficie de molienda de un rodillo en cada máquina. Monitorear ambos extremos del rodillo ayuda a garantizar que una temperatura peligrosa en solo un extremo sea detectada adecuadamente.
Los sensores están conectados en cuatro grupos de treinta, en una disposición en cadena utilizando cajas de conexiones. Cada grupo de sensores tiene su propia fuente de alimentación y está conectado a un repetidor RS485 aislado, por lo que una falla o sobrecarga de energía en un grupo no afectará al resto de la red. Los cuatro grupos están conectados a una PC a través de un convertidor RS485/RS232.
Se proporcionan cuatro módulos de salida de relé de alarma, uno para cada grupo de sensores. Cada módulo proporciona cuatro salidas de relé de alarma: alarmas audibles y visibles para niveles de temperatura de advertencia y crítica. Un módulo tiene una salida de relé única que se activa con cualquier alarma; esto puede conectarse a una baliza en la sala de control y/o a un sistema de notificación por mensaje de texto.
Se instala el software personalizado CalexSCADA en la PC. Este software lee de cada sensor, controla las salidas de alarma y muestra simultáneamente las 120 temperaturas medidas. El usuario puede hacer clic en una lectura de temperatura para ver una ventana emergente que muestra información detallada sobre cada par de sensores y gráficos de historial de temperatura. El software también registra la temperatura medida, la temperatura del sensor y el estado de la alarma a intervalos de 5 minutos en el disco duro de la PC.

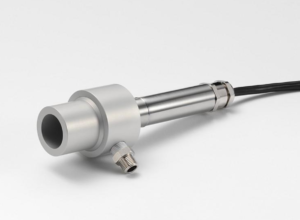

Dado que los sensores pueden estar muy cerca de la superficie del rodillo, el amplio campo de visión de 2:1 del modelo PB21 de menor costo proporciona buenos resultados. Como todos los sensores de temperatura infrarrojos, las lecturas pueden verse afectadas por la contaminación en la lente, por lo que para ayudar a mantener la lente limpia y asegurar la máxima precisión, se usa un collar de purga de aire con cada sensor. Este cliente ha diseñado un montaje especial para encajar en la rosca interna en la abertura de la purga de aire.

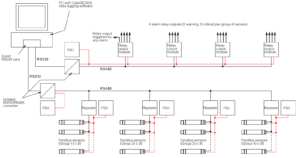

DIAGRAMA DE RED
SOFTWARE

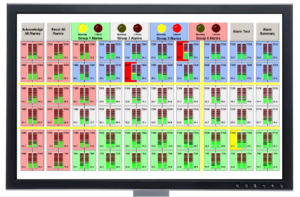

Captura de pantalla que muestra la pantalla principal de CalexSCADA:
CARACTERÍSTICAS DE LA PANTALLA PRINCIPAL
- Indicación de temperatura y alarma para todos los sensores simultáneamente
- Sensores mostrados en grupos codificados por colores según la disposición de la red
- Indicación del estado de salida del relé de alarma
- Reconocer y restablecer todas las alarmas
- Acceder a la pantalla de prueba de alarma y a la pantalla de resumen de alarmas
- Hacer clic en cualquier indicador de temperatura para acceder a la pantalla de detalles del sensor
CARACTERÍSTICAS ADICIONALES
- Pantalla de detalles del sensor (no mostrada) que muestra lecturas de temperatura, tipo de sensor, número de serie y dirección Modbus
- Ajuste del punto de ajuste de alarma para todos los sensores, por sensor o por grupo
- Reconocer y restablecer alarmas por grupo
- Gráficos que muestran el historial de temperatura de la última hora, por sensor
- Registro de datos y alarmas
