Los ingenieros enfrentan constantemente desafíos asociados con la fidelidad de la señal. La depuración, el análisis y la visualización de problemas con pequeños detalles de la señal se están convirtiendo en una parte cada vez más importante de las pruebas de I+D en muchas industrias. Encontrar las mejores herramientas para el análisis de la fidelidad de la señal es una parte crucial para resolver problemas rápidamente. Muchos osciloscopios ahora ofrecen ADCs de alta resolución o modos especiales para ayudar a los ingenieros en estas tareas. Los osciloscopios HD de SIGLENT combinan un ADC de 12 bits con un front-end especialmente diseñado que permite a los ingenieros capturar y visualizar pequeños detalles de la señal con capacidades flexibles y poderosas. Estas capacidades se ofrecen desde 70 MHz hasta 4 GHz para abordar la mayor variedad de requisitos de fidelidad de la señal en la industria. Descubre más sobre cómo los osciloscopios HD de SIGLENT han sido diseñados desde cero para la calidad de la señal.
Diseño del Osciloscopio para la Fidelidad de la Señal:
Los ADCs de 12 bits son solo el comienzo
La Resolución Verdadera es equivalente al número de bits capturados por el ADC para cada muestra. Se discuten a menudo bits adicionales de resolución como resultado del filtrado o el promedio.

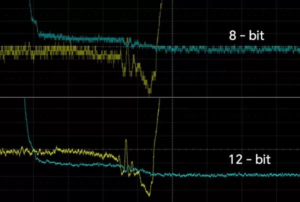

El ADC de 12 bits reduce el error de cuantificación, pero para obtener una mejor fidelidad de la señal deben tomarse decisiones de diseño cuidadosas.
Conoce las mejoras de SIGLENT en:
- Nivel de ruido
- Precisión de ganancia
- Aislamiento

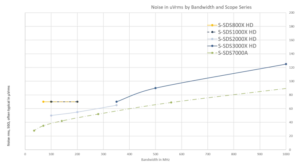

Rendimiento de ruido en el front-end:
El diseño de bajo ruido comienza con la selección de componentes, EMI y la limpieza de la energía en el front-end. El ruido aumenta con el ancho de banda y la tasa de muestreo. El ruido de un osciloscopio puede caracterizarse por rango, ancho de banda y configuración. Es importante comenzar con un buen rendimiento a ancho de banda completo y muestreo.
Técnicas de filtrado como ERES en los Osciloscopios HD de SIGLENT hacen posible intercambiar ancho de banda por ruido utilizando la memoria profunda y el sobremuestreo. Esto significa que los instrumentos de mayor ancho de banda pueden ajustarse para obtener un mejor rendimiento de ruido en diferentes anchos de banda.

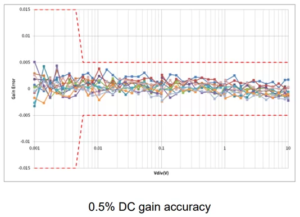

Precisión de Ganancia DC:

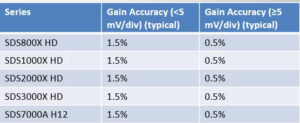

Los osciloscopios HD de SIGLENT tienen una precisión de ganancia DC de 0.5% a ≥5 mV/div. Desde la depuración básica hasta aplicaciones de rendimiento, estos osciloscopios son algunos de los más precisos disponibles.

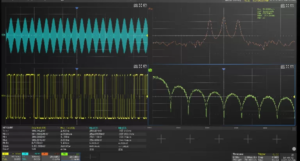

Aislamiento entre múltiples canales:
El aislamiento de canal a canal es importante porque muchas de las aplicaciones que requieren fidelidad de señal son multicanal y abarcan varios tipos de señales. Busca pequeños detalles de la señal con confianza, sabiendo que el canal vecino no está influyendo en los resultados.
Osciloscopios como el SDS2000X HD y SDS3000X HD están especificados con aislamientos tan altos como 60 o 70 dB. Esto es 30 veces el aislamiento de algunos otros osciloscopios de alta resolución.
Herramientas de Visualización:
Capturar datos con mejor fidelidad de señal es un gran comienzo. La verdadera eficiencia y utilidad provienen de llevar esa información al ingeniero de una manera simple e intuitiva. Los osciloscopios HD de SIGLENT ofrecen una mejor visualización de señales con:
- Zoom Vertical Potente
- Offset de Escala Dinámica
- FFTs de Memoria Profunda

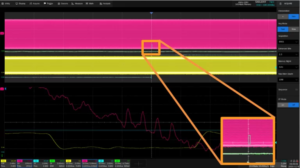

Zoom Vertical:
Con muestras de 12 bits y bajo ruido, los elementos importantes de la señal pueden estar ocultos entre píxeles en la vista estándar. Usa el zoom vertical en mediciones en vivo para identificar y capturar estas pequeñas anomalías de la señal.
Combina con modos de persistencia y disparo de zona para manejar rápidamente desafíos de depuración complicados.

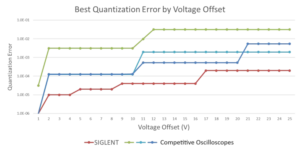

Offset de Escala Dinámica:
Con algunas de las escalas y offsets más amplios disponibles, los osciloscopios HD de SIGLENT permiten a los ingenieros usar rangos más precisos al buscar pequeños detalles de la señal en señales más grandes. Mostrado por el offset de voltaje aquí, los ingenieros pueden obtener una disminución de error de 10 veces o más porque pueden acceder a una señal con un rango más ajustado.
Sin el rango adecuado, gran parte de la ventaja de las mediciones de 12 bits se perdería. Mejora cómo visualizas la fidelidad de la señal con mejores opciones de rango combinadas con nuestra vista de zoom vertical.

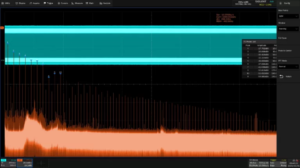

FFTs de Memoria Profunda:
Los osciloscopios HD de SIGLENT comienzan con FFTs de 2 millones de puntos utilizando datos de 12 bits. Esto mejora la precisión y los niveles de ruido. Combina con filtrado y nuestro diseño para la calidad de la señal para la depuración EMI y RF.
Los instrumentos de las series SDS3000X HD y SDS7000A proporcionan FFTs aún más profundas para mediciones de alta fidelidad y amplio ancho de banda.
Utiliza herramientas que incluyen picos y marcadores para analizar aún más estas señales en el dominio de la frecuencia.
