Su completo laboratorio de ensayo y medida
Puede usar su PicoScope Serie 2000 como un osciloscopio avanzado, analizador de espectro, generador de funciones, generador de forma de onda arbitraria y decodificador de protocolo listo para usar. Los modelos de señal mixta también agregan un analizador lógico de 16 canales. Un laboratorio de electrónica completo en una unidad compacta, económica y alimentada por USB.

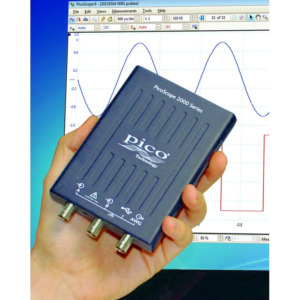

El PicoScope 2204A es un osciloscopio basado en USB de 2 canales con un generador de forma de onda arbitraria integrado.
Es una pieza de hardware sin pretensiones. Es mucho más ligero de lo que cabría esperar. Dicho esto, tiene una excelente calidad de construcción. Mientras que la luz, nunca pensé que se iba a desmoronar. Las sondas son de excelente calidad. Creo que las sondas para un osciloscopio de bajo costo son la parte más crítica.
El PicoScope Serie 2000: 2204A está completamente alimentado por USB. Eso significa que puede tener una solución de alcance portátil, asumiendo que tienes una computadora portátil para manejarlo.
En cuanto a las especificaciones, obtienes dos canales de osciloscopio a 10 MHz con una frecuencia de muestreo máxima de 100 MS/s por segundo. La memoria incorporada es de solo 8 kS. Sin embargo, admite un modo con transmisión por USB para obtener adquisiciones más largas en bases de tiempo más lentas. Por el precio y el ancho de banda, el hardware de adquisición es razonable.

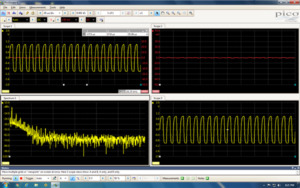

Múltiples Vistas
Ser una aplicación para PC trae el beneficio de múltiples pantallas o vistas. No está limitado a una sola retícula tratando de meter todo en una pantalla pequeña. La aplicación PicoScope puede mostrar múltiples ventanas gráficas al mismo tiempo.

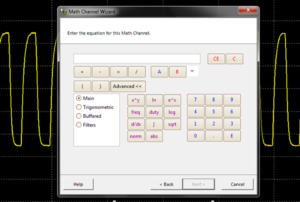

Canales matemáticos personalizados
Los osciloscopios de clase más asequibles de la actualidad ofrecen matemáticas básicas de forma de onda. Invertir, sumar, restar, tal vez múltiples dos canales. Una vez más, el software Picoscope va más allá de la clase asequible. Puede definir sus propias ecuaciones.

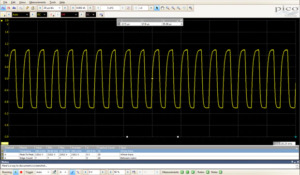

Mediciones
El software PicoScope contiene todas las mediciones esenciales de temporización y voltaje que esperaría encontrar. Un aspecto que me gusta es la capacidad de “compuertas” de las mediciones. En esta captura de pantalla, he colocado reglas (los cuadrados pequeños en la parte inferior de la cuadrícula) alrededor del punto de activación. La medida “Recuento de bordes” solo cuenta cuántos bordes ve entre las reglas.
Cuando las mediciones están activadas, una tabla proporciona estadísticas sobre cada una de ellas. Este detalle es el tipo de característica que normalmente solo se ve en osciloscopios independientes de mayor rendimiento o mayor costo.

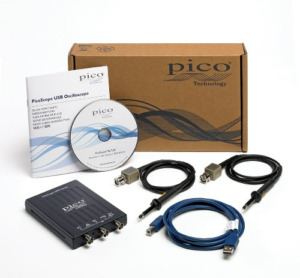

Unboxing: PicoScope Serie 2000
