TEDS son las siglas de Transducer Electronic Data Sheet. Es un dispositivo EEPROM integrado en el sensor o en el conector del sensor que contiene información de calibración, como el número de serie, las fechas de calibración y otros factores de calibración. TEDS se introdujo como IEEE P1451.4 en 1997 y estableció el concepto de “transductores inteligentes”. Estos chips almacenan datos de calibración importantes que facilitan las comunicaciones entre los sensores y sus instrumentos, lo que reduce en gran medida el trabajo de calibración y configuración que debe realizar el usuario. Es una tecnología conveniente que permite a los usuarios evitar el tedioso proceso de calibrar un sensor con un instrumentof. Esto evita posibles confusiones, ahorra tiempo y energía y hace que el sensor sea una verdadera experiencia “plug and play“.

VENTAJAS DE UN SISTEMA CON TEDS

  • TEDS agiliza la configuración de un sensor con un instrumento al permitirle pasar por alto los complicados pasos de calibración. Esto le brinda un sistema listo para usar, plug-and-play y disminuye en gran medida la oportunidad de errores de escala y calibración.
  • TEDS facilita múltiples sensores para un instrumento, lo que lo hace rentable, fácil de solucionar y simple de operar

Sensores y soluciones FUTEK que son compatibles con TEDS:

SENSORS
TYPE EXAMPLES
Load Pancake; S-Beam; Load Buttons; Load Washers; Threaded Rod, Donut Load Cell
Torque Reaction and Rotary Torque; Socket Extension Torque
Pressure Miniature; Male/Female Port
SOLUTIONS
TYPE EXAMPLES
Displays Digital Panel Mount; Hand Held
SENSIT Test and Measurement Software

¿Cómo se implementa TEDS?

SENSORES

Un solo chip TEDS está incrustado dentro del conector del sensor, como DB9 o 12-Pin Binder. Alternativamente, el chip está incrustado dentro del cuerpo del sensor.

INSTRUMENTOS

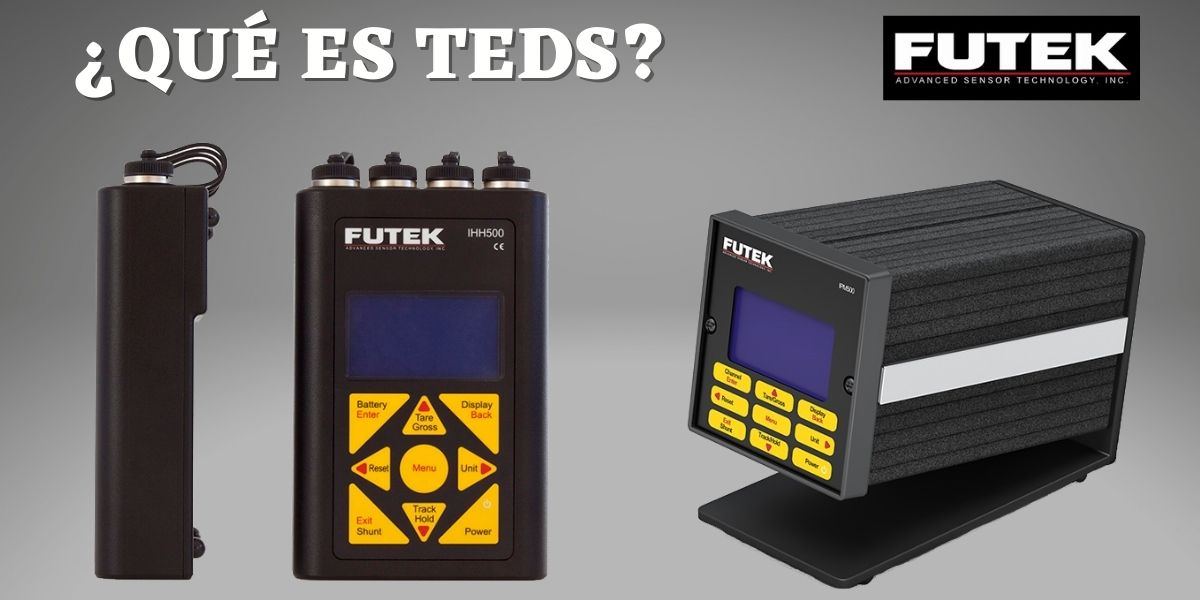

Las pantallas FUTEK como la IPM650 (pantalla de montaje en panel inteligente) y la IHH500 (pantalla de mano inteligente) están equipadas con TEDS durante la fabricación, por lo que no es necesario realizar modificaciones. IPM650 e IHH500 pueden leer datos de TEDS al inicio o cargándolos a través del menú. Además, los datos de TEDS crearán automáticamente un canal personalizado que está programado específicamente para su sensor, lo que permite un uso fácil e inmediato.

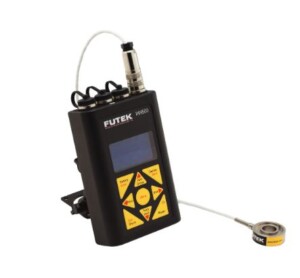

IHH500

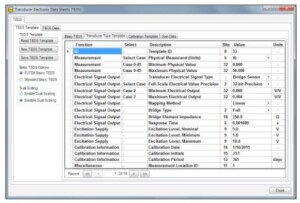

SOFTWARE SENSIT

Los usuarios del software SENSIT tienen la capacidad de leer y escribir información TEDS en sus sensores creando nuevas plantillas. Esto permite a los usuarios editar los datos en el chip si necesitan una configuración diferente.software SENSIT

COMPONENTES NECESARIOS:

  • Chip
  • IHH500/IPM650
  • Software de prueba y medición SENSIT
  • Cable USB IHH500 (FSH03570) o cable USB IPM650 (GOD04123)
