Actualmente, el término “analizador de redes” se utiliza para describir herramientas de una variedad de “redes”.
Los analizadores de redes vectoriales se utilizan para probar las especificaciones de los componentes y verificar las simulaciones de diseño para asegurar que los sistemas y sus componentes funcionen correctamente juntos.
Un ejemplo práctico es el uso del teléfono celular o móvil que funciona en una red 3G o 4G, el uso de “redes” Wifi o LAN inalámbricas, así como las computadoras y servidores que están configurados en “redes” que están vinculadas entre sí a la nube.
Para cada una de estas “redes”, existe una determinada herramienta de análisis de red (Vector Network Analyzer) que se utiliza para verificar el rendimiento, trazar un mapa de las zonas de cobertura e identificar las áreas problemáticas.
Durante el desarrollo del producto los ingenieros de integración y desarrollo al igual que los ingenieros de pruebas suelen emplear VNA en diferentes etapas del desarrollo del producto, posteriormente los diseñadores de componentes deben corroborar el rendimiento de sus componentes para asegurarse que el rendimiento del sistema cumple con las especificaciones requeridas.

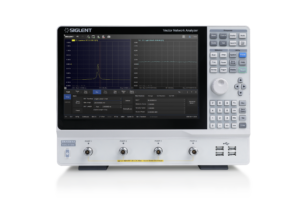

Se utilizan analizadores de redes vectoriales en las líneas de fabricación para asegurar que los productos cumplan con las especificaciones, antes de que sean enviados y utilizados por sus clientes.
¿Cómo funciona un analizador de redes vectoriales (VNA)?
Un analizador de red vectorial contiene una fuente, que se utiliza para generar una señal de estímulo conocida y un conjunto de receptores, que se utilizan para determinar los cambios en este estímulo provocados por el dispositivo bajo prueba o DUT.
Por lo tanto la señal de estímulo se inyecta en el dispositivo bajo prueba y el analizador de red vectorial mide la señal que se refleja desde el lado de entrada como la señal que pasa al lado de salida del dispositivo bajo prueba. Los receptores de Vector Network Analyzer miden las señales resultantes y las comparan con la señal de estímulo conocida. Los resultados medidos son luego procesados por una PC interna o externa y enviados a una pantalla.
¿Para qué se utiliza un analizador de redes vectoriales?
Los analizadores de redes vectoriales realizan dos tipos de mediciones, la primera es la medición de transmisión la cual pasa la señal de estímulo del analizador de redes vectoriales a través del dispositivo bajo prueba el cual está medido por los receptores del Analizador de redes vectoriales en el otro lado.
El segundo tipo, es la medición de parámetros S de transmisión, los más comunes son S21 Y S12 (Sxy PARA más de 2 puertos). Algunos otros ejemplos de medidas de transmisión incluyen ganancia, pérdida de inserción / fase, longitud / retardo eléctrico y de grupo. Realizando una comparación las mediciones de reflexión miden la parte de señal de estímulo del VNA que incide sobre el dispositivo bajo prueba pero este no pasa a través de él. Sin embargo, la medición de la reflexión mide la señal que viaja hacia la fuente debido a las reflexiones.
