Las HMIs o interfaces hombre-máquina (human-machine interface en inglés) son paneles o pantallas, actualmente táctiles y a color con la cual un usuario u operador pueden entrar en contacto con una máquina, sistemas o proceso industrial, de ahí su nombre.

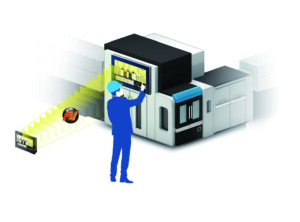

Básicamente una pantalla HMI es el medio por el cual un ser humano puede interactuar con una máquina de manera sencilla usando sus manos desde un punto centralizado, ya sea por medio de botones, teclados, algún mouse, sliders, indicadores, o cualquier otro medio de interacción que se le pueda conectar para facilitar al usuario su labor.
Tipos de HMI
Dada la gran variedad de ofertas que hay en cuanto a HMI, es un tanto difícil clasificarlas pero principalmente se dividen en 2 grandes ramas:
1. HMIs con touchscreen o táctiles
Son todas las HMIs que al igual que los teléfonos inteligentes son de pantalla táctil, normalmente son a color, pero se pueden llegar a encontrar algunas en blanco y negro, también se puede subcategorizar por gamas y precios pero esto al final no siempre debe ser tomado en cuenta pues HMI de alta saben tener tantas o mas funciones que una gama alta, las funciones que cada una de estas HMI incluyen permiten diseñar interfaces, programas y proyectos muy a la medida según el requerimiento
2. HMIs con botones
Son todas las HMI que para poder interactuar con ellas se hace uso de botones, interruptores, y cualquier otra forma que no sea por medio de touchscreen, normalmente son monocromáticas pues suelen ser HMI muy básicas pero también se pueden llegar a encontrar a color aunque son muy escasas, casi todas estas saben ser muy básicas y con funciones muy definidas
Normalmente las HMIs más comunes de encontrar en la industria son las táctiles a color y todas ofrecen más o menos las mismas características, a continuación desglosamos algunas características importantes:
-
Panel: El tamaño de la pantalla en diagonal normalmente se mide en pulgadas (siendo los tamaños más comunes 4.3, 7, 10 y 15”) y también se debe indicar la relación entre largo y algo (por ejemplo 4:3)
-
Memoria: Es la capacidad de almacenamiento de la HMI donde la más común es de 128MB
-
Alimentación: La conexión de las HMI se alimentan de corriente directa por medio de 24v
-
Puertos de comunicación: Depende de cada proyecto los puertos de comunicación que se elegirán para usar la conexión por ejemplo de un PLC a la HMI, las más trabajadas en la industria son RS232/485, USB y Ethernet
-
Tipo de montaje: Las HMIs suelen montarse en panel o lugares ranurados ya que se empotran en una línea de producción o un gabinete para evitar la manipulación de los trabajadores sin embargo hay opciones de HMI portátiles.
Aplicaciones e Industrias

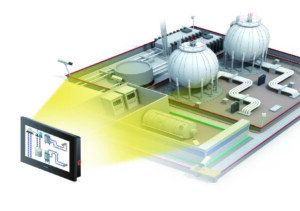

Las HMI suelen encontrarse en todo tipo de industrias, y sus aplicaciones son muy diversas, a continuación ponemos algunos ejemplos de Industrias y Aplicaciones:
Industrias:
- Alimentos y bebidas
- Farmacéutica
- Manufacturera
- Electrónica
- Automotriz
- Construcción y cementera
- Aeronáutica
- Agrícola y forestal
- Aplicaciones:
-
Alarma, Tendencia, Registro de datos, Correo electrónico, Cámara
-
Establecer el valor de umbral para monitorear el estado del sistema
-
Envíe mensajes importantes a los destinatarios a través de una alarma activada
-
Adjunto la información de la alarma y la imagen de la cámara capturada en el sitio.
-
Los datos se pueden exportar a la ubicación asignada automáticamente.
- Control de seguridad y protección.
- Protección de los derechos de propiedad intelectual.
- Pagar a plazos.
- Actualizar cuentas de usuario / contraseñas a través de almacenamiento externo.
- Retardo encendido-apagado.

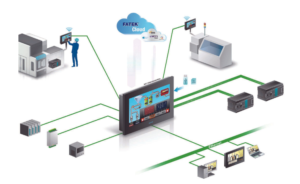

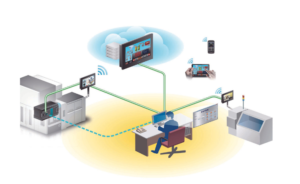

Monitorización y control remotos
- Paso de PLC
- VNC
- Servidor FTP
- Configuración remota
Transferencia de datos
- Multi-Link, se puede acceder al PLC conectado a la HMI maestra mediante la HMI esclava
- Transferencia de datos desde una fuente predefinida a una dirección de destino en condiciones definidas por el usuario
- Pasarela Modbus
- Protocolo definido por el usuario
Actualmente con la industria 4.0 se está volviendo muy necesario contar con funciones IoT en las HMIs, por ejemplo fatek ofrece estos servicios los cuales puedes conocer en nuestra página web.
