Los relés de estado sólido son silenciosos y ofrecen una vida útil extremadamente larga. Se suelen utilizar los SSR debido a una necesidad de conmutación especializada. Debido al costo, los relés mecánicos son una mejor opción para la mayoría de las aplicaciones.
PRECAUCIONES
Es posible que los SSR no funcionen correctamente cuando se someten a entornos radiactivos. Es posible que se requiera aire forzado para lograr la máxima capacidad de carga. NCD NO recomienda accionar ningún relé con la máxima capacidad nominal de carga. NCD no puede verificar las afirmaciones del fabricante sobre las capacidades de carga. Los controladores de relé de estado sólido NCD NO se han probado a las cargas nominales. Los relés de estado sólido deben seleccionarse cuidadosamente, los relés de estado sólido de CA y CC no se pueden usar indistintamente.
Los relés de estado sólido requieren una carga mínima y NO funcionarán correctamente a menos que se cumplan los requisitos de carga mínima. Es posible que se requiera un circuito amortiguador externo para ciertas aplicaciones. Si un dispositivo se enciende, pero no se apaga, esto generalmente indica la necesidad de un circuito amortiguador externo. Esto puede indicar que no se han cumplido los requisitos de carga mínima.
Tipo A: Crydom D2W202F
- 2A 240VAC SPST normalmente abierto
- Activar cruce por cero
- Circuito amortiguador incorporado
- Para uso con cargas resistivas
- Cambio de CA SOLAMENTE
- .06A Carga mínima requerida
- Temperatura de funcionamiento de -30 a 80 ° C
Tipo B: Crydom CX240D5
- 5A 240VAC normalmente abierto SPST
- Encendido de cruce por cero
- Para uso con cargas resistivas
- Cambio de CA SOLAMENTE
- .06A Carga mínima requerida
- Temperatura de funcionamiento de -30 a 80 ° C
Tipo C: Crydom CX240D5R
- 5A 240VAC normalmente abierto SPST
- Encendido aleatorio
- Para uso con cargas inductivas
- Cambio de CA SOLAMENTE
- .06A Carga mínima requerida
- Temperatura de funcionamiento de -30 a 80 ° C
Tipo D: Crydom PF240D25R
- 25A 240VAC SPST normalmente abierto
- Encendido aleatorio
- Para uso con cargas inductivas
- Cambio de CA SOLAMENTE
- .06A Carga mínima requerida
- Temperatura de funcionamiento de -30 a 80 ° C
Tipo E: Crydom PF480D25
- 25A 240VAC SPST normalmente abierto
- Encendido de cruce por cero
- Para uso con cargas inductivas
- Cambio de CA SOLAMENTE
- .06A Carga mínima requerida
- Temperatura de funcionamiento de -30 a 80 ° C

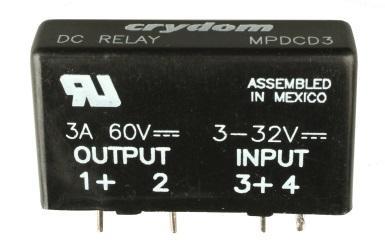

Tipo F: Crydom MPDCD3
- 3A 60VDC SPST normalmente abierto
- Para uso con cargas resistivas o inductivas
- Conmutación de CC SOLAMENTE
- .02A Carga mínima requerida
- Caída máxima de voltaje en estado de 1.5V
- Temperatura de funcionamiento de -40 a 80 ° C
Tipo G: Crydom CMX60D20
- 20A 60VDC normalmente abierto SPST
- Para uso con cargas resistivas o inductivas
- Conmutación de CC SOLAMENTE
- No se requiere carga mínima
- Caída máxima de voltaje en estado de .1V
- Temperatura de funcionamiento de -30 a 80 ° C
Tipo H: Crydom CMX60D10
- 10A 60VDC normalmente abierto SPST
- Para uso con cargas resistivas o inductivas
- Conmutación de CC SOLAMENTE
- No se requiere carga mínima
- Caída máxima de voltaje en estado de .1V
- Temperatura de funcionamiento de -30 a 80 ° C
Polaridad
NOTA: ¡Los relés de estado sólido de CA no pueden cambiar las cargas de CC! Los relés de estado sólido de CC son sensibles a la polaridad.
