Controllino MAXI Automation es la versión diseñada específicamente para las necesidades de los especialistas en automatización. Es el compromiso perfecto entre tamaño compacto y gran cantidad de entrada y salida. Su virtud central es su flexibilidad.

En este ejemplo, se mostrará el uso de las salidas analógicas reales (0-10 V) de
Controllino Maxi Automation, esta versión tiene:

2x entradas analógicas 0-10 V
2x salidas analógicas – 0-10 V (0-20 mA)

Si necesita dos salidas de corriente (0-20mA) y no de voltaje (0-10V) para su proyecto, puede cambiarlas a salidas de corriente simplemente quitando dos resistencias de 0 Ω en la placa de control de Maxi Automation. Este proceso se mostrará en los siguientes pasos.

Hardware requerido

Controllino MAXI Automatización
Fuente de alimentación de 24 V CC
Cautín
Pinzas
Computadora con el IDE de Arduino con las tarjetas y librería Controllino cargadas.

Circuito:

Controllino Maxi Pure Compatible con Arduino

Nota:
El encabezado del pin está funcionando en niveles TTL de 5V. Los niveles de voltaje superiores a 5,5 V pueden dañar el Controllino de forma permanente.

Código

Para configurar sus salidas analógicas reales para sus necesidades, puede usar el ejemplo incorporado de la Biblioteca de Controllino, o puede copiar el ejemplo de aquí abajo.

// Empieza Ejemplo

#include <Controllino.h> / * El uso de la biblioteca CONTROLLINO le permite usar alias CONTROLLINO_xx en su boceto. * /

// la función de configuración se ejecuta una vez cuando presiona reset (botón CONTROLLINO RST) o conecta el CONTROLLINO a la PC

void setup() {

// inicializa todos los pines de salida digital usados como salidas

pinMode(CONTROLLINO_AO0, OUTPUT);

pinMode(CONTROLLINO_AO1, OUTPUT);

}

// la función de bucle se ejecuta una y otra vez para siempre

void loop() {

int analogOut0 = 127; // 0 – 255 para ser configurado (0 – 10 000 mV, o 0 – 20 000 uA)

int analogOut1 = 255; // 0-255 a configurar (0-10 000 mV o 0-20 000 uA)

analogWrite(CONTROLLINO_AO0, analogOut0); // configurar la salida analógica 0 a 5V o 10mA

analogWrite(CONTROLLINO_AO1, analogOut1); // establece la salida analógica 1 en 10V o 20mA

}

Si no puede compilar el boceto, elija la placa Controllino MAXI Automation.
Para que las salidas y los relés funcionen, los pines CONTROLLINO deben configurarse como SALIDAS.

* pinMode (CONTROLLINO_xx, OUTPUT);

Pasos

En los siguientes pasos, le mostraremos cómo cambiar el voltaje a las salidas de corriente.

Paso 1: Retire la cubierta de Controllino MAXI Automation levantando los lados marcados de la cubierta con un destornillador de punta plana:

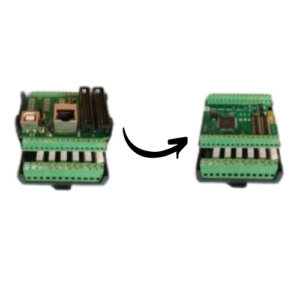

Paso 2: Retire los lados de plástico y desconecte la placa de conexión Controllino

Paso 3: Localice las dos resistencias de 0 Ω de la placa de relés Controllino:

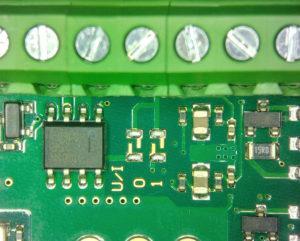

Paso 4: Para obtener las dos salidas de corriente (0-20 mA) en Controllino MAXI Automation, aplique calor y tome las pinzas para quitar dos resistencias de 0 Ω:

Para recuperar las salidas de voltaje (0-10 V), simplemente suelde las resistencias en la placa de control de automatización Controllino MAXI

Nota:
Para probar las salidas, use el ejemplo anterior o el ejemplo de la biblioteca CONTROLLINO para Controllino MAXI Automation 0-10V -> 0-20mA.

Conclusión

Para generar una señal analógica de corriente en un Controllino, es necesario seguir estos pasos:

Verifica la compatibilidad del modelo: Asegúrate de que el modelo de tu Controllino incluye salidas analógicas, ya que no todos los modelos las soportan.
Conexión del hardware: Configura correctamente el pin de salida analógica del Controllino y, si la salida nativa es de voltaje (0-10V), utiliza un convertidor de voltaje a corriente (como 4-20mA) para obtener la señal de corriente.
Programación del dispositivo: Implementa un código en el IDE de Arduino, utilizando las funciones adecuadas para enviar señales PWM o analógicas desde el Controllino. Puedes usar librerías específicas para simplificar la tarea.
Pruebas y ajustes: Verifica que la señal de corriente generada cumple con los requisitos de tu aplicación y realiza ajustes según sea necesario.

Con esta configuración, podrás generar señales analógicas de corriente para controlar dispositivos industriales como válvulas, actuadores o sensores que funcionen en rangos estándar como 4-20mA.
