Varias soluciones en un solo diseño
Las exclusivas disposiciones de montaje de doble cara con rosca M1 del Sensor de fuerza Nano le permiten medir tanto la tensión como la compresión, un gran avance en la industria para un sensor tan pequeño. También se puede montar para medir solo la compresión.
Flexibilidad de montaje única
Además de las disposiciones de montaje frontal, el Nano también cuenta con un diseño de orificio pasante pendiente de patente, que se monta sobre un eje como una estructura monolítica.
Múltiples capacidades de medición
La configuración de orificio pasante de micro varilla/cuerda en línea con una disposición de montaje M1 permite la medición de la fuerza de tensión y compresión.
Compresión montada en la parte inferior
En esta configuración, el sensor se instala en la placa de montaje y en la parte superior. Cuando se integra de esta manera, el Nano solo mide la fuerza de compresión.
Paquete pequeño, gran rendimiento

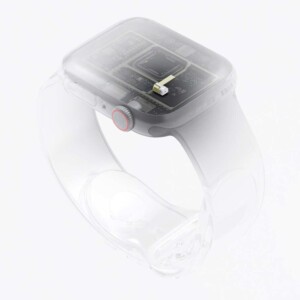

El tamaño sub-miniatura no compromete el rendimiento del Nano. Cumple con los más altos estándares de precisión de FUTEK y cumple con el punto de referencia de precisión para todos nuestros productos.
- Altura: 5mm
- Ancho: 4mm
- Peso: 0.5g
- Capacidad Máxima: 50 Libras
Bajo consumo de energía
El Nano es un ahorrador de energía. Su instrumentación de galgas extensométricas de puente completo con resistencia de 1000 ohmios admite un bajo consumo de energía, lo que abre la puerta para aplicaciones de dispositivos móviles alimentados por batería, así como configuraciones conscientes de la energía con grandes cantidades de sensores por sistema.
Listo para usarse.
Tan pronto como lo enciende, el Nano está listo para funcionar. Su instrumentación de puente completo permite la excitación de 5 V sin un tiempo de calentamiento extenso, una capacidad clave para aplicaciones donde la preparación del sistema es un factor crítico.
Hecho para R&D
Un adaptador Flextail convierte el cable flexible de cuatro conductores apto para OEM de Nano en un cable convencional, lo que elimina la necesidad de dispositivos electrónicos adicionales en la integración de desarrollo inicial.
Alta resolución y precisión

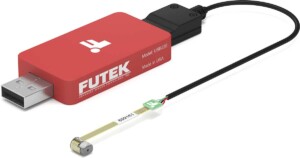

Con excitación de 5 VDC, alimentada por la instrumentación de puente completo, el Nano se integra a la perfección con la electrónica USB y SPI que garantiza una alta resolución y precisión.
Embalaje potente

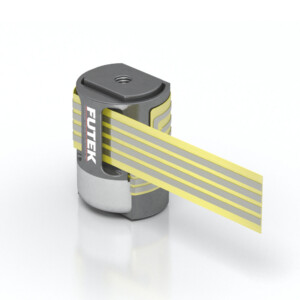

Un innovador diseño de empaque no activo, pendiente de patente, mantiene las mediciones de fuerza precisas en entornos altamente dinámicos al aislar el cable de interconexión del elemento de detección activo. También garantiza una alta durabilidad de la interconexión, lo que minimiza la posibilidad de daños durante la configuración. Corrige la carga descentrada.
La instrumentación de doble cara del Nano compensa las condiciones de carga excéntrica y las acumulaciones de tolerancia, mejorando la compatibilidad con los sistemas mecánicos.
Construido a escala
Ensamblado con la tecnología de microsoldadura patentada de FUTEK, el cuerpo del sensor y la carcasa de aleación de grado aeroespacial robusto del Nano están soldados con láser para lograr una construcción extremadamente robusta. Esto asegura una alta reproducibilidad del proceso, escalabilidad y compatibilidad con los entornos más dinámicos, de alta vibración, choque, temperatura o químicamente intensivos.
Alta frecuencia natural
Además, el diseño de baja flexión del sensor de fuerza Nano ofrece una alta frecuencia natural inigualable de 98 kHz, lo que proporciona una respuesta ultrarrápida (30-40 veces más rápida que las soluciones más grandes/comparables). La frecuencia natural está directamente relacionada con la capacidad de tiempo de ciclo del sistema robótico. La respuesta ultrarrápida de Nano beneficiará la reducción del tiempo de ciclo y dará como resultado un mayor rendimiento general del sistema automatizado.
Deflexión ultrabaja
Uno de los aspectos más destacados del rendimiento del sensor de fuerza Nano es su deflexión ultrabaja (1-10 000 pulgadas), que admite un control de alta precisión debido a su efecto muy bajo en la rigidez estructural del sistema.
