Sensor de torque
Un sensor de torque, es un transductor que convierte la torsión mecánica de entrada en una señal eléctrica a la salida. Los sensores de torque son también comúnmente conocidos como transductores de torque.
La tecnología de estos sensores incluye diseños para sensores de torque de reacción y rotación, el primero utilizados para torques estáticos (reacción) y el segundo para torque dinámicos y en movimiento (rotación).
La selección de sensores de torque
Incluye sensores de torque de reacción para aplicaciones estáticas y sensores rotatorios para aplicaciones dinámicas, con las siguientes clasificaciones:
- Sensor de torque de reacción para herramientas (diseñado como una parte incorporada en herramientas para apretar tuercas (matraca) en procesos de ensamble automáticos)
- Sensor de torque de reacción con bridas (sensores de torque de reacción con bridas para montaje)
- Sensores de torque de rotación Hex Drive (destornillador Hexagonal/Allen) (para mediciones de torque rotatorio sin contacto y anillos para aplicaciones en línea y disponibles con encoders)
- Sensor de torque de reacción de desarmador (usado para el ensamble de tornillos y sujetadores con bajo torque)
- Sensor de torque de rotación de eje a eje (para mediciones de torque rotatorio sin contacto y anillos para aplicaciones en línea y disponibles con encoders)
- Sensor de torque de reacción de eje a eje (transductor de torque de reacción montado en ejes)
- Sensor de torque de reacción de extensión de socket (ampliamente usado en la digitalización y verificación del torque aplicado)
- Sensor de torque de rotación de eje cuadrado (para mediciones de torque rotatorio sin contacto y anillos para aplicaciones en línea y disponibles con encoders)
- Sensor de torque de reacción de eje cuadrado a brida (diseñados para verificación y comprobacion de dispositivos de medición de torque y herramientas de sujeción)
- Sensor de torque de reacción de eje cuadrado a eje cuadrado (transductores de torque de reacción con eje cuadrado hembra)
- Sensor de torque de reacción de llave dinamométrica (comúnmente usado para revisión de torque aplicado sobre un sujetador)
Sensores de reacción
Los sensores de reacción utilizan galas extensiométricas en configuración de puente completo con partes inmóviles que no requieren mantenimiento. Pueden ser usados para comprobar el torque residual en sujetadores y determinar el torque para vencer los efectos de la fricción.
Su principal diferencia radica en que este tipo de sensores no gira su eje.
- Capacidad: desde 5in-oz (0.035Nm) hasta 24,000 in-lb (2711Nm)
Sensores de torque rotatorios
Los sensores de torque rotatorios ofrecen ventajas para realizar mediciones en el desempeño de herramientas y maquinaria. Ofrecemos configuraciones de montaje sin contacto y son capaces de detectar el torque dinámico en velocidades de hasta 12,000 RPM.
Rotatorios de contacto
En estos sensores giratorios los elementos de medición están conectados por medio de escobillas internas, lo que no permite velocidades altas
- Capacidad: desde 10Nm hasta 10,000Nm)
- Velocidades hasta 3,000RPM
Rotatorios de no contacto
En estos sensores giratorios la medición de torque se realiza por medios magnéticos, por lo que, al no tener elementos de contacto, permite velocidades más grandes y no hay desgaste de las escobillas
- Capacidad: desde 10Nm hasta 10,000Nm)
- Velocidades hasta 12,000RPM
La avanzada tecnología de los sensores basados en galgas extensiométricas es ampliamente conocida en muchas áreas de la industria por poseer:
- Alta exactitud, la cual cumple con muchos estándares de calidad en la industria automotriz y aeroespacial.
- Construcción robusta en acero inoxidable o aluminio para dar mayor resistencia.
- Garantía de fabricación para una larga duración incluso en las más rigurosas condiciones de trabajo
- Una amplia variedad de opciones de montaje, tamaños y geometrías.
- Precio competitivo
- Amplia variedad de capacidades desde 5 in-oz hasta 500,000 in-lbs.
- Alta respuesta frecuencial acoplada con diseños mecánicamente rígidos

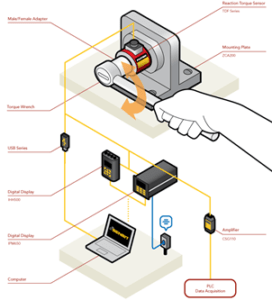

Estos sensores de torque son empleados en muchas aplicaciones dentro de la industria tales como Médica, Automotriz, Aviación, Aeroespacial, Computación y Automatización solo por mencionar algunas.
Conoce las aplicaciones de los sensores de torque en la industria
