Aprenderemos a calcular el valor de una resistencia eléctrica utilizando el código de colores, es
decir, las bandas de colores que aparecen en la resistencia.
Para determinar el valor de una resistencia, primero identificamos las bandas de colores.
Generalmente, una resistencia tiene tres bandas de colores seguidas y una cuarta banda más
separada.
Leyendo las bandas de colores de izquierda a derecha:
Por ejemplo, si tenemos una resistencia de 1,000 ohmios (Ω) con una tolerancia del 10%, esto
significa que el valor teórico de la resistencia es de 1,000Ω, pero el valor real puede variar en un
±10% de 1,000Ω. Por lo tanto, la resistencia puede tener un valor real entre 900Ω y 1,100Ω.
Normalmente, al medir resistencias con un multímetro, los valores suelen ser bastante precisos,
independientemente de la tolerancia indicada.
Ahora que entendemos la tolerancia, veamos cómo calcular el valor de la resistencia:
Veamos algunos ejemplos.

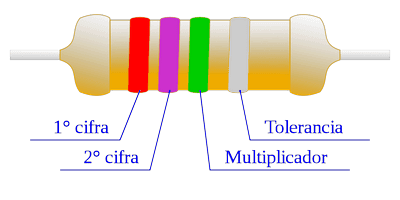

Imaginemos esta resistencia:
El primer color nos dice que tiene un valor de 2, el segundo de 7, es decir 27, y el tercer valor es
por 100,000 (o añadirle 5 ceros). La resistencia valdrá 2,700,000 ohmios. ¿Fácil no?.
¿Cual será su tolerancia? pues como es color plata es del 10%. Esa resistencia en la realidad podrá
tener valores entre 2,700,000Ω +- el 10% de ese valor. Podrá valer 270,000Ω más o menos del valor
teórico que es 2,700,000Ω.

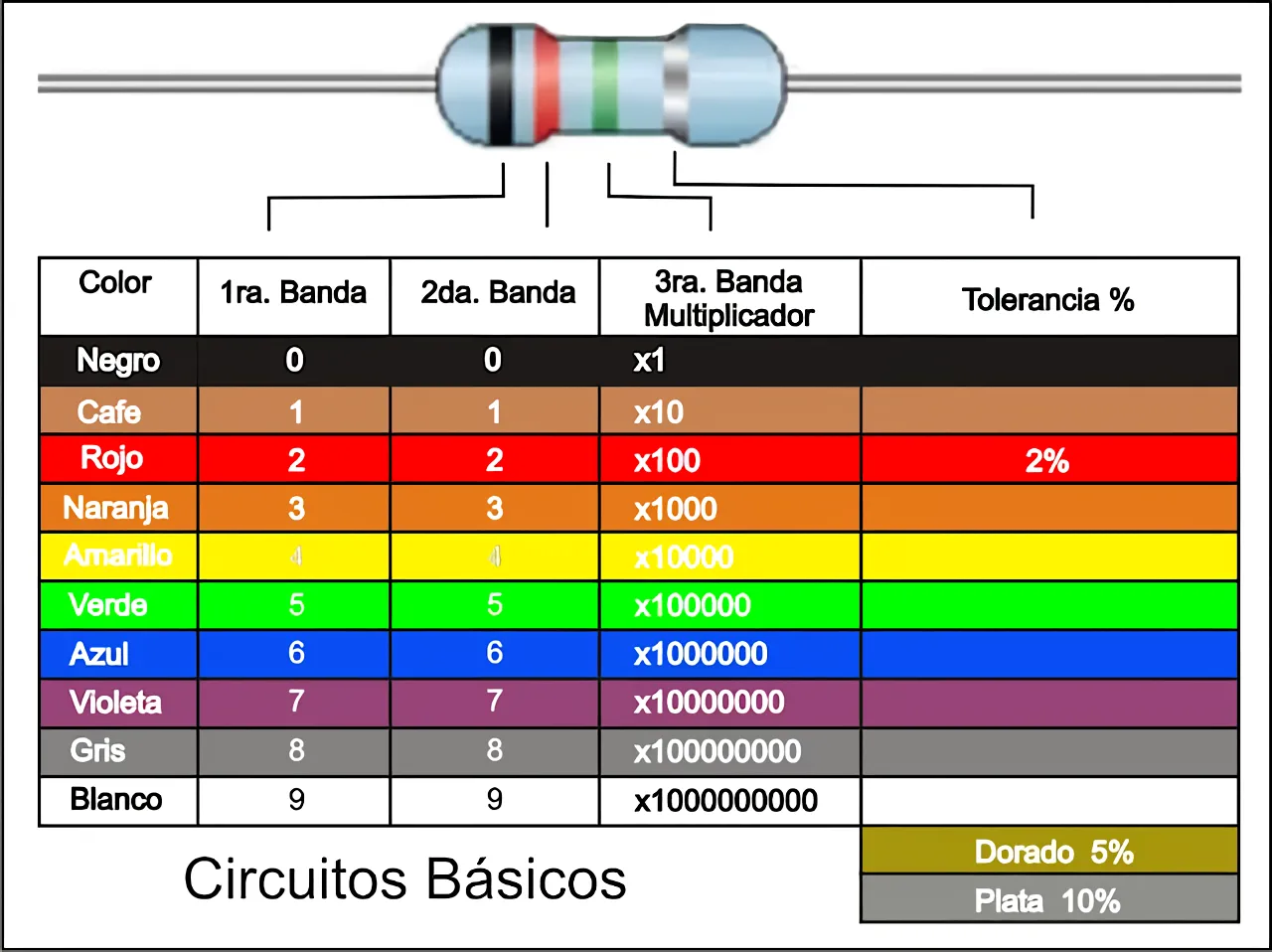

La que viene en la imagen de la tabla de los códigos de colores (arriba) es negra-roja-verde :
0200000Ω es decir 200,000Ω tolerancia 10%.
Una resistencia con los siguientes: colores verde-negro-marrón, el marrón es el color café. Será de
50 más un cero del marrón, es decir es de 500Ω.
Esta herramienta se utiliza para descifrar la información de las resistencias con conductores axiales que tienen bandas de colores. Simplemente seleccione el número de bandas y elija sus colores para determinar el valor y la tolerancia de la resistencia.
