Con la utilización de una celda de carga tipo botón, los ingenieros de prueba pueden medir la expansión de una tubería cuando el fluido se mueve dentro de ella.

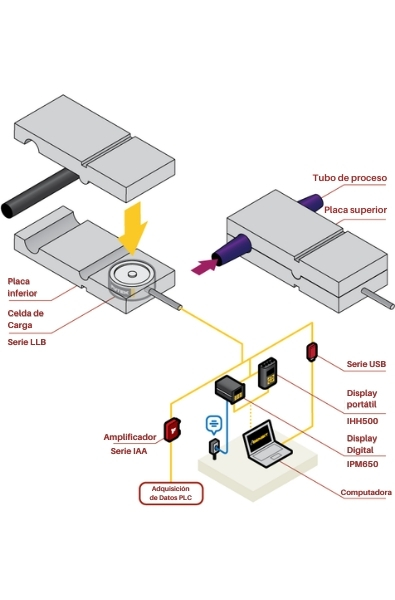

Cómo funciona:
- La celda de carga LLB tipo botón miniatura de FUTEK, se instala entre dos placas. También entre estas placas se coloca el tubo que se utilizará en el proceso.
- A medida que el fluido pasa a través de la tubería, su diámetro se expande. El diseño de la placa, permite que esta expansión ocurra.
- Mientras se expande el tubo, la placa superior comienza a aplicar fuerza sobre la celda de carga.
- Esta fuerza aplicada es transmitida por alguna opción de instrumentación de FUTEK como un display digital, un amplificador, o un módulo USB.
- Tanto el display digital como el módulo USB utilizan el software SENSIT para pruebas y mediciones.
Productos en uso: Celda de carga tipo botón miniatura LLB con instrumentación (Soluciones USB, Acondicionador de señal IAA, Displays IHH500 y IPM650).
