Resumen de la aplicación: En el moldeo por inyección, es común que se requiera medir la fuerza que se ejerce sobre el molde cuando se sujeta con una prensa. Si esta fuerza no es monitoreada y controlada adecuadamente, el molde podría abrirse de forma prematura. Para esto los ingenieros de moldeo crearon la máquina más pequeña posible y monitorean constantemente la fuerza de inyección para ser controlada por un sistema de lazo cerrado.
Durante el proceso, el molde debe resistir la expansión térmica y contracción causada por las propiedades del material inyectado. Para hacer la medición de la fuerza imprimida en el molde, se coloca una celda de carga tipo panqueque de Futek.

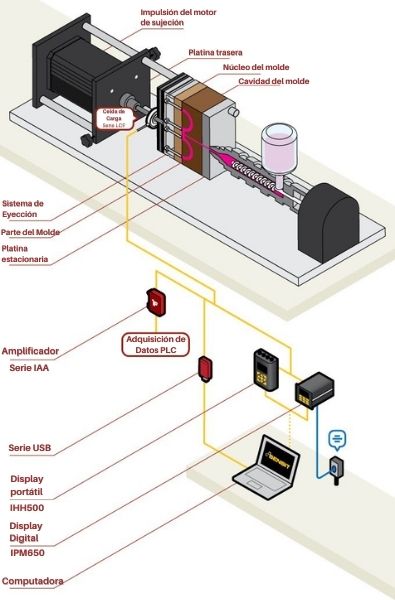

Cómo funciona:
- La celda de carga tipo panqueque LCF se colocan en línea con la prensa hidráulica para revisar la fuerza imprimida en el molde.
- A medida que el molde se expande o contrae debido al material inyectado, la celda entrega retroalimentación al PLC de acuerdo a la fuerza de compresión.
- La retroalimentación se utiliza para ajustar la prensa en tiempo real para mantener la compresión correcta del molde
- Cuando se junta la celda de carga con el acondicionador de señal IAA, se puede entregar una variedad de señales amplificadas como 0-10V ó 4-20mA directamente al PLC.
Productos en uso: La celda de carga de Futek tipo panqueque LCF en conjunto al acondicionador de señal IAA para enviar datos al PLC.
