Osciloscopio virtual para PC

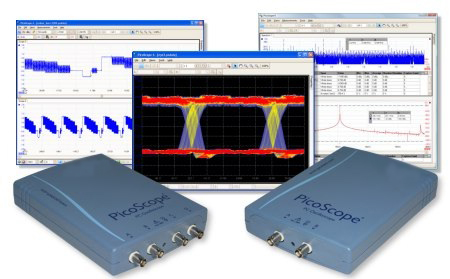

PicoScope 4224 y 4424
El PicoScope 4224 de 2 canales y el PicoScope 4424 de 4 canales son osciloscopios de alta resolución que son ideales para uso general, científico y en campo. Con 32 bits de resolución (ajustable hasta 16 bits con el modo de resolución mejorada) y 1% de exactitud también son una excelente opción para el análisis mecánico, de ruido y vibración.
Ahora puedes medir lo desde pequeñas señales hasta altos voltajes
La serie PicoScope 4000 posee rangos de entrada de ±50mV hasta ±100 V así que puedes medir desde pequeñas señales de sensores hasta altos voltajes de fuentes de alimentación y motores.
La conveniencia y la velocidad que necesitas
Gracias a su avanzado buffer de 32 mega muestras que está siempre encendido, nunca habrá problemas entre el tamaño del buffer y el rendimiento. La serie PicoScope 4000 siempre maximiza tanto el tamaño del buffer como la frecuencia de actualización del display al mismo tiempo. Ahora puedes fácilmente capturar el detalle de cada forma de onda sin comprometer el funcionamiento del equipo.
Paquete de software completo

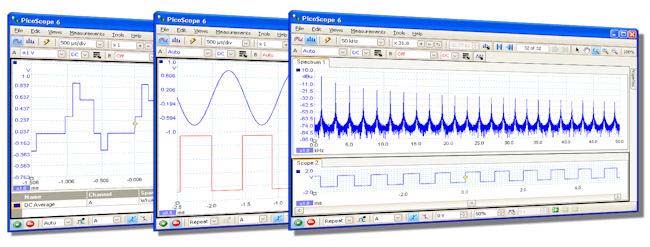

El PicScope 4224 y 4424 incluyen el PicoScope Osciloscope Software. Una completa aplicación de pruebas y medición. Así como un osciloscopio completamente funcional con características avanzadas tales como persistencia digital, funciones matemáticas y mediciones automáticas, el software PicScope te permite usar tu PicoScope 4224 o el 4424 como un analizador de espectros, es totalmente gratuito y regularmente actualizado con nuevas características y mejoras y siempre podrás descargar las más nuevas actualizaciones. Sabemos que podrías querer escribir tu propio software o usar software de terceros para controlar tus osciloscopios. No hay problema, también contamos con un kit de desarrollo gratuito que contiene drivers y códigos de ejemplo.
Tu poderoso osciloscopio de alta resolución
Tanto con el de 2 canales como con el de 4 canales el ancho de banda análogo es de 20 MHz, frecuencia de 80 Mega muestras por segundo en tiempo real, 12-16 bits de resolución, 1% de exactitud un amplio rango de entrada, un PicoScope USB serie 4000 es un osciloscopio poderoso y de alta resolución que llenara todas tus necesidades.
Características:
- Alta precisión: 0.1%
- Tamaño compacto
- Amplia configurabilidad: seleccionable entre 8 rangos por medio de DIP Switch
- Bajo consumo
- Bajo ripple de salida y respuesta rápida a las variaciones
- Filtro auxiliar (DIP switch activado) para reducir la rapidez de respuesta
| Especificaciones | ||
PicoScope 4224 |
PicoScope 4424 |
|
| Ancho de banda | 20 MHz (10 MHz en un rango de ±50 mV) |
|
Canales |
2 |
4 |
Resolución vertical |
12 bits |
|
Resolución vertical mejorada |
16 bits |
|
Rango dinámico |
72 dB |
|
Exactitud |
±1% |
|
Tiempo de subida |
17.5 ns (calculados) en todos los rangos excepto en 50 mV 35 ns (calculados) en rango de 50 mV |
|
Sensibilidad |
10 mV/div a 20V/div |
|
Rangos de entrada (escala completa) |
±50 mV a ±100 V en 11 rangos |
|
Características de entrada |
1 MO en paralelo con 22 pF |
|
Tipo de entrada |
Single-ended, BNC |
|
Enganche de entrada |
AC/DC seleccionable por software |
|
Protección de sobrecarga |
±200 V en una sola entrada |
|
| Máxima frecuencia de muestreo | ||
| 1 o 2 canales en uso | 80 MS/s |
80 MS/s |
3 o 4 canales en uso |
20 MS/s |
|
Máxima frecuencia de muestreo (modo continuo) |
1 MS/s (tamaño de grabación limitada a 20 MS en el PicoScope, ilimitado cuando se usa la aplicación incluida) |
|
Memoria del buffer |
32 M muestras compartidas entre los canales activos |
|
Buffer de la forma de onda |
Hasta 1000 formas de onda |
|
Rangos de tiempo base |
100 ns/div a 200 s/div |
|
Exactitud del tiempo base |
50 ppm con <= 10 ps |
|
| Disparo | ||
Fuente |
En cualquier canal de entrada |
|
Disparo básico |
Automático, repetitivo, simple o ninguno |
|
| Disparo avanzado | Rising edge, falling edge, edge with hysteresis, pulse width, runt pulse, dropout, windowed |
|
| Retardo de pre disparo máximo | 10 x "por división" |
|
| Retardo de post disparo máximo | 50 s |
|
| Analizador de espectro | ||
| Ancho de banda | 20 MHz |
|
| Máximo número de bins | 1,048,576 |
|
| Modo del display | Magnitud, Retención de picos, Promedio |
|
| Tipos de ventanas | Blackman, gaussian, triangular, hamming, hann, blackman-harris, flat-top, rectangular |
|
| Requerimientos de la PC | ||
| Mínimos | Procesador: Pentium II, o equivalente Memoria: 64 MB (XP)/512 MB (Vista)/1 GB (Win 7/8) Sistema operativo: Microsoft Windows XP SP2/Vista/7/8 de 32 o 64 bits Puertos: USB 2.0 |
|
| Recomendado | Procesador: 2 GHz Pentium IV, o equivalente Memoria: 256 MB (XP)/1 GB (Vista/7/8) Sistema operativo: Microsoft Windows XP SP2/Vista/7/8 Puertos: USB 2.0 |
|
| Especificaciones ambientales | ||
| Temperatura de operación |
0~45 °C (15~40 °C para la exactitud mencionada) |
|
| Temperatura de almacenaje | -20 a +60 °C |
|
| Humedad | 5~95% RH, sin condensación |
|
| Dimensiones físicas | ||
| Dimensiones | 200 x 140 x 35 mm (aprox. 7.9 x 5.5 x 1.4 in) |
|
| Peso | <500 g (aprox. 1.1 lb) |
|
| Accesorios incluidos | kit PP478 | Kit PP479 |
Osciloscopio PicoScope 4224 Puntas Maletín |
Osciloscopio PicoScope 4424 Puntas Maletín |
|
Software incluido:
Pico Scope 6
