Resumen de la aplicación:
En algunas aplicaciones industriales, en lugar de un solo transductor de presión recibiendo información de las mediciones del proceso, se utilizan dos en diferentes lugares y se realiza una comparación.
Al utilizar dos sensores podemos realizar una resta de señales para lograr medir la presión diferencial y el nivel, flujo e incluso densidad.
La medición de presión al fondo del contenedor es la presión total que ejerce el fluido en el contenedor y el gas sobre él. Por lo tanto podemos medir la presión del fluido si restamos la presión que ejerce el gas sobre él.
Cómo funciona:
- En esta aplicación, los ingenieros y operadores instalaron dos sensores de presión diferencial a miniatura para monitorear el factor de líquido y gas en el tanque.

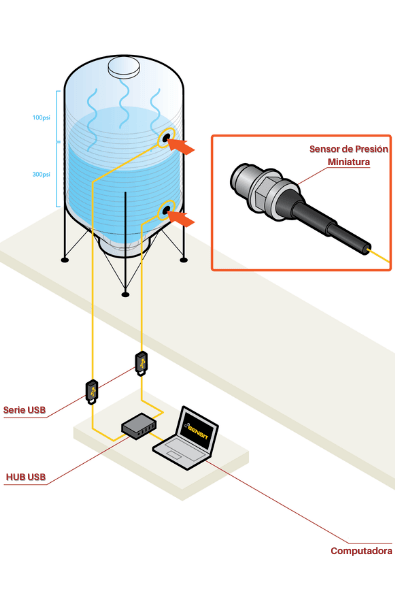

- Como se observa en la ilustración, la presión del fluido en el tanque es de 300 PSI, mientras que la presión de los gases emitidos es de 100 PSI.
- Estas medidas se envían a la PC a través de las soluciones USB y el software SENSIT.
- En este caso específico, el software Sensit calculará la presión diferencial de 200 PSI.
Productos en uso: Dos sensores de presión miniatura con soluciones USB y el software SENSIT para medición.
