Sensores de temperatura infrarrojos PyroCube G

PyroCube G

Pirómetro para aplicaciones de vidrio.

Características

  • La temperatura oscila entre 100 °C y 2,400 °C.
  • Punto medido tan pequeño como 2.2 mm.
  • Tiempo de respuesta tan rápido como 10 ms.
  • La observación continua del LED muestra la posición y el tamaño del punto medido mientras se toman las lecturas.
  • Interfaz de pantalla táctil multilingüe (opcional).

El PyroCube es un pirómetro infrarrojo con un tiempo de respuesta extremadamente rápido y un tamaño de área de medición muy pequeño. Está disponible con o sin la interfaz de pantalla táctil PM030.

El PyroCube G mide las temperaturas de la superficie del vidrio de 100 °C a 2,400 °C.

Su longitud de onda de medición de 5 µm proporciona la máxima precisión al medir vidrio. En esta longitud de onda, las reflexiones tienen el menor efecto posible en la precisión de la medición.

Los modelos PCU-GH tienen un tiempo de respuesta rápido de 10 ms, lo que permite medir la temperatura de la gota de vidrio.

Especificaciones de medición
Rango de temperatura Modelos -G: 100 °C a 1,200 °C
Modelos -GH: 100 °C a 2,400 °C
Las mediciones por debajo de 100 °C son posibles con estabilidad reducida
Escala de salida analógica Factory set:
Modelos -G: 4 mA = 50°C; 20 mA = 1200°C
Modelos -GH: 4 mA = 50°C; 20 mA = 2400°C
Ajustable mediante módulo de pantalla táctil opcional o RS232
Tiempo de respuesta (95%) Modelos -G: 50 ms.
Modelos -GH: 10 ms.
Ajustable hasta 5s mediante función de promediado.
Diámetro de punto de medición A partir de 2,2 mm, según la distancia de medición y la elección de la óptica (consulte los diagramas de campo de visión a continuación)
Avistamiento de blancos El LED rojo incorporado de serie en todos los modelos, muestra la posición y el tamaño del área de medición. Encendido / apagado conmutable.
Exactitud de la medida Todos los modelos: ± 3 °C o 1%, el que sea mayor
Modelos -GH: ± 2% por encima de 1,200 °C.
Repetibilidad Modelos -G: ± 1 °C
Modelos -GH: ± 0.2% + 2°C
Resolución de temperatura 0.5 °C
Ajuste de emisividad Ajustable de 0,3 a 1,0 a través de RS232C o interfaz de pantalla táctil opcional
Especificaciones eléctricas
Salidas 1 salida analógica y 1 salida de alarma
Salida analógica 4-20 mA (establecido de forma predeterminada), 0-20 mA, mV / °C o voltaje, seleccionable a través de la interfaz de pantalla táctil opcional PM030
Salida de alarma 1 salida de alarma de drenaje abierto, 27 VDC, 0.2 A
Voltaje de alimentación 5 to 27 V DC, 100 mA max
Comunicaciones digitales RS232C Modbus RTU, no aislado
Ficha técnica

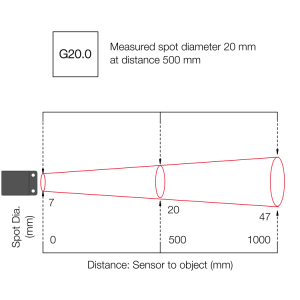

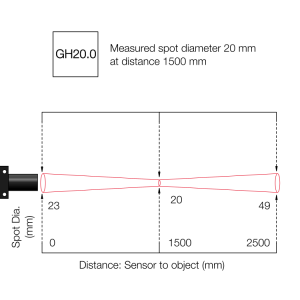

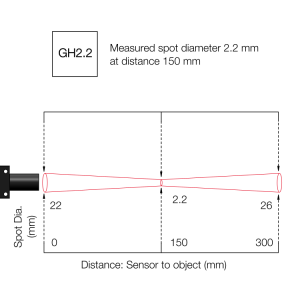

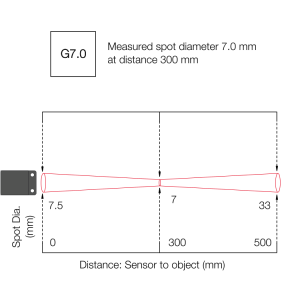

Diagramas de campo de visión

GH20.0 GH4.5 GH2.2 GH20.0-2 GH7.0

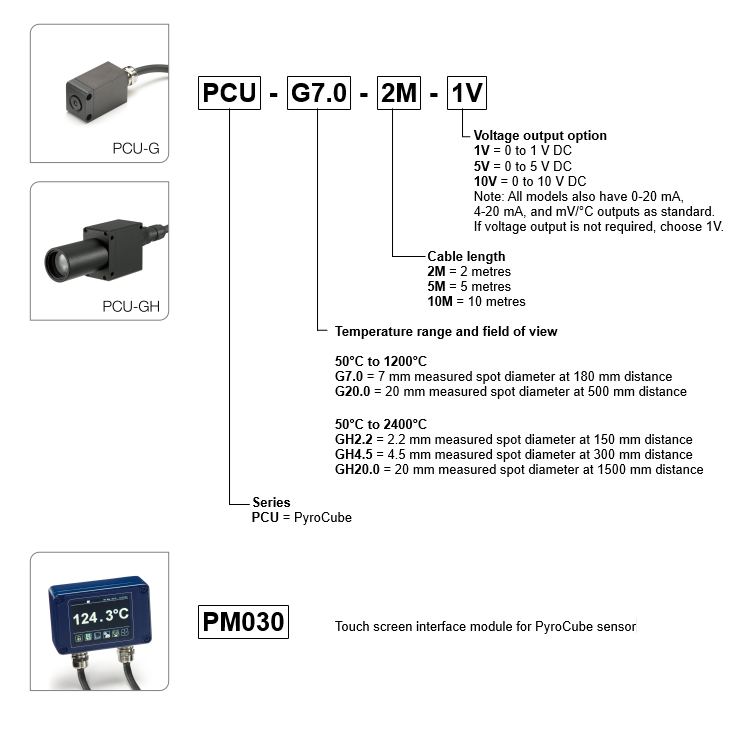

Información sobre pedidos

PM030
Información de orden
Modelo Rango de temperatura Punto de medicion Largo del cable Salida Comprar
PCU-G7.0-2M-1V 50 °C a 1200 °C 7.0 mm a una distancia de 100 mm 2 mts 0 a 1VDC
PCU-G7.0-2M-5V 50 °C a 1200 °C 7.0 mm a una distancia de 100 mm 2 mts 0 a 5VDC
PCU-G7.0-2M-10V 50 °C a 1200 °C 7.0 mm a una distancia de 100 mm 2 mts 0 a 10VDC
PCU-G7.0-5M-1V 50 °C a 1200 °C 7.0 mm a una distancia de 100 mm 5 mts 0 a 1VDC
PCU-G7.0-5M-5V 50 °C a 1200 °C 7.0 mm a una distancia de 100 mm 5 mts 0 a 5VDC
PCU-G7.0-5M-10V 50 °C a 1200 °C 7.0 mm a una distancia de 100 mm 5 mts 0 a 10VDC
PCU-G7.0-10M-1V 50 °C a 1200 °C 7.0 mm a una distancia de 100 mm 10 mts 0 a 1VDC
PCU-G7.0-10M-5V 50 °C a 1200 °C 7.0 mm a una distancia de 100 mm 10 mts 0 a 5VDC
PCU-G7.0-10M-10V 50 °C a 1200 °C 7.0 mm a una distancia de 100 mm 10 mts 0 a 10VDC
PCU-G20.0-2M-1V 50 °C a 1200 °C 20 mm a una distancia de 500 mm 2 mts 0 a 1VDC
PCU-G20.0-2M-5V 50 °C a 1200 °C 20 mm a una distancia de 500 mm 2 mts 0 a 5VDC
PCU-G20.0-2M-10V 50 °C a 1200 °C 20 mm a una distancia de 500 mm 2 mts 0 a 10VDC
PCU-G20.0-5M-1V 50 °C a 1200 °C 20 mm a una distancia de 500 mm 5 mts 0 a 1VDC
PCU-G20.0-5M-5V 50 °C a 1200 °C 20 mm a una distancia de 500 mm 5 mts 0 a 5VDC
PCU-G20.0-5M-10V 50 °C a 1200 °C 20 mm a una distancia de 500 mm 5 mts 0 a 10VDC
PCU-G20.0-10M-1V 50 °C a 1200 °C 20 mm a una distancia de 500 mm 10 mts 0 a 1VDC
PCU-G20.0-10M-5V 50 °C a 1200 °C 20 mm a una distancia de 500 mm 10 mts 0 a 5VDC
PCU-G20.0-10M-10V 50 °C a 1200 °C 20 mm a una distancia de 500 mm 10 mts 0 a 10VDC
PCU-GH2.2-2M-1V 50 °C a 2400 °C 2.2 mm a una distancia de 150 mm 2 mts 0 a 1VDC
PCU-GH2.2-2M-5V 50 °C a 2400 °C 2.2 mm a una distancia de 150 mm 2 mts 0 a 5VDC
PCU-GH2.2-2M-10V 50 °C a 2400 °C 2.2 mm a una distancia de 150 mm 2 mts 0 a 10VDC
PCU-GH2.2-5M-1V 50 °C a 2400 °C 2.2 mm a una distancia de 150 mm 5 mts 0 a 1VDC
PCU-GH2.2-5M-5V 50 °C a 2400 °C 2.2 mm a una distancia de 150 mm 5 mts 0 a 5VDC
PCU-GH2.2-5M-10V 50 °C a 2400 °C 2.2 mm a una distancia de 150 mm 5 mts 0 a 10VDC
PCU-GH2.2-10M-1V 50 °C a 2400 °C 2.2 mm a una distancia de 150 mm 10 mts 0 a 1VDC
PCU-GH2.2-10M-5V 50 °C a 2400 °C 2.2 mm a una distancia de 150 mm 10 mts 0 a 5VDC
PCU-GH2.2-10M-10V 50 °C a 2400 °C 2.2 mm a una distancia de 150 mm 10 mts 0 a 10VDC
PCU-GH4.5-2M-1V 50 °C a 2400 °C 4.5 mm a una distancia de 300 mm 2 mts 0 a 1VDC
PCU-GH4.5-2M-5V 50 °C a 2400 °C 4.5 mm a una distancia de 300 mm 2 mts 0 a 5VDC
PCU-GH4.5-2M-10V 50 °C a 2400 °C 4.5 mm a una distancia de 300 mm 2 mts 0 a 10VDC
PCU-GH4.5-5M-1V 50 °C a 2400 °C 4.5 mm a una distancia de 300 mm 5 mts 0 a 1VDC
PCU-GH4.5-5M-5V 50 °C a 2400 °C 4.5 mm a una distancia de 300 mm 5 mts 0 a 5VDC
PCU-GH4.5-5M-10V 50 °C a 2400 °C 4.5 mm a una distancia de 300 mm 5 mts 0 a 10VDC
PCU-GH4.5-10M-1V 50 °C a 2400 °C 4.5 mm a una distancia de 300 mm 10 mts 0 a 1VDC
PCU-GH4.5-10M-5V 50 °C a 2400 °C 4.5 mm a una distancia de 300 mm 10 mts 0 a 5VDC
PCU-GH4.5-10M-10V 50 °C a 2400 °C 4.5 mm a una distancia de 300 mm 10 mts 0 a 10VDC
PCU-GH20.0-2M-1V 50 °C a 2400 °C 20 mm a una distancia de 1500 mm 2 mts 0 a 1VDC
PCU-GH20.0-2M-5V 50 °C a 2400 °C 20 mm a una distancia de 1500 mm 2 mts 0 a 5VDC
PCU-GH20.0-2M-10V 50 °C a 2400 °C 20 mm a una distancia de 1500 mm 2 mts 0 a 10VDC
PCU-GH20.0-5M-1V 50 °C a 2400 °C 20 mm a una distancia de 1500 mm 5 mts 0 a 1VDC
PCU-GH20.0-5M-5V 50 °C a 2400 °C 20 mm a una distancia de 1500 mm 5 mts 0 a 5VDC
PCU-GH20.0-5M-10V 50 °C a 2400 °C 20 mm a una distancia de 1500 mm 5 mts 0 a 10VDC
PCU-GH20.0-10M-1V 50 °C a 2400 °C 20 mm a una distancia de 1500 mm 10 mts 0 a 1VDC
PCU-GH20.0-10M-5V 50 °C a 2400 °C 20 mm a una distancia de 1500 mm 10 mts 0 a 5VDC
PCU-GH20.0-10M-10V 50 °C a 2400 °C 20 mm a una distancia de 1500 mm 10 mts 0 a 10VDC
