Un sensor de torque, es un transductor que convierte la torsión mecánica de
entrada en una señal eléctrica a la salida. Los sensores de torque son
también comúnmente conocidos como transductores de torque.
La tecnología de galgas extensiométricas facilita el diseño de los
sensores de torque mediante el siguiente proceso:
Diseño y fabricación de una unidad de flexión o elemento flexor a base de materiales
de alta resistencia.
Unión de galgas extenciométricas a las partes más sensibles del elemento flexor
Conexión de las galgas extensiométricas en una configuración de puente de Wheatstone
considerando los efectos de la temperatura sobre el sensor/transductor (compensación)
Se realiza un proceso de calibración con trazabilidad NIST. Se aplica un momento empleando una
carga de brazo de palanca ya sea en sentido horario (clockwise) o anti-horario (counter-clockwise). Las
galgas extensiométricas convierten la deformación mecánica en un cambio en la
resistencia eléctrica proporcional a la carga aplicada
La tecnología de estos sensores incluye diseños para sensores de torque de
reacción y rotación, el primero utilizado para torques estáticos (reacción) y el
segundo para torques dinámicos y en movimiento (rotación)
Los sensores de reacción utilizan galas extensiométricas en
configuración de puente completo con partes inmóviles que no requieren mantenimiento. Pueden ser
usados para comprobar el torque residual en sujetadores y determinar el torque para vencer los efectos de la
fricción.
Los sensores de torque rotatorios ofrecen ventajas para realizar mediciones en el
desempeño de herramientas y maquinaria. Ofrecemos configuraciones de montaje sin contacto y son capaces
de detectar el torque dinámico en velocidades de hasta 12,000 RPM.
La avanzada tecnología de los sensores basados en galgas extensiométricas es
ampliamente conocida en muchas áreas de la industria por poseer:
Alta exactitud, la cual cumple con muchos estándares de calidad en la industria automotriz y
aeroespacial.
Construcción robusta en acero inoxidable o aluminio para dar mayor resistencia.
Garantía de fabricación para una larga duración incluso en las mas rigurosas
condiciones de trabajo
Una amplia variedad de opciones de montaje, tamaños y geometrías.
Precio competitivo
Amplia variedad de capacidades desde 5 in-oz hasta 500,000 in-lbs.
Alta respuesta frecuencial acoplada con diseños mecánicamente rígidos
Estos sensores de torque son empleados en muchas aplicaciones dentro de la industria tales
como Médica, Automotriz, Aviación, Aeroespacial, Computación y Automatización solo
por mencionar algunas.
La selección de sensores de torque incluye sensores de torque de reacción para
aplicaciones estáticas y sensores rotatorios para aplicaciones dinámicas, con las siguientes
clasificaciones:
Sensor de torque de reacción para herramientas (diseñado como una parte incorporada en
herramientas para apretar tuercas (matraca) en procesos de ensamble automáticos)
Sensor de torque de reacción con bridas (sensores de torque de reacción con bridas para
montaje)
Sensores de torque de rotación Hex Drive (destornillador Hexagonal/Allen) (para mediciones de
torque rotatorio sin contacto y anillos para aplicaciones en línea y disponibles con encoders)
Sensor de torque de reacción de desarmador (usado para el ensamble de tornillos y sujetadores con
bajo torque)
Sensor de torque de rotación de eje a eje (para mediciones de torque rotatorio sin contacto y
anillos para aplicaciones en línea y disponibles con encoders)
Sensor de torque de reacción de eje a eje (transductor de torque de reacción montado en
ejes)
Sensor de torque de reacción de extensión de socket (ampliamente usado en la
digitalización y verificación del torque aplicado)
Sensor de torque de rotación de eje cuadrado (para mediciones de torque rotatorio sin contacto y
anillos para aplicaciones en línea y disponibles con encoders)
Sensor de torque de reacción de eje cuadrado a brida (diseñado para verificación y
comprobación de dispositivos de medición de torque y herramientas de sujeción)
Sensor de torque de reacción de eje cuadrado a eje cuadrado (transductores de torque de
reacción con eje cuadrado hembra)
Sensor de torque de reacción de llave dinamométrica (comúnmente usado para
revisión de torque aplicado sobre un sujetador)

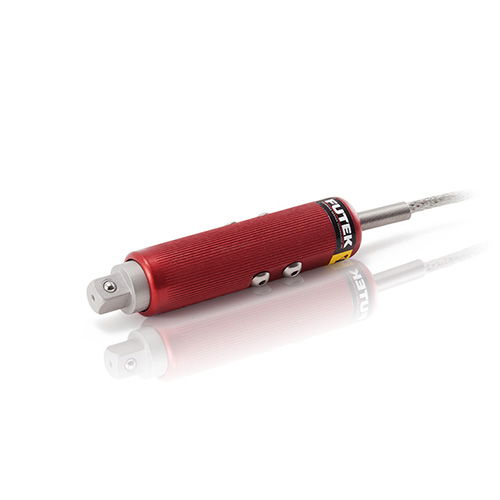

El destornillador de torque eléctrico en miniatura TAT ofrece una solución única para
aplicaciones de auditoría de torque. Desde su carcasa de aluminio anodizado hasta su peso liviano,
el destornillador de torque en miniatura TAT200 proporciona una excelente solución de medición de
torque.

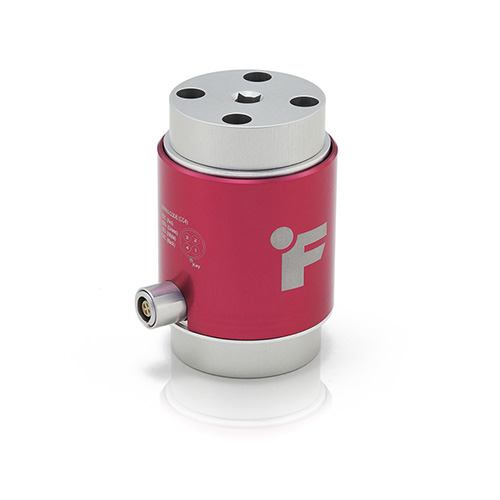

El sensor de torque de reacción de FUTEK - Square Drive ofrece una solución única para
aplicaciones de auditoría de torque. El sensor de torque de reacción TDD400 - Square Drive está
disponible en construcción de aluminio con una protección de sobrecarga incorporada de hasta 400
in-oz.

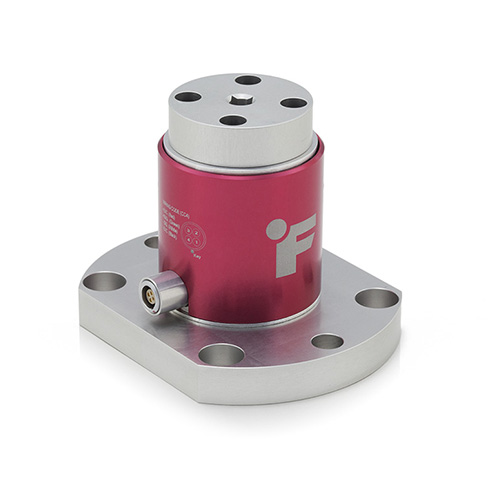

El sensor de torque de reacción-Flange ofrece una solución única para aplicaciones de auditoría
de torque. El sensor de torque de reacción TDF400 - Brida está disponible en construcción de
aluminio con una protección de sobrecarga incorporada de hasta 400 in-oz.

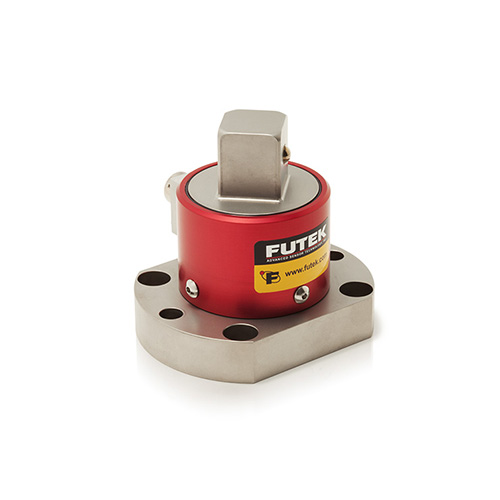

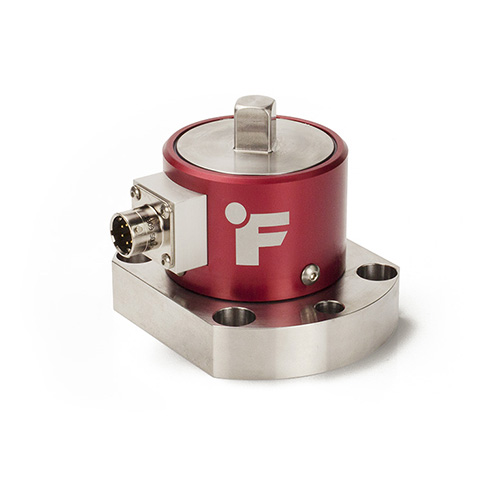

El sensor de torque de reacción - Flange/Square Drive ofrece una solución única para auditar y
calibrar llaves dinamométricas mecánicas, también utilizadas en aplicaciones de producción y
ensamblaje automatizado. El sensor de par de reacción TDF600 - Flange/Square Drive está disponible
en acero inoxidable 17-4 con una cubierta de aluminio.

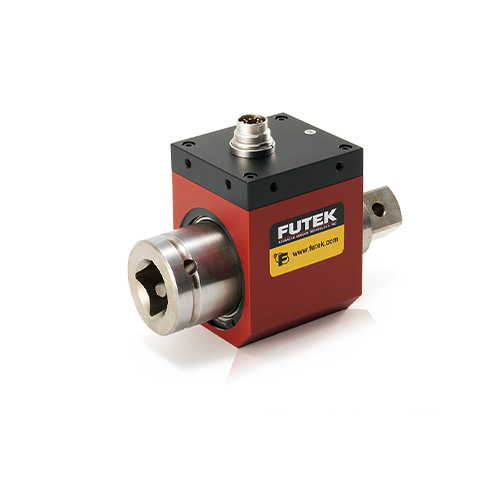

el sensor de torque rotativo -.(Sin Contacto) Square Drive con Encoder ofrece una solución única
para aplicaciones de auditoría de torque rotativo. El sensor de torque rotativo TRD605 - (Sin
Contacto) square drive con econder está disponible en una amplia gama de capacidades y utiliza
tecnología de galgas extensométricas.
El sensor de torque de reacción - Flange/Square Drive ofrece una solución única para auditar y
calibrar llaves dinamométricas mecánicas, también utilizadas en aplicaciones de producción y
ensamblaje automatizado.

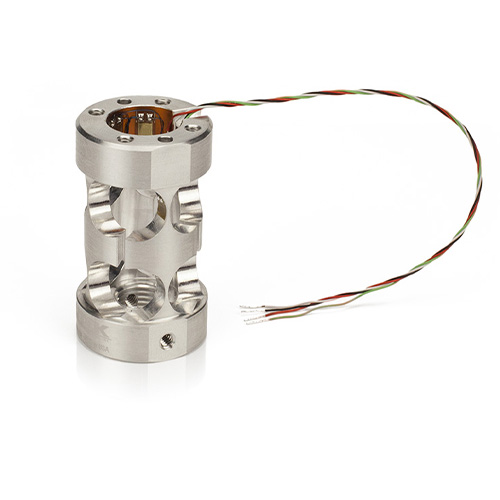

El sensor de torque de reacción ofrece una solución OEM para aplicaciones de auditoría de torque.
El sensor de torque de reacción TFF325 está disponible en construcción de aluminio en un amplio
rango de capacidad.

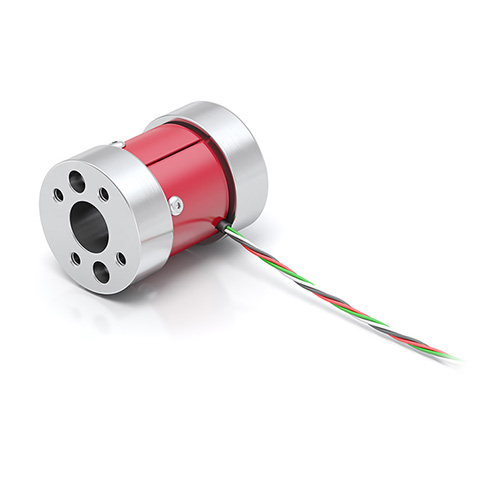

El sensor de torque de reacción ofrece una solución OEM para aplicaciones de auditoría de torque.
El sensor de torque de reacción TFF350 está disponible en construcción de aluminio y acero
inoxidable 17-4 en un amplio rango de capacidad.

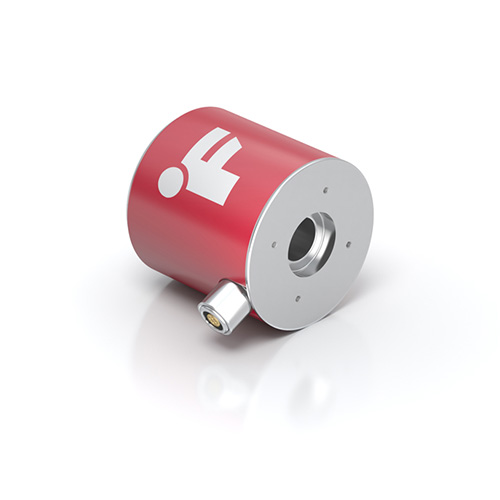

Los sensores de torque de reacción TFF400 cuentan con una solución de montaje Flange to Flange
con medidas de torque que van desde +/- 5 pulgadas-oz a 500 pulgadas-libras, (+/- 0.04 a 60 Nm) y
rigidez torsional de 325 pulgadas-oz / radianes a 199.000 pulgadas libras / radianes.

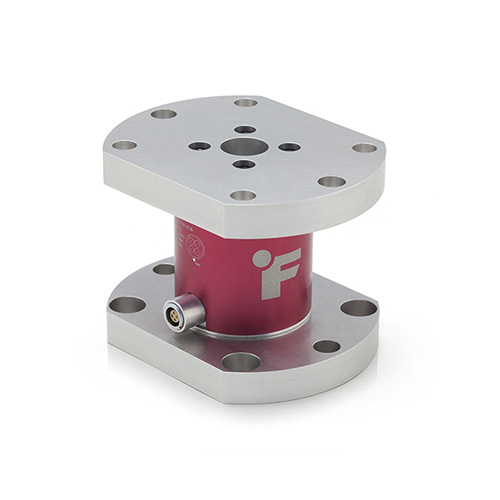

El sensor de torque de reacción ofrece una solución única para aplicaciones de auditoría de par.
El sensor de torque de reacción TFF425 está disponible en construcción de aluminio y cuenta con
una protección de sobrecarga incorporada de hasta 400 in-oz.
El sensor de torque de reacción ofrece una solución única para aplicaciones de auditoría de par.
El sensor de torque de reacción TFF425 está disponible en construcción de aluminio y cuenta con
una protección de sobrecarga incorporada de hasta 400 in-oz.

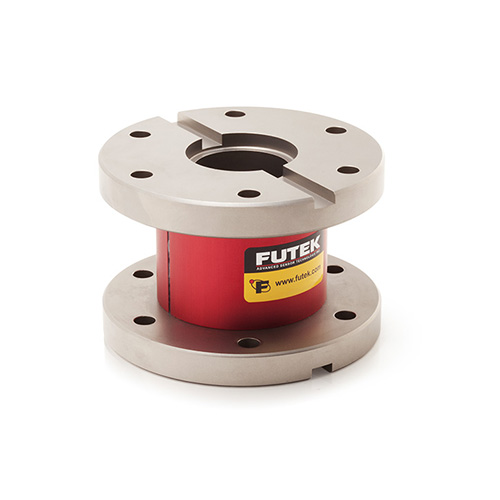

El sensor de torque de reacción Flange to Flange TFF600 puede adaptarse a aplicaciones que
incluyen frenado automotriz, dinamómetros de motor y transmisión, tabla de torque, prueba de
sujetadores y prueba de motor de avión.

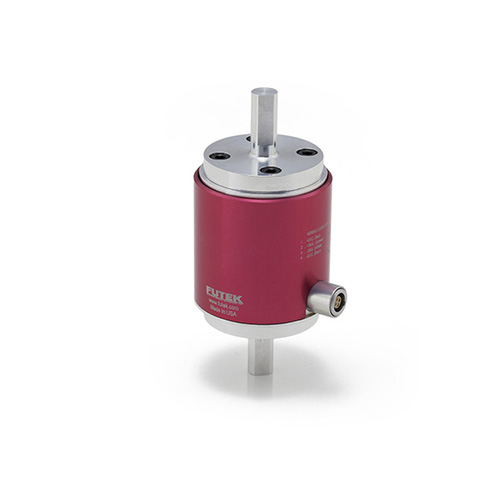

El sensor de torque de reacción: Shafts ofrece una solución única para aplicaciones de auditoría
de torque de baja capacidad. El sensor de torque de reacción TSS400 - Shafts está disponible en
construcción de aluminio con una protección de sobrecarga incorporada de hasta 400 in-oz.

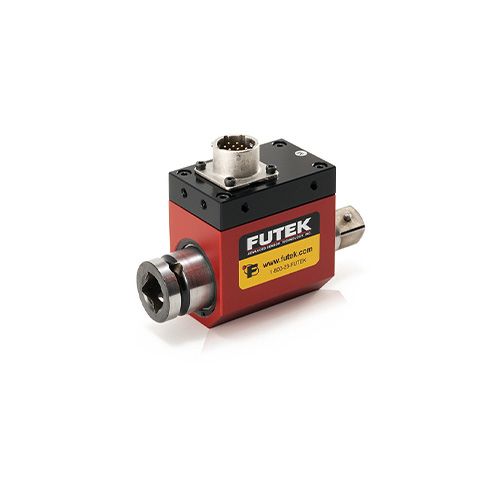

El sensor de torque rotativo - Square Drive con Encoder ofrece una solución única para
aplicaciones de auditoría de torque. El sensor de torque rotativo TRD305 - Square Drive con
Encoder está disponible en un amplio rango de capacidad y utiliza tecnología de galgas
extensométricas.
El sensor de torque rotativo -.(Sin Contacto) Square Drive con Encoder ofrece una solución única
para aplicaciones de auditoría de torque rotativo. El sensor de torque rotativo TRD605 - (Sin
Contacto) square drive con Enconder está disponible en una amplia gama de capacidades y utiliza
tecnología de galgas extensométricas.

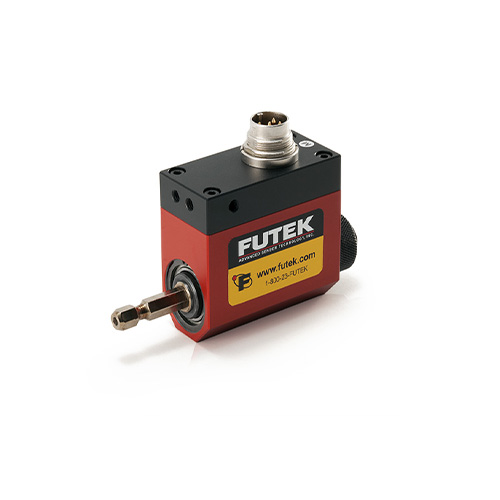

El sensor de torque rotativo HEX DRIVE ofrece una solución única para aplicaciones de auditoría
de torque. El sensor de torque rotativo TRH300 - Hex Drive está disponible en un amplio rango de
capacidad y utiliza tecnología de galgas extensométricas.

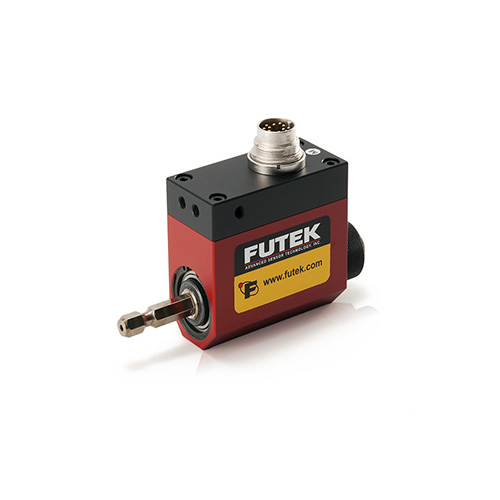

El sensor de torque rotativo - (Sin Contacto) Hex Drive con Encoder ofrece una solución única
para aplicaciones de auditoría de torque. el sensor de torque rotativo TRH605 - (Sin Contacto) Hex
Drive con Encoder está disponible en una amplia gama de capacidades y utiliza tecnología de galgas
extensométricas.

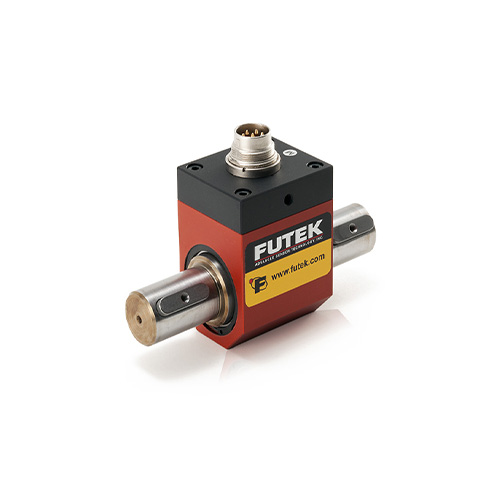

El sensor de torque rotativo - Shaft to Shaft ofrece una solución única para aplicaciones de
auditoría de torque. El sensor de torque rotativo Shaft to Shaft TRS300 está disponible en un
amplio rango de capacidad y utiliza tecnología de galgas extensométricas.

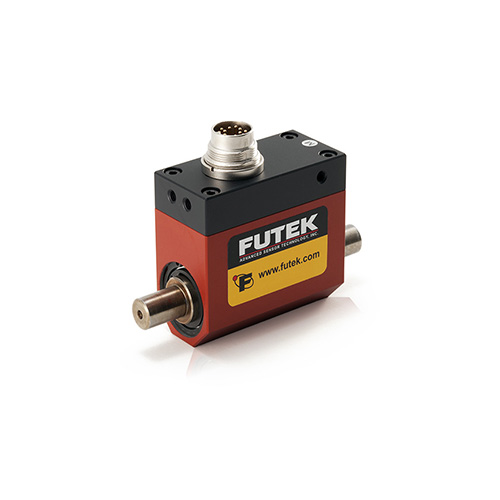

El sensor de torque rotativo - (Sin Contacto) Shaft to Shaft ofrece una solución única para
aplicaciones de auditoría de torque. el sensor de torque rotativo - (Sin Contacto). El TRS600
Shaft to Shaft está disponible en un amplio rango de capacidad y utiliza tecnología de galgas
extensométricas.
El sensor de torque rotativo - (Sin Contacto) Shaft to Shaft con Encoder ofrece una solución
única para aplicaciones de auditoría de torque. El sensor de torque rotativo - (Sin Contacto)
Shaft to Shaft con Encoder TRS605 está disponible en un amplio rango de capacidad y utiliza
tecnología de galgas extensométricas.

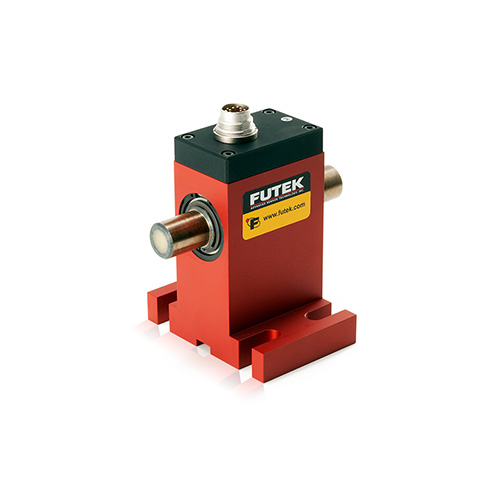

El sensor de torque rotativo - (Sin Contacto) Shaft to Shaft con Encoder. Este modelo en
particular está disponible en una amplia capacidad que va desde 8,9 in-lb. a 8,850 in-lb. El
sensor de torque rotativo - (Sin Contacto) Shaft to Shaft con encoder TRS705 ofrece una solución
única para aplicaciones automotrices y de auditoría de torque.
