460ETCPBS-N70PB-D

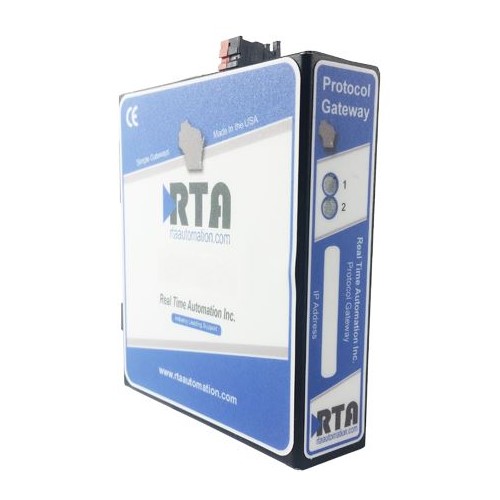

Gateway convertidor de protocolos. Mueve datos entre un controlador ProfiBus y 1 a 5 PLCs Allen-Bradley. Incluye accesorio para montaje en Riel Din y fuente de alimentacion con entrada de 120Vac y salida de 8Vdc.
Dispositivos Modbus TCP / IP a una puerta de enlace montada en panel PLC Allen-Bradley.
(también disponible Montaje en panel versión 460ETCMM-N34-D).
Conecte fácilmente hasta 32 dispositivos de servidor Modbus TCP / IP a un PLC Allen-Bradley.
Obtenga sus dispositivos de servidor Modbus TCP / IP conectados directamente a la tabla de datos de su PLC Allen-Bradley
El 460ETCMC mueve datos entre hasta 32 dispositivos Modbus TCP / IP Server y hasta 5 PLC Allen-Bradley diferentes. Es una herramienta simple que le permite utilizar la gran cantidad de dispositivos Modbus TCP / IP rentables disponibles en sus PLC Allen-Bradley.
Lo mejor de todo es que el producto está hecho en EE. UU. Y siempre está disponible.
¿Cómo se mueven los datos dentro y fuera del PLC?
Usted asigna dos áreas de etiquetas o bloques de registro en su PLC Allen-Bradley. Un área es un conjunto definido por el usuario de etiquetas de solo escritura o bloques de registro que aceptan datos de sus dispositivos Modbus TCP / IP. La otra área está llena de etiquetas de solo lectura o bloques de registro para enviar datos a sus dispositivos Modbus TCP / IP. Puede mapear directamente los datos de Modbus TCP / IP register y boil en ubicaciones de lectura y escritura en la tabla de datos de su PLC Allen-Bradley.
Es realmente así de simple. ¿Necesita modificar sus datos a medida que pasa de un protocolo a otro? No hay problema. Cada asignación de datos que aplique se puede modificar con hasta 3 funciones matemáticas. Agregue 4 a un valor, multiplique por 4 y divida por 10 con facilidad.
¿Por qué utilizar Logicbus y Real Time Automation como proveedor de Gateway?
El 460ETCMC ofrece una opción para acceder a los dispositivos Modbus TCP / IP Server sin tener que actualizar su PLC u obtener una costosa solución de rack. Si bien es cierto que existen otras empresas que ofrecen puertas de enlace independientes, no hay nadie que brinde el nivel de soporte y servicio que usted recibe de Logicbus y RTA.
- Fuente de poder de la verruga de la CA de 120 voltios.
- Manual.
- Cable de alimentación de 6' con conductores de vuelo.
- Software IPSetup: localiza automáticamente RTA Gateway en la red.
- Actualizaciones ilimitadas de funciones de firmware para Life.
- CAT5 Cable cruzado para conexión directa a la PC durante la programación.
Especificaciones |
|
Característica de puerta de enlace y Funciones |
|
| Seguridad Gateway | Puede configurar hasta 9 usuarios diferentes para acceder a pantallas de diagnóstico y configuración |
| Alarma | Establezca <, <=,> =,>, ==,! = Y reglas de cambio de estado en cualquier dato que se mueva a través de la puerta de enlace. Si se activa una regla de alarma, se puede enviar una notificación por correo electrónico. |
| Tabla de traducción | Permite la manipulación de datos durante la traducción del protocolo. Escala y otros cambios de formato de datos pueden ocurrir en la puerta de enlace. |
| Estado y contadores | Se puede acceder al estado específico del protocolo, los contadores y los mensajes de error desde la página de diagnóstico de las puertas de enlace. También se pueden entregar a un dispositivo conectado. |
| Página de registro de diagnóstico | Permite a los usuarios ver y registrar secuencias de inicio, mensajes específicos de protocolo y mensajes de error |
PLC Allen-Bradley - Características del cliente Ethernet / IP Tag |
|
| Soporte PLC | ControlLogix, CompactLogix, FlexLogix, MicroLogix, SLC y PLC5E |
| Número máximo de PLC soportados | 5 |
| Número máximo de etiquetas de lectura o registros admitidos | 150 por PLC |
| Número máximo de etiquetas de escritura o registros admitidos | 150 por PLC |
| Soporte neto de ENI | Soportado |
| Tipos de datos admitidos | ControlLogix / CompactLogix / FlexLogix: bit, matriz de 32 bits, SINT, INT, REAL, STRING, DINT, MicroLogix / SLC / PLC5E: matriz de 16 bits, INT, REAL, STRING |
Características del esclavo Profibus |
|
| Modelo de objetos | 10 ranuras en cada dirección |
| Tamaño de la ranura | 2, 4, 8, 16, 24, 32 bytes |
| Representación de datos | int8, int16, int32, int64, uint8, uint16, uint32, uint64, Flotante, Doble, binario8, 16 binarios, 32 binarios, Cadena corta |
| Datos totales admitidos | 244 bytes en cada dirección |
| Conexiones Profibus DP máximas | 1 |
ELÉCTRICO / AMBIENTAL |
|
| Voltaje de entrada DC | 8 VDC @ 230mA a 28 VDC @ 80 mA |
| Velocidad máxima en baudios | 115 K baud |
| Temperatura de funcionamiento | -40 C a 85 C |
| Certificacion | Cumple con RoHS, UL, CUL, aprobaciones CE, Clase I Div 2 |
CARCASA / HARDWARE |
|
| Dimensiones | 4.4” x 3.87” x 1.15” |
| Peso | 8.5 oz |
| Tipo de recinto | Aluminio anodizado |
| Montaje | Riel DIN |
| LED | LED de conexión/datos Ethernet, LED de velocidad Ethernet, LED de alimentación y 2 LED de propósito general en el lateral |
