ET-7060

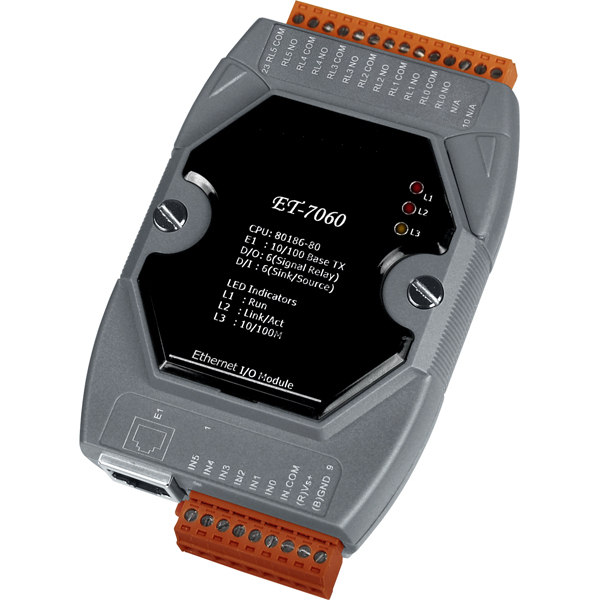

Módulo Ethernet de adquisición de datos: ET-7060

Módulo con 6 Canales de Salida a Relevador y 6 Canales Aislados de Entrada Digital

Comprar

El ET-7060, es un módulo que permite controlar entradas y salidas digitales mediante Ethernet, este módulo incluye un servidor web integrado, el cual permite configurar el dispositivo, monitorear y controlar las entradas y salidas desde un simple navegador web. El control y supervisión remotos son tan sencillos como navegar en Internet.
Con la función web HMI, no es necesario programar ni tener habilidades en HTML; la creación de páginas web dinámicas y atractivas para el control y monitoreo de entradas/salidas será divertido para los ingenieros. El ET-7060 ofrece a los usuarios un acceso fácil y seguro desde cualquier lugar y a cualquier hora.
Además, el ET-7060 soporta también el protocolo Modbus/TCP, lo cual hace una perfecta integración entre este dispositivo y software SCADA.
El ET-7060 provee 6 Relevadores de potencia de salida (tipo A) y 6 entradas digitales de contacto húmedo (tipo sink, source). Cada Relevador de potencia soporta un contacto de 5A@250Vac o 5A@30Vdc, y cada canal de entrada digital soporta una entrada de contador (32 bits and 500Hz max.).



Specifications
Software
Built-In Web Server Yes
Web HMI Yes
I/O Pair Connection Yes
Communication
Ethernet Port 10/100 Base-TX with Auto MDI/MDI-X
Protocol Modbus/TCP, Modbus/UDP
Security ID, Password and IP Filter
Dual Watchdog Yes, Module (0.8 second), Communication (Programmable)
LED Indicators
L1 (System Running) Yes
L2 (Ethernet Link/Act) Yes
L3 (Ethernet 10/100 M Speed) Yes
PoE Power -
2 Way Isolaiton
Ethernet 1500 VDC
I/O 3000 Vrms
EMS Protection
ESD (IEC 61000-4-2) 4 kV Contact for each terminal
EFT (IEC 61000-4-4) +/-2 kV for Power
Power Requirements
Reverse Polarity Protection Yes
Powered from terminal block Yes, 10 ~ 30 VDC
Powered from PoE -
Consumption 2.9 W
Mechanical
Dimensions (W x L x D) 72 mm x 123 mm x 35 mm
Installation DIN-Rail or Wall mounting
Environment
Operating Temperature -25 °C ~ +75 °C
Storage Temperature -30 °C ~ +80 °C
Humidity 10 ~ 90% RH, non-condensing
Digital Input/Counter
Input Channels 6
Type Wet Contact (Sink, Source)
On Voltage Level +10 VDC ~ +50 VDC
Off Voltage Level +4 VDC max.
Input Impedance 10 kO
Counters Max. Count 4,294,967,285 (32 bits)
Max. Input Frequency 500 Hz
Min. Pulse Width 1 ms
Overvoltage Protection +70 VDC
Power Relay
Output Channels 6
Type Power Relay, Form A (SPST N.O.)
Operating Voltage Range 250 VAC/30 VDC
Max. Load Current 5.0A/channel at 25 °C
Operate Time 6 ms (Typical)
Release Time 3 ms (Typical)
Electrical Life (Resistive Load) VDE 5A 250 VAC 30,000 ops (10 ops/minute) at 75 °C
5A 250 VAC 30,000 ops (10 ops/minute) at 75 °C
UL 5A 250 VAC/30 VDC 6,000 ops.
3A 250 VAC/30 VDC 100,000 ops.
Mechanical Life 20,000,000 ops. at no load (300 ops./minute)
Power On Value Yes, Programmable
