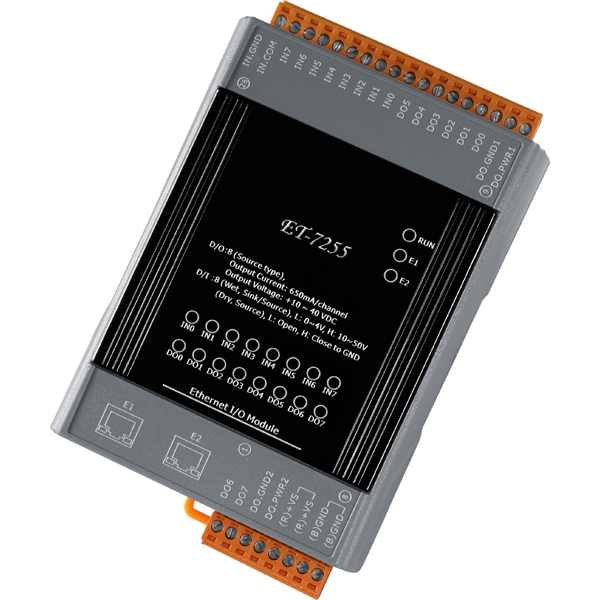

ET-7255
ET-7255
Comprar
Módulo Ethernet con 8 canales de entrada digital, 8 canales de salida digital, comunicación sobre Modbus TCP, soporta temperaturas de operación de -25°C~+75°C

El ET-7255 ofrece 8 canales de entrada digital de contacto seco. Cada canal de entrada puede ser usado como contador de 32 bit. Cuenta con aislamiento óptico de 2500 VDC de protección de sobrevoltaje transitorio y no tiene aislamiento de canal a canal. Puede ser usado de manera segura en aplicaciones donde está presente voltajes peligrosos.


Características:

  • Web server incorporado
  • Web HMI
  • Soporta ambos protocolos Modbus TCP y Modbus UDP
  • Seguridad en comunicación
  • 2 puertos Ethernet Switch para topología en cadena
  • Doble watchdog
  • Rango amplio de temperatura de operación: -25°C~+75°C
  • Conexión con paridad de E/S


Aplicaciones:

  • Automatización de edificios
  • Automatización de fábricas
  • Automatización de maquinaria
  • Mantenimiento remoto
  • Diagnóstico remoto
  • Equipo de prueba

Especificaciones técnicas
Software
Servidor web integrado Si
Web HMI Si
Conexión de emparejamiento de E/S Si
Comunicación
Puerto Ethernet 2 x RJ-45, 10/100 Base-TX, Puertos Switch
PoE -
Protocolo Modbus TCP, Modbus UDP
Seguridad ID, contraseña y filtro de IP
Doble watchdog Si, módulo (0.8 segundos), comunicación (programable)
Indicadores LED
Sistema corriendo Si
Ethernet Enlace/Act Si
Estatus DI/DO Si
Alimentación PoE -
Aislamiento 2 vías
Ethernet 1500 VDC
E/S 2500 VDC
Protección EMS
ESD (IEC 61000-4-2) +/-4 kV Contacto para cada terminal y +/-8 kV aire para punto aleatorio
EFT (IEC 61000-4-4) +/-2 kV para la línea de alimentación
Surge (IEC 61000-4-5) +/-2 kV para la línea de alimentación
Alimentación
Proteción de polaridad reversa Si
Alimentado de la terminal de tornillos 12~48 VDC
Alimentado de PoE -
Consumo 3.8 W
Mecanismo
Instalación Riel DIN o montaje en pared
Dimensiones 76mm x 120mm x 38mm
Medio ambiente
Temperatura de operación -25°C ~ +75°C
Temperatura de almacenamiento -30°C ~ +80°C
Humedad 10~90% RH, sin condensación
Entrada/Contador digital
Canales 8
Contacto Seco +Húmedo
Sink/Source (NPN/PNP) Seco: Source
Húmedo: Sink/Source
Contacto húmedo Nivel de voltaje encendido +10 VDC~+50 VDC
Nivel de voltaje apagado +4 VDC max.
Contacto seco Nivel de voltaje encendido Cerrado a GND
Nivel de voltaje apagado Abierto
Contadores Cuenta max. 4,294,967,285 (32 bit)
Frecuencia de entrada max. 100 Hz
Ancho de pulso min. 5 ms
Impedancia de entrada 10 kΩ
Protección sobrevoltaje +70 VDC
Distancia efectiva 500 M max.
Salida digital
Canales 8
Tipo Colector abierto aislado
Sink/Source (NPN/PNP) Source
Corriente de carga max. 650 mA/canal a 25°C
Voltaje de carga +10 VDC~+40 VDC
Protección sobrevoltaje 47 VDC
Protección sobrecarga -
Protección corto circuito Si
Valor de encendido Si, programable
Valor seguro Si. programable
