TDF600 / 6000 in-lb / Reaction Torque w/ Flange to Sq. / Standard / Material - 17-4 PH S.S. / 3/4-Sq. Drive / 6 Pin Bendix Receptacle/ PT02A-10-6P
FSH00657
Descontinuado
Volver a la familia TDF600

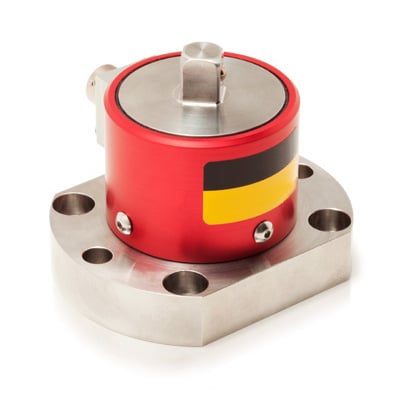

Sensor del esfuerzo de torsión de la reacción del TDF600 - la impulsión del Reborde-a-cuadrado ofrece una solución única para auditar y calibrar las llaves de esfuerzo de torsión mecánicas. Además, el TDF600 se utiliza en la producción y usos automatizados de la asamblea. El TDF600 está disponible en 17-4 pH inoxidable con una cubierta de aluminio anodizada roja. El sensor estándar del esfuerzo de torsión de la reacción TDF600 - la impulsión del Reborde-a-cuadrado se puede modificar o modificar para requisitos particulares para cumplir sus requisitos.
Caracteristicas:- Tipo: estático
- Configuración: de eje cuadrado, con brida
- Par: Mín.: 135.57 Nm (99.99 ft.lb)
Máx.: 677.88 Nm (499.98 ft.lb)
| SPECIFICATIONS | |
| DATOS PERFORMANCE | |
| Nonlinearity | ±0.1% of RO |
| Hysteresis | ±0.1% of RO |
| Nonrepeatability | ±0.2% of RO |
| ELECTRICAL | |
| Rated Output (RO) | 2 mV/V nom |
| Excitation (VDC or VAC) | 20 max |
| Bridge Resistance | 700 Ohm nom |
| Connection | 6 Pin BENDIX Receptacle (PT02E-10-6P) |
| Wiring Code | CC1/CC1T |
| MECHANICAL | |
| Weight (approximate) | 46 oz [1.3 kg] |
| Safe Overload | 150% of RO |
| Material | 17-4 PH stainless-steel (flexure) Red anodized aluminum (cover) |
| IP Rating | IP40 |
| TEMPERATURE | |
| Operating Temperature | –60 to 200°F (–50 to 93°C) |
| Compensated Temperature | 60 to 160°F (15 to 72°C) |
| Temperature Shift Zero | ±0.002% of RO/°F (0.0036% of RO/°C) |
| Temperature Shift Span | ±0.002% of Load/°F (0.0036% of Load/°C) |
| CALIBRATION | |
| Calibration Test Excitation | 10 VDC |
| Calibration (standard) | 5-pt C |
| Calibration (available) | 5-pt CW & CCW |
| Shunt Calibration Value | 100 kOhm |
