Productos -> Sensores / Transductores / Acondicionadores -> Sensores de torque -> TFF425 -> FSH02808

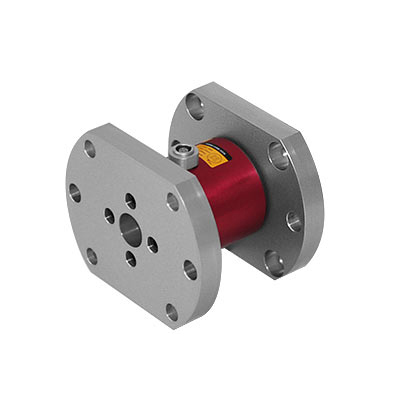

Sensor de torques de reaccion con bridas, capacidad de 100 pulgadas-libras,standard, de aluminio, con proteccion de sobrecarga, con receptaculo tipo Lemo de 4 pines, EGG.0B.304.CLL.
Caracteristicas:
FSH02808
Descontinuado
Volver a la familia TFF425
Los sensores de torque de reaccion ofrecen una solucion unica para auditoria de aplicaciones de torque. El sensor de torque de reaccion TFF425 se encuentra disponible en aluminio y cuenta con proteccion de sobrecarga integrada de hasta 400 pulgadas-onza. El sensor de torque de reaccion estandar TFF425 puede ser modificado y personalizado para cumplir con tus requisitos. Utiliza la tecnologia de ejes de sensor de lamina de metal.
Caracteristicas:
- Diseñado para auditoria de torque
- Construido en Aluminio
- Protecciond de sobrecarga integrada
- Tecnologia de ejes de sensor
| DATOS GENERALES | |
| DATOS PERFORMANCE | |
| Nonlinearity | ±0.2% of RO |
| Hysteresis | ±0.2% of RO |
| Nonrepeatability | ±0.05% of RO |
| ELECTRICAL | |
| Rated Output (RO) | 1 mV/V nom (5 in-oz) 2 mV/V nom (10 in-oz to 500 in-lb) |
| Excitation (VDC or VAC) | 18 max |
| Bridge Resistance | 350 Ohm nom (5 to 1000 in-oz) 700 Ohm nom (100 to 500 in-lb) |
| Connection | 4 Pin LEMO® Receptacle (EGG.0B.304.CLL) |
| Wiring Code | CC4 |
| MECHANICAL | |
| Weight (approximate) | 14 oz [397 g] |
| Safe Overload | 150% of RO |
| Material | Aluminum |
| IP Rating | IP40 |
| TEMPERATURE | |
| Operating Temperature | –60 to 200°F (–50 to 93°C) |
| Compensated Temperature | 60 to 160°F (15 to 72°C) |
| Temperature Shift Zero | ±0.002% of RO/°F (0.0036% of RO/°C) |
| Temperature Shift Span | ±0.002% of Load/°F (0.0036% of Load/°C) |
| CALIBRATION | |
| Calibration Test Excitation | 10 VDC |
| Calibration (standard) | 5-pt C |
| Calibration (available) | 5-pt CW & CCW |
| Shunt Calibration Value | 60.4 kOhm (10 to 1000 in-oz) 100 kOhm (5 in-oz, 100 to 500 in-lb) |
