GL100-N-CO2-DPA-LXUV

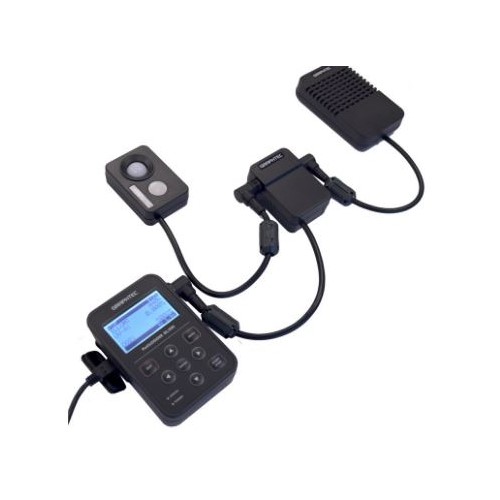

El Graphtec GL100-N-CO2-DPA-LXUV es un conjunto que se incluye con el registrador de datos compacto GL100-N, el sensor de dióxido de carbono GS-CO2, el adaptador del sensor de corriente de CA GS-DAP-AC y el GL-LXUV. Iluminancia y sensor UV. Su cuerpo permite a los usuarios cambiar sensores y terminales para medir varias señales. La dimensión del cuerpo principal es un ligero de 2,6 pulgadas de ancho x 3,93 pulgadas de alto x 1,06 pulgadas de espesor (66 mm x 100 mm x 27 mm).
Funciona con dos baterías AA (no incluidas) o alimentación de bus USB (incluye cable USB MicroB-A incluido). Con una memoria integrada de 4,9 MB y una memoria externa a través de la ranura para tarjeta Micro SD, el cuerpo del GL100 también incluye un puerto USB (conexión Micro B).
La pantalla del GL100NCO2DPALXUV es un monocromo retroiluminado con una resolución de puntos de 128x64 que muestra los valores medidos y la configuración. Los datos grabados no se muestran en la unidad principal; Los datos capturados solo se pueden mostrar en la PC usando el software de aplicación incluido.
El sensor de densidad GS-CO2 compacto del conjunto GL100-N-CO2-DPA-LXUV está diseñado para las industrias que requieren una solución de control y monitoreo del clima, como las áreas de invernadero, hidropónica, agricultura y botánica donde los operadores necesitan monitoreo del clima y el clima en tiempo real. Los museos y galerías de bellas artes también se sirven para entornos de ambiente controlado donde sobresale el GS-CO2.
El sensor de iluminancia y UV GS-LXUV para el GL100-N-CO2-DPA-LXUV es para industrias que requieren una medición de luz precisa con intensidad de rayos UV y monitoreo de luminancia acumulada. Esta es la aplicación de hardware perfecta para invernaderos, hidropónicos, agricultura y salas botánicas que brindan a los técnicos de mantenimiento el monitoreo del clima y el clima en tiempo real. Los museos y galerías de bellas artes también se sirven para entornos controlados.
El GS-DAP-AC es un adaptador de sensor de corriente CA que puede conectarse con hasta 2 sensores simultáneamente, y se puede conectar al GS-TH (no incluido con el GL100-N-CO2-DPA-LXUV), el GS- CO2, y el GS-LVUX.
Características
- Este conjunto viene con el registrador de datos GL100-N, el sensor de dióxido de carbono GS-CO2, el adaptador de corriente de CA GS-DAP-AC y el sensor de iluminación y UV GL-LXUV
- Sensor de densidad de CO2 con un rango de medición de 0-9,999 ppm de concentración.
- Sensor de luz GS-LXUV con luminancia, resistencia a los rayos UV, luminancia acumulada (1), resistencia a los rayos UV acumulada (1)
- GS-DAP-AC puede conectar hasta 2 GS-TH, GS-CO2 o GS-LXUV
- El adaptador de sensor de corriente GS-DAP-AC no puede conectar dos sensores del mismo tipo.
- Captura de datos en tiempo real
- Visualice el valor de los datos capturados en la pantalla LCD en tiempo real y guarde los valores de monitoreo
- Soporta una variedad de medidas intercambiando el módulo de entrada
- Software para PC y dispositivo móvil inteligente disponible
- Software específico de la industria: agricultura, logística, energía.
- Memoria incorporada: 4.9 MB
- puerto de tarjeta de memoria microSD
| CARBON DIOXIDE SENSOR, GS-CO2 | |||
| Item | Description | ||
| GS-CO2 | CO2 density sensor with a measuring range of 0-9,999ppm concentration. | ||
| Sensor Method | NDIR System (non disperv infrared) | ||
| Measurement Data | CO2 Concentration | ||
| Measurement ch | 1ch | ||
| Measurement Range | 0 to 9,999ppm | ||
| Measurement Accuracy | ±(5% of rdg + 30ppm) In the range between 0 and 5000ppm | ||
| Response Time | 3 minutes or less | ||
| Sampling Intervals | 0.5 | 1 | 2 | 5 | 10 | 20 | 30 sec 1 | 2 | 5 | 10 | 20 | 30 | 60 min CO2 sampling interval is 2 seconds or slower. For sampling selection slower than 2 seconds same values are recorded and new values are updated every 2 seconds. |
||
| Calibration | ON/OFF | ||
| Extension Cable | Approx 20cm | ||
| Operating Environment | 0º to 50ºC, 80% RH and below (non-condensed) | ||
| External Dimensions | 66mm x 100mm x 24.6mm (excludes protrusion) | ||
| Weight | 99g (3.49 oz) | ||
| ILLUMINANCE AND UV SENSOR GL-LXUV | |||
| GS-LXUV | Luminance (0 lux to 200k lux) andUV rays (0 to 30mW/cm2) Dual sensor module | ||
| Measurement Data | Luminance, UV ray strength, Accumulated Luminance(1) Accumulated UV ray strength(1) | ||
| Measurement ch | Luminance | 1ch | |
| UV Ray | 1ch | ||
| Measurement Range | Luminance | 0 lux to 200k lux | |
| UV Ray | 0 to 30mW/cm2 | ||
| Measurement Degree of Accuracy | Luminance | ±5% | |
| UV Ray | ±5% | ||
| Spectrum of Accuracy | Luminance | 400 to 750nm (peak 560nm) | |
| UV Ray | 260 to 400nm (peack 370nm) | ||
| Measurement Resolution | Luminance | 0.1 lux | |
| UV Ray | 0.001mW/cm2 | ||
| Response Time | Luminance | 1ms or less | |
| UV Ray | 1ms or less | ||
| Processor Functionality | Luminance | 0 to 999,999 klxh | |
| UV Ray | 0 to 999,999W/cm2 | ||
| Sampling Intervals | 0.5 | 1 | 2 | 5 | 10 | 20 | 30 sec 1 | 2 | 5 | 10 | 20 | 30 | 60 min |
||
| Extension Cable | Approx 200mm | ||
| Operating Environment | -10º to 50ºC, 80% RH and below (non-condensed) | ||
| External Dimensions | 46mm x 66mm x 19mm (excludes protrusion) | ||
| Weight | 65g (2.29 oz) | ||
| GL100-WL, GL100-N MAIN UNIT SPECIFICATIONS | |||
| Number of channels | Varies by the input module used, and measurement type is fixed with each input module | ||
| Output signal | Alarm (1 channel), solid state switch with optical isolation (Optocoupler, Max. load is the 30 V, 50 mA) | ||
| Interface to PC | USB (micro USB B type connector), Wireless LAN (WLAN) in GL100-WL | ||
| Wireless LAN (in GL100-WL) | Standards: IEEE802.11b, Communication distance: approx. 40 m | ||
| Storage device | Built-in memory: RAM (Approx. 4.9 MB) External memory: microSD memory card | ||
| Display | LCD (backlit monochrome, graphical type 128 x 64 dots) Contents: Captured data and Setting menu (Stored data is not able to replay. It is able to replay using the PC application software.) | ||
| Functions | • Real-time data capturing • Display the captured data value to the LCD in real-time and save the monitoring values • Set conditions using the Menu setting While using USB port: • Output captured data in real-time • Output the saved data from the internal memory • Full control of the GL100 from the PC application software While using Wireless LAN (in GL100-WL): • Output the saved data from the internal memory • Full control of the GL100 from the PC application software • Simple control of the GL100 from the application software of Smart Device • Send warnings via the e-mail |
||
| Alarm | • Action Outputs the signal when the measuring data reaches the present conditions of alarm • Source Level of measuring data • Detecting method Condition: Higher or lower (signal is higher or lower than the threshold) Combination: OR |
||
| Trigger | • Action Start or stop the recording of captured data by trigger • Source Start trigger: OFF, Level (*), Alarm, or Date Stop trigger: OFF, Level (*), Alarm * Level trigger is available in the analog input of the GS-4VT, GS-4TSR, and GS-3AT module. • Detecting method of the Level (*) Condition: Rising or Falling (signal is passed through the threshold) Combination: OR or AND |
||
| Dustproof and waterproof | IP54 compatible (*) * It is effective only in the condition that the input module is set to the GL100 and then the covers of connector and battery are closed. It is recommended to replace the packing of cover in periodically |
||
| Power source | • Alkaline battery (AA size x 2) • USB bus-power (5V, 200 mA) (*) * When AC adapter for USB device is used, the required power capacity is 5V, 1A. Battery and AC adapter is not included. |
||
| Operating environment | Temperature: -10 °C to 50 °C Humidity: up to 80 % RH (non condensed) |
||
| External dimension [W x D x H] | Approx. 66 x 100 x 27 mm (exclude protrusion) | ||
| Weight | GL100-N: Approx. 125 g, GL100-WL: Approx. 130 g | ||
