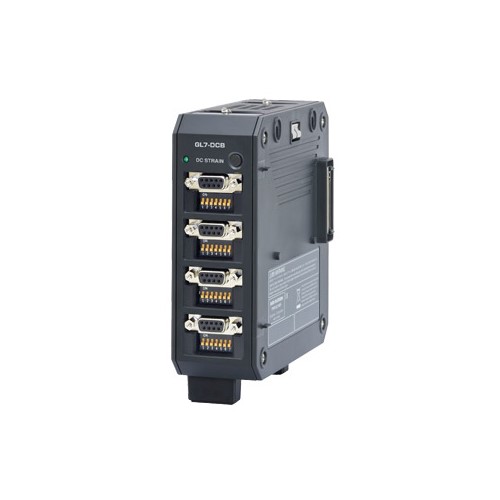

GL7-DCB


GL7-DCB

Comprar

4 canales, amplificador de tensión de CC, alto aislamiento por canal, 100k muestras / s Tensión: 500-20000µST, 0.25-10.0mV / V, Voltaje: 1-500 mV, 1-5V, Resistencia: 1-500 ohm 1k- 50k ohm

Este es el módulo de entrada para los sensores basado en el medidor de tensión capaz de medir una variedad de fenómenos como la aceleración, la presión, la fuerza. Es capaz de conectar el sensor directamente y también puede medir el voltaje y la resistencia. Los elementos del circuito del puente para el medidor de tensión están integrados en el módulo, y también tiene la potencia de excitación para los medidores de tensión y los sensores. Permite realizar fácilmente mediciones.

Es capaz de realizar mediciones de alta precisión utilizando varios filtros como filtros de paso bajo y anti-aliasing.



Características
  • Mida fácilmente los medidores de tensión utilizando el circuito de puente incorporado para medidores de 120 y 350 ohmios
  • Admite alimentación de excitación para circuito de puente en voltaje o corriente constante
  • Soporta sensores TEDS
  • Soporta un filtro de paso bajo y anti-aliasing.
  • Habilite la medición de alta precisión en la detección remota y la función de calibración de derivación


       .
Item Description
Model number GL7-DCB
Number of input channels 4 channels
Input method All channels isolated balanced input, Simultaneous sampling, D-SUB type connector (9 pins, receptacle)
Sampling speed (interval) 100k Samples/s to 1 Sample/h (10μs to 1hr.)
Built in RAM 2 million samples for each channel
Input type Voltage, Strain, Resistance value (including potentiometer)
Measurement range Strain 400, 500, 800, 1000, 2000, 4000, 5000, 8000, 10000, 20000με (με: 10-6 strain)
0.2, 0.25, 0.4, 0.5, 1, 2, 2.5, 4, 5, 10mV/V
Voltage 1, 2, 5, 10, 20, 50, 100, 200, 500mV, 1, 2, 5V Full Scale
Resistance 1, 2, 5, 10, 20, 50, 100, 200, 500 Ω, 1, 2, 5, 10, 20, 50kΩ Full Scale
Measurement accuracy Strain ±(0.2 % of Full Scale + 10με)
Voltage ±(0.2% of Full Scale + 10μV)
Resistance ±0.5% of Full Scale
A/D converter Successive approximation type, 16 bits (effective resolution: 1/40000 of the measuring full range)
Gauge ratio 2.0 constant
Supported sensorsStrain Strain gauge
Quarter bridge (single gauge) in 2-, 3- or 4-wire (supports remote sensing in 3- or 4-wire)
Half bridge (dual gauge) in 3-, 4-, 5-wire (supports remote sensing in 4- or 5-wire)
Full bridge (quad gauge) in 4- or 6-wire (supports remote sensing in 6-wire)
Resistance Resistor, Potentiometer
Bridge resistance 50Ω to 10kΩ
Built-in element of the bridge 120 or 350Ω for the quarter- and half-bridge
Excitation power Voltage mode 1, 2, 2.5, 5, 10Vdc
Current mode Constant current: 0.1 to 20mA (supported voltage is up to 10V).
Zero Adjust for Strain gauge Method Fully automatic (via push button or setting the condition menu)
Max. Range ±10000με (με: 10-6 strain)
Remote sensing 3- or 4-wire in quarter bridge, 4- or 5-wire in half bridge, 6-wire full bridge
Shunt Calibration Approx. 60kΩ (120Ω gauge), Approx. 175kΩ (350Ω gauge)
Maximum input voltage Between (+)/(-) terminal 10V, Common-mode voltage: 10Vrms AC
Between channels ((-) terminals) 10Vpp
Between channel/GND 60Vpp
Max. voltage (withstand) Between channels 1000Vpp (1 minute)
Between channel/GND 1000Vpp (1 minute)
Isolation Between channel/GND 100MΩ min. (at 500Vdc)
Common-mode rejection ratio 80dB min. (50/60Hz, Signal source impedance: 300Ω max.)
Frequency response DC to 20kHz
Filter Low pass Off, Line(1.5Hz), 3, 6, 10, 30, 50, 60, 100, 300, 500 Hz, 1k, 3k, 5k, 10kHz (in -30dB/oct)
Anti-aliasing Off, On
Support TEDS Standard IEEE 1451.4 Class2 (Temperate No.33)
Support Reading information from the sensor and setting it to module
External dimensions (W x D x H) Approx. 49.2 x 136 x 160mm (excluding Protection)
Weight Approx. 840g
